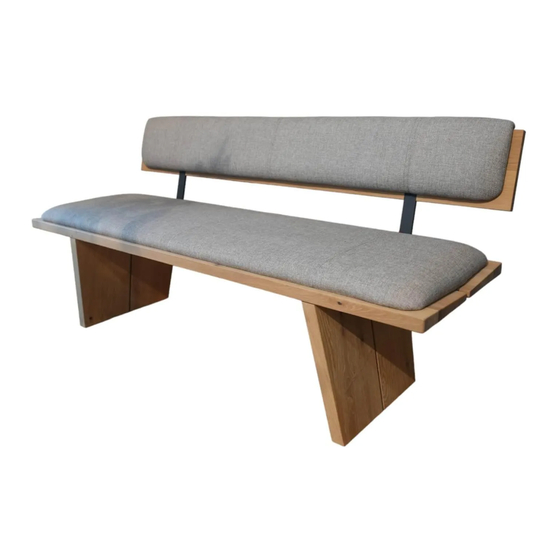

Venjakob P6 Aassembly Instructions

Aufbauanleitung / assembly instructions mod.
P6
2x
6x
M6 x 50

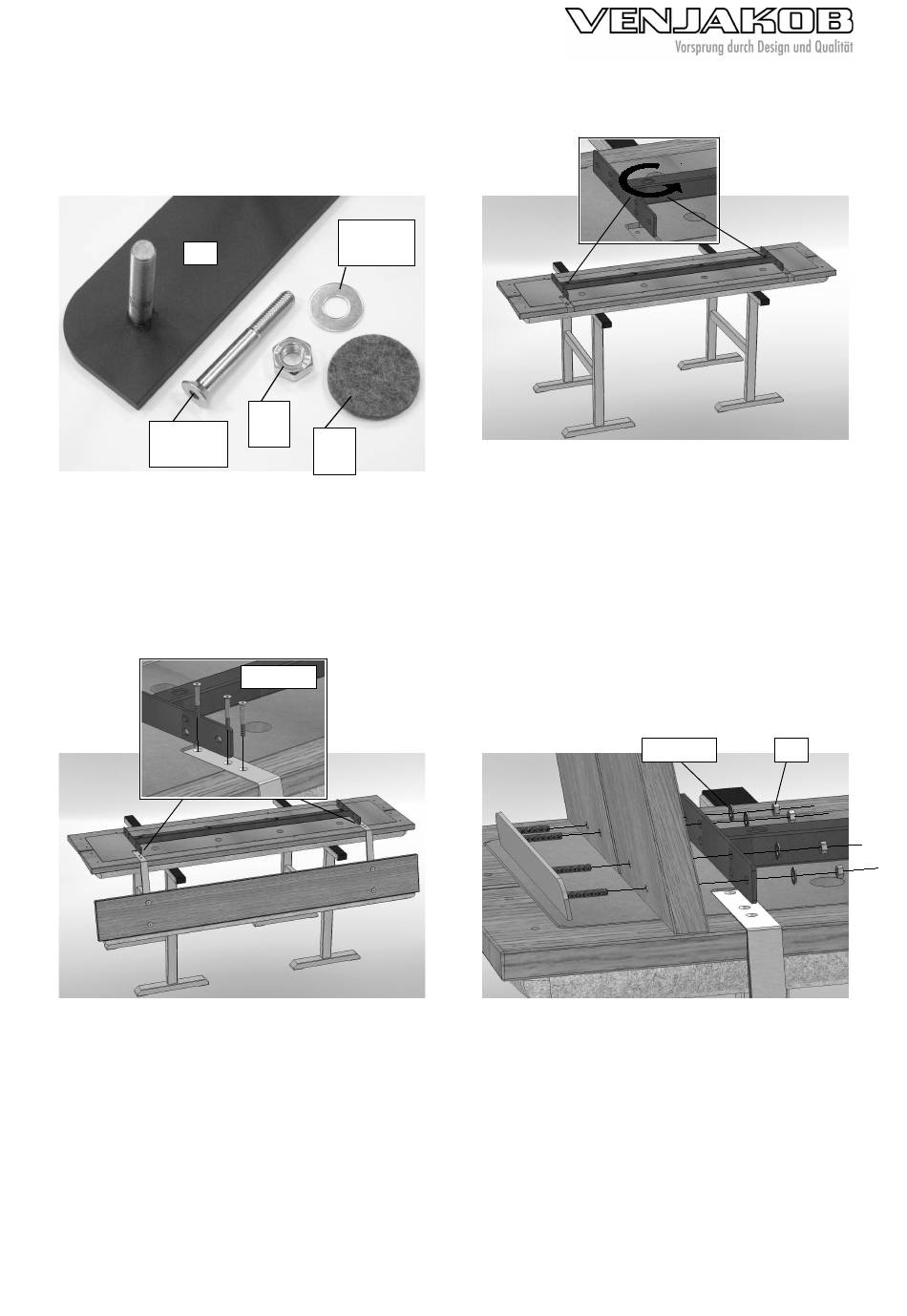

1.Montagematerial.
1. Fitting material.
3. Die Rückenwinkel in die Ausfräsungen legen
und unter den U-Rahmen schieben.
Die Rückenwinkel mit je 3 Schrauben fixieren.
3. Stick the metal angle brackets into the recess
of the seat.
Fix the metal angle brackets with 3 screws
each.
P6
8x
19 x 8,5
8x
M8
8x
Ø30
M6 x 50
2. Den Sitz umgedreht auf gepolsterte
Montageböcke legen.
Die äußeren Schrauben des Metallrahmens
etwas lösen.
2. Put the seat upset down onto padded
assembling trestles.
Loosen the two outer screws of the metal
frame slightly.
4. Die Bolzen der Haltebleche durch die
Unterbauten stecken und dann die Bolzen
durch den Metallrahmen stecken.
Die Bolzen mit je einer Scheibe und einer
Mutter fixieren.
4. Stick the bolts of the holding plate into the
table feet and the metal frame.
Fix the bolts with each a washer and a nut.
1 / 2
2x
19 x 8,5 M8
Änderungsdatum: 27.02.18
