Aufbauanleitung / assembly instructions mod.

P403 - P405 & S123 - S125

M8 x 30

M8 x 25

1. Montagematerial.

1. Fitting material.

3. Zunächst beide Unterbau Bügel mit je 4

Schrauben lose verbinden.

3. Initially connect each frame with each 4 screws

in a loose way.

P403 - P405 & S123 - S125

20 x 8,5

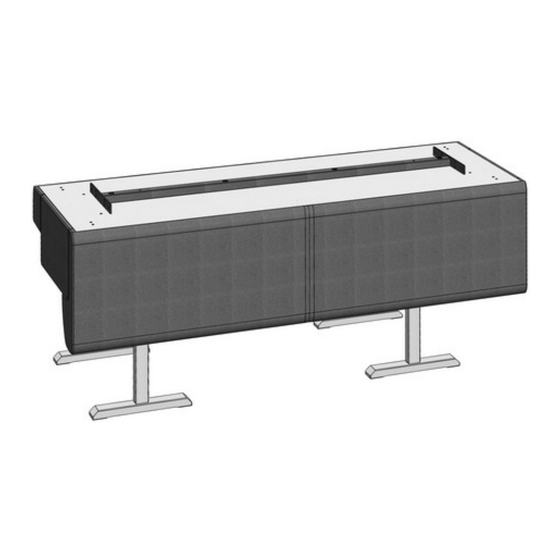

2. Den Bank-Sitz umgedreht auf gepolsterten

Montageböcken ablegen.

2. Put the bench-seat upside down onto padded

assembling trestles.

1 / 3

M8 x 30

Änderungsdatum: 24.05.24

Need help?

Do you have a question about the S123 and is the answer not in the manual?

Page 1 Aufbauanleitung / assembly instructions mod. P403 - P405 & S123 - S125 M8 x 30 M8 x 25 20 x 8,5 1. Montagematerial. 2. Den Bank-Sitz umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen. 2. Put the bench-seat upside down onto padded assembling trestles.
Page 2 4. Screw on both frames to the metal plate. 5. Schließlich die 4 Schrauben bei beiden Unterbauten fest anziehen. 5. Finally tighten the 4 screws at both frames. 2 / 3 P403 - P405 & S123 - S125 Änderungsdatum: 24.05.24...
Page 3 6. Die fertig montierte Bank drehen und auf den 7. Fertige Bank. Boden stellen. 7. Finished bench. 6. Turn the bench and put it onto the floor. 3 / 3 P403 - P405 & S123 - S125 Änderungsdatum: 24.05.24...
Page 4 Aufbauanleitung / assembly instructions mod. P413 - P415 & S133 - S135 M8 x 30 M8 x 25 20 x 8,5 1. Montagematerial. 2. Den Bank-Sitz umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen. 2. Put the bench-seat upside down onto padded assembling trestles.
Page 5 M8 x 25 20 x 8,5 4. Mit je 4 Schrauben, 4 Scheiben und 4 Muttern die beiden Rahmen seitlich an die schwarze Metall- Unterkonstruktion schrauben. 4. Screw on both frames to the metal plate. 5. Schließlich die 4 Schrauben bei beiden Unterbauten fest anziehen.
Page 6 6. Die fertig montierte Bank drehen und auf den 7. Fertige Bank. Boden stellen. 7. Finished bench. 6. Turn the bench and put it onto the floor. 3 / 3 P413 - P415 & S133 - S135 Änderungsdatum: 24.05.24...
