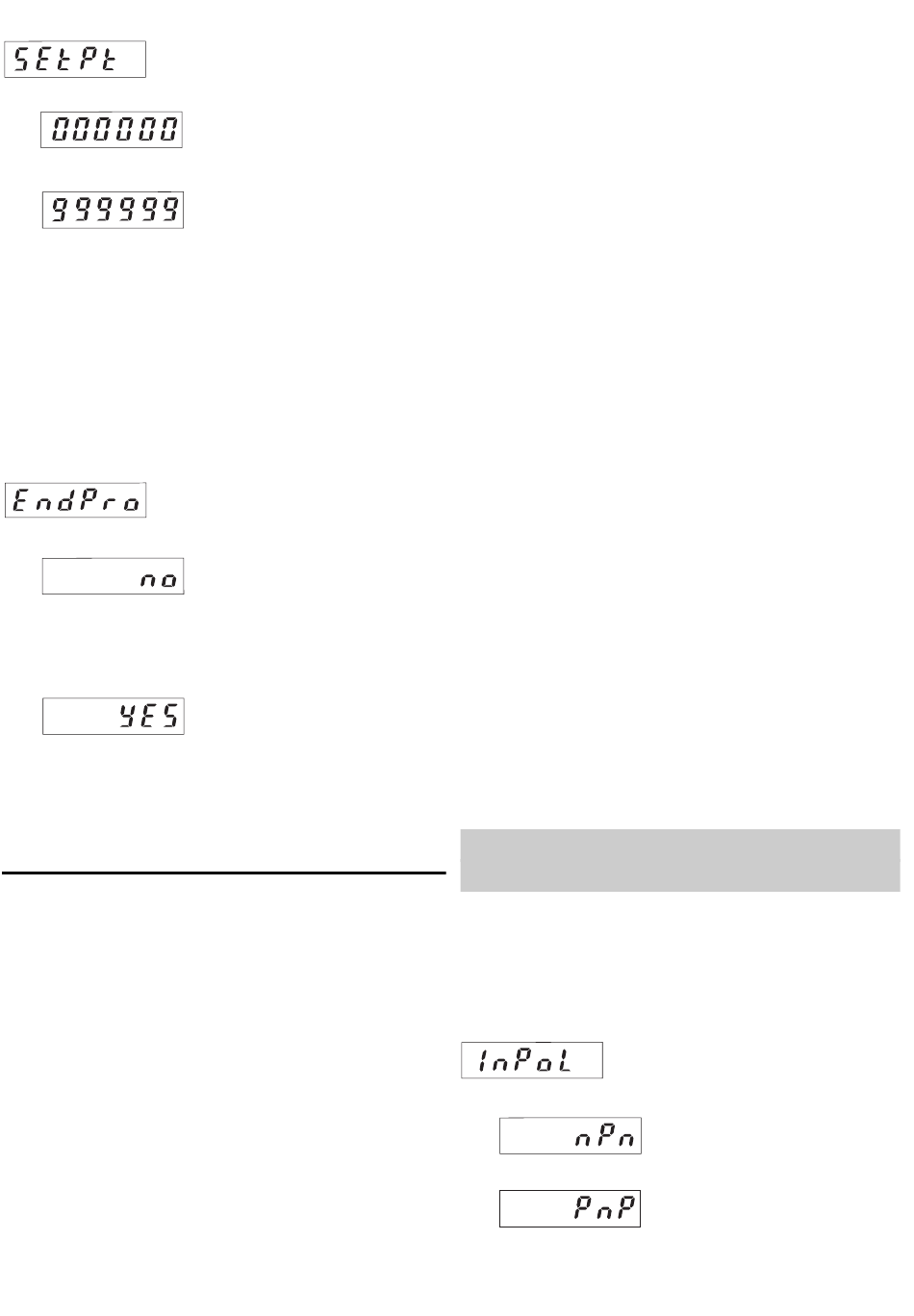

4.7 Valeur de prépositionnement
Détermine le point décimal, voir 4,6
4.9 Fin de la programmation
4
La valeur de préposition-
nement est activée par la
touche SET/RESET rouge
ou par l'entrée
SET/RESET.
Valeur de préposition-
nement - 19 9999 à
999 999 (le nombre de
décimales est déterminé
par le réglage du point
décimal).
La programmation est
exécutée encore une fois.
Les valeurs introduites
peuvent être vérifiées et
modifiées.
La programmation est
terminée et les valeurs
introduites sont prises en
compte comme nouveaux
paramètres.
L'appareil est alors prêt à
fonctionner.
Tachymètre/Fréquencemètre
C C O O D D I I X X 5 5 2 2 2 2
(CODIX 524 : mode fréquencemètre)
1. Description
• Fréquencemètre à 6 décades
• Affichage par LED rouges, hauteur 8 mm
• Plage d'affichage de 0 à 999 999
• Suppression des zéros de tête.
• Programmation par deux touches sur la face avant
• Programmation guidée par des messages sur
l'affichage
• Conversion et affichage de la valeur
en 1/s ou 1/min
• Sortie par optocoupleur en option
2. Entrées
INP A
Entrée de comptage dynamique.
3. Sortie par optocoupleur (en option)
L'optocoupleur est activé pour f= 0, ce qui permet
d'activer une indication de machine arrêtée.
4. Routine de programmation
Les paramètres réglables de l'appareil sont
indiqués ci-dessous dans l'ordre de leur apparition
sur l'affichage. L'appareil est donc entièrement
programmé après un cycle de programmation.
La représentation supérieure de l'affichage corre-
spond toujours au réglage effectué en usine.
Les premières valeurs indiquées correspondent
au réglage d'usine.
4.1 Polarité des entrées
npn : commutation à 0 V
pnp : commutation à +U B
