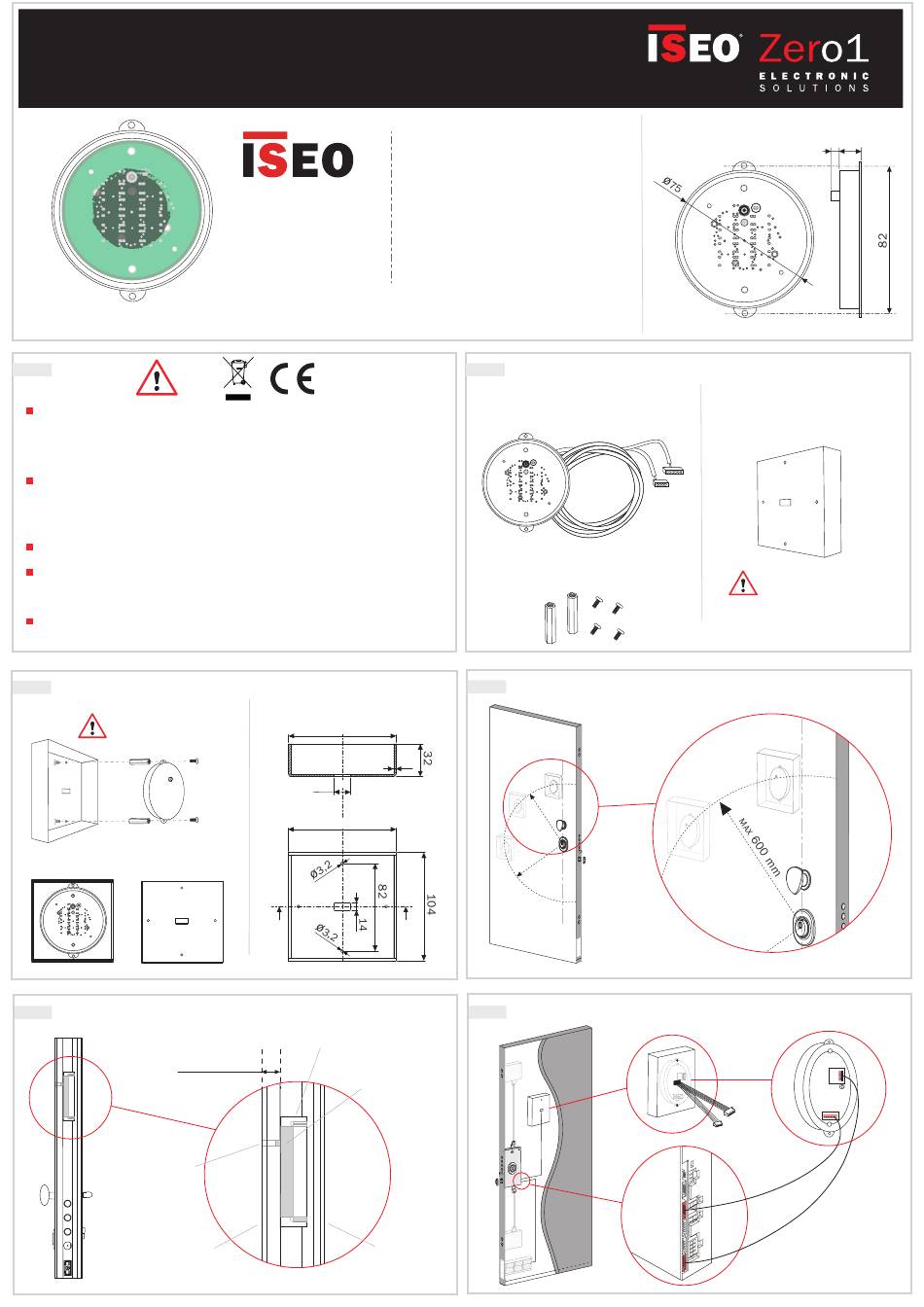

x1R Smart -
GUIDA INSTALLAZIONE
Documento non contrattuale. Soggetto a modifica. Cod. 6000098NB0696.3 - 26/11/2019.
x1R Smart Lettore Esterno Nascosto Guida Installazione (IT) - © 2019 Iseo Serrature S.p.a. - www.iseo.com
1. AVVERTENZE
Il Lettore Esterno Nascosto è composto dal lettore RFID e dal modulo radio Bluetooth.
Entrambi sono montati all'interno di una scatola in plastica che deve essere installata
ad una distanza massima, dal pannello esterno della porta, di 20mm.
In questo modo, presentando una CARD ISEO al lettore nascosto, la distanza massima
di lettura della card dal pannello esterno della porta, è circa 10mm. Per una buona
esperienza utente è necessario conoscere il punto esatto di lettura sul pannello.
Nel caso di porta blindata con pannello interno in metallo, il Lettore Esterno Nascosto
può essere utilizzato all'interno di una ben definita scatola metallica, da saldare nel
pannello in metallo, precedentemente tagliato della misura della scatola (vedi Misure
scatola lettore nascosto). In questo ambiente il lettore RFID è stato testato e funziona
correttamente con le CARD ISEO. I Transponder come Keyfob, XKEY, Chipkey, causa
le ridotte dimensioni dell'antenna interna, non sono compatibili.
Il Lettore Esterno Nascosto include un diottro che può essere utilizzato, facendo un
foro sul pannello esterno della porta, per vedere le segnalazioni luminose (facoltativo).
ISEO declina ogni responsabilità sul funzionamento del prodotto se installato senza
l'utilizzo della scatola lettore nascosto o senza rispettare la distanza massima dal
pannello esterno della porta. E' cura dell'installatore collaudare il prodotto, terminata
l'installazione, per verificare il funzionamento, la qualità e la distanza di lettura.
RFID: frequenza 13,553 - 13,567 MHz, massimo campo magnetico: - 5,7 dBµA/m
(misurato a 3m alla massima potenza erogabile).
Radio: frequenza 2,40 - 2,4835 GHz, potenza massima: 5,2 mW
3. ASSEMBLAGGIO
Saldare la scatola al pannello
in metallo prima di montare il
lettore nascosto
Vista fronte Vista dietro
5. VISTA PROFILO PORTA
20 mm
MAX
Foro diottro
lettore nascosto
(facoltativo)
Pannello
esterno porta
Lettore Esterno Nascosto
®
w w w. i s e o . c o m
EC Declarations
of conformity
available at: iseo.com
Misure scatola lettore nascosto
UM = mm
104
A-A
2
26
104
A A
Scatola lettore
nascosto
Lettore Esterno
Nascosto
Pannello
interno porta
Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
iseo@iseo.com
ELECTRONIC SUPPORT SERVICE
www.iseozero1.com
2. COMPONENTI
Lettore Esterno Nascosto
con cavi di connessione
Set viti e
distanziali
4. LATO ESTERNO PORTA
6. LATO INTERNO PORTA - CONNESSIONI ELETTRICHE
UM = mm
3
Scatola lettore
nascosto
Non inclusa nel kit.
Consulta il catalogo per il codice.
Cavo lettore
RFID
Cavo radio Bluetooth
10
