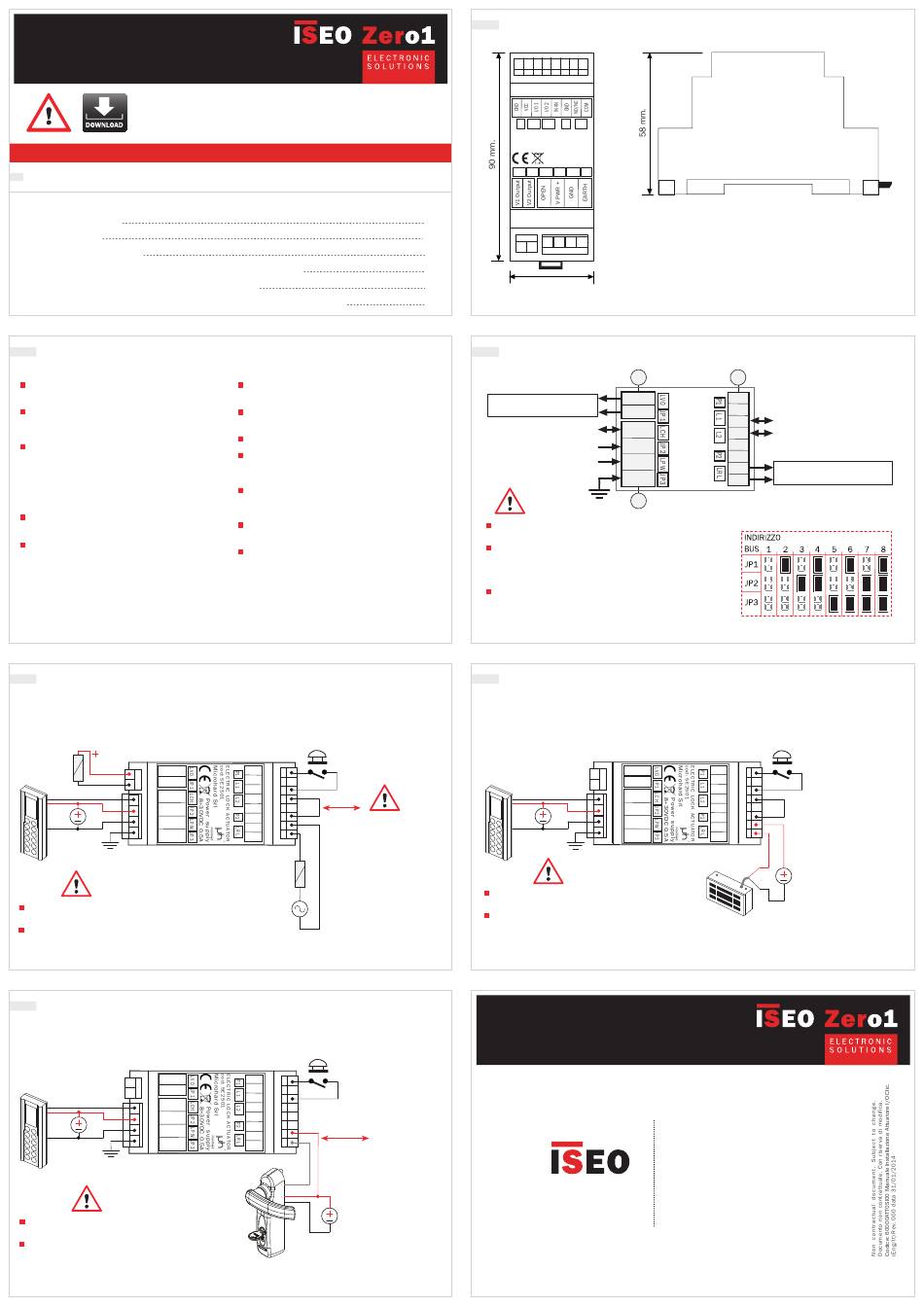

Iseo Zero1 Stylos System Configuration Manual

Stylos Line
www.iseozero1.com
>> DOWNLOAD AREA
SCARICARE - DOWNLOAD - DOWNLOADEN - TÉLÉCHARGER - DESCARGAR
CONFIGURAZIONE DELL'IMPIANTO
IT
INDICE
CODICE E DIMENSIONI
SCHEDA TECNICA
CONNESSIONI ELETTRICHE
INSTALLAZIONE CON UN INCONTRO ELETTRICO 12VDC 12/24VAC
INSTALLAZIONE CON UN ELETTROMAGNETE 12/24VDC
INSTALLAZIONE CON UNA SERRATURA ELETTRICA (CONTATTO PULITO, C/NA)
2. SCHEDA TECNICA
PRODOTTO:
Attuatore per serratura elettrica.
APPLICAZIONE:
Attuatore per serrature elettriche dotato
di 3 ingressi e 2 uscite.
FUNZIONE:
Può essere utilizzato come periferica "slave"
o può agire secondo una "tabella della
verità" facilmente programmabile.
La "tabella della verità" mette in
relazione ingressi ed uscite ed esegue
temporizzazioni e attività di conteggio.
CERTIFICAZIONI:
EN60335-1, EN61000-6-1, EN61000-6-3
CONTENUTO DELLA CONFEZIONE:
1 Attuatore per serrature elettriche
completo di morsettiere a vite;
1 Manuale installazione multilingue (GB/IT).
4. ESEMPIO DI INSTALLAZIONE CON UN INCONTRO ELETTRICO 12VDC 12/24VAC
Incontro Elettrico
12VDC 1A max
tipo NC (Fail Secure)
tipo NA (Fail Safe)
Lettore
V1 Output
V2 Output
LOCKBUS
V PWR +
GND
EARTH
Alimentazione: 8÷30 VDC 0.5A
La sezione min./max. dei cavi è:
24÷15AWG per i connettori J2/J3
24÷13AWG per il connettore J1
6. ESEMPIO DI INSTALLAZIONE CON UNA SERRATURA ELETTRICA (contatto pulito NA)
Lettore
V1 Output
Stylos
V2 Output
LOCKBUS
V PWR +
GND
EARTH
Alimentazione: 8÷30 VDC 0.5A
La sezione min./max. dei cavi è:
24÷15AWG per i connettori J2/J3
24÷13AWG per il connettore J1
Interfaccia di comunicazione Lockbus
Seriale multipunto a 3 fili per alimentazione e dati.
Alimentazione
8VDC to 30VDC 0.5A
Indirizzamento della periferica tramite ponticelli.
Ingressi
-3 Ingressi: 2 digitali, 1 bilanciato
-2 Pulsanti di programmazione
Uscite
Relè: 24VDC/AC 0.3A max
V1/2: 12V 1A max
Scatola
- DIN35 Rail
Temperature di funzionamento:
-10/+60°C
Ingresso Comando "Apre"
(opzionale)
Contatto pulito NA
GND
VCC
I/O 1
I/O 2
IN AN
GND
Collegare il pin I/O2 a
NO/NC
GND solo per gestire una
COM
serratura elettrica di tipo
NA (Fail Safe).
Ignorare questo collega-
Incontro Elettrico mento se si utilizza una
tipo NC (Fail Secure) serratura elettrica tipo NC
tipo NA (Fail Safe) (Fail Secure).
12/24 VAC 0.3 A max
12/24VAC
Ingresso Comando "Apre"
(opzionale)
GND Contatto pulito NA
VCC
I/O 1
I/O 2
IN AN
GND
NO/NC
NOTA
COM
In questa configurazione
il dispositivo fornisce un
c o m a n d o " a p e r t u r a "
(contatto pulito C/NA) ad
una serratura motorizzata.
In questo esempio il
dispositivo è collegato ad
una serratura motorizzata
modello "TRIM TRONIC".
12/15VDC
TRIM TRONIC
1. CODICE E DIMENSIONI
J3
P1 L1 L2 P2 LRL
TOP EXIT DGT ACTUATOR
Fiam Srl
Power supply
8 ÷ 24VDC 25W
LVO J P 1 LC H J P 2 L P W J P 3
1
J2 J1
2
3
4
36 mm.
5
6
3. CONNESSIONI ELETTRICHE
Comando per incontro elettrico in
corrente continua 12VDC 1A max
LOCKBUS (Canale di Comunicazione)
Positivo (+) Alimentazione
Negativo (-) "GND"
Alimentazione: 8÷30 VDC 0.5A
La sezione min./max. dei cavi è:
24÷15AWG per i connettori J2/J3
24÷13AWG per il connettore J1
Non collegare I/O2 a GND (connettore J3)
se si usa questo dispositivo con una
serratura elettrica di tipo "FAIL SECURE (NC)
5. ESEMPIO DI INSTALLAZIONE CON UN ELETTROMAGNETE 12/24VDC
Lettore
Stylos
Alimentazione: 8÷30 VDC 0.5A
La sezione min./max. dei cavi è:
24÷15AWG per i connettori J2/J3
24÷13AWG per il connettore J1
Stylos Line
w w w . i s e o . c o m
Descrizione:
ATTUATORE PER ELETTROSERRATURA
Codice:
5E2501
J2 J3
GND
V1 Output
VCC
V2 Output
Ingresso "Pulsante Apre" (a GND, opzionale)
I/O 1
LOCKBUS
Collegare a GND solo per comandare una
I/O 2
serratura di tipo "fail safe" (NA)
IN AN
V PWR +
GND
GND
Comando generico per serratura elettrica:
NO/NC
EARTH fornisce un contatto pulito C/NO
COM
J1
GND
V1 Output
VCC
V2 Output
I/O 1
LOCKBUS
I/O 2
IN AN
V PWR +
GND
GND
NO/NC
EARTH
COM
12/24VDC
Elettromagnete
12/24 VDC 0.3 A max
ELECTRONIC SUPPORT SERVICE
®
www.iseozero1.com
Vista laterale
Ingresso Comando "Apre"
(opzionale)
Contatto pulito NA
