Summary of Contents for Zodiac TRi PRO

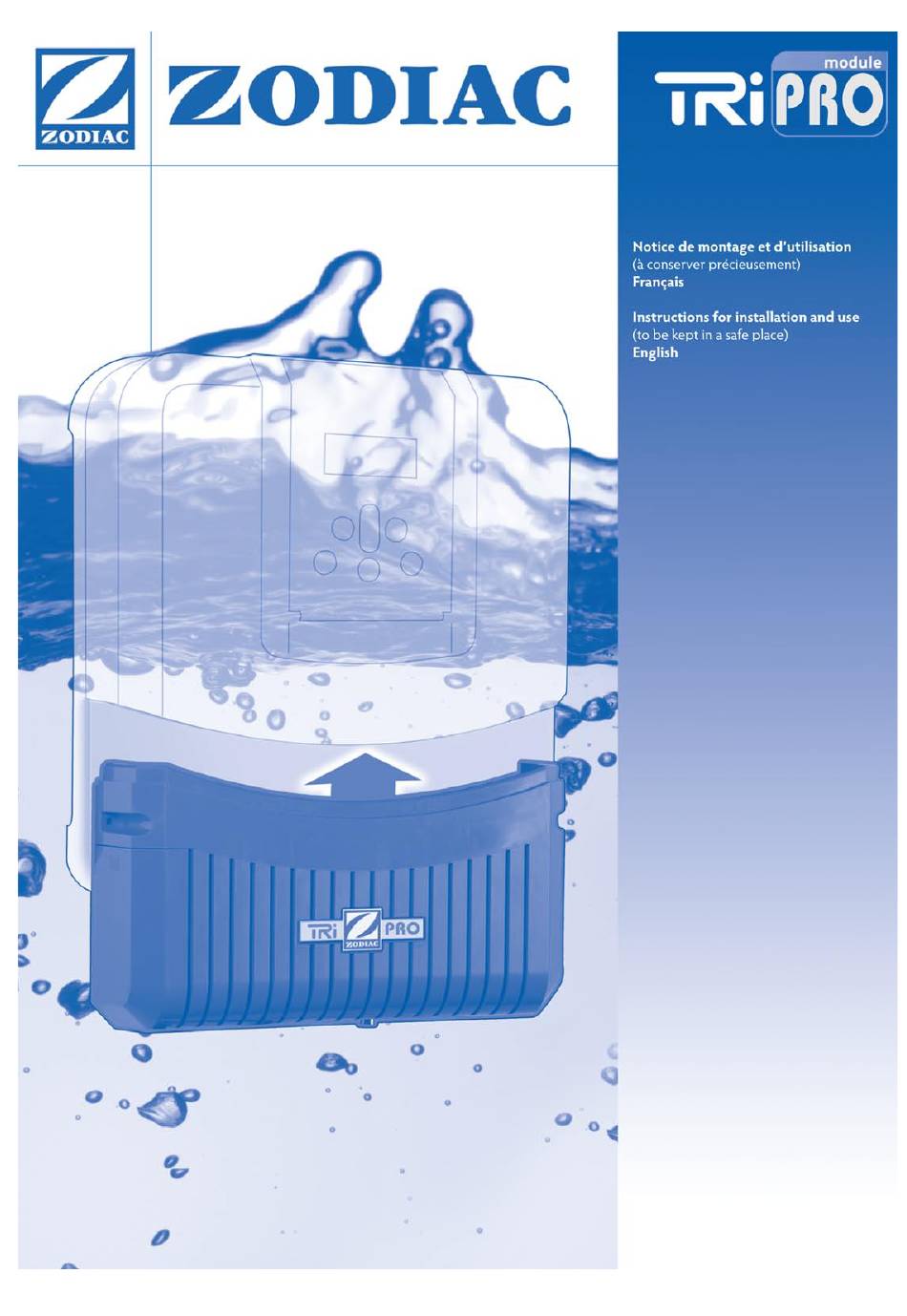

- Page 1 Version 04-2010 – Soft launch...
-
Page 2: Table Of Contents
Nous vous remercions d’avoir choisi le module Tri PRO intégrant le contrôle de production de votre électrolyseur TRi et la régulation pH pour l’entretien de votre piscine. Désormais votre piscine ne sera plus que source de détente et de bien-être, puisque le module TRi PRO vous libère des contraintes de traitement manuel et vous procure une eau saine,... -
Page 3: 1/ Contenu De L'emballage
Sonde ACL avec câble blindé de 5 m (rouge) Bouchon fileté ½’’ Scie-cloche pour montage du POD TRi PRO Embout de retenue du contrepoids céramique pour tuyau d’aspiration Bobine de 5 m de tuyau (pour l’aspiration & l’injection de pH minus) Solution tampon ACL «... -
Page 4: 2/ Recommandations
Danger électrique Le coffret de commande Zodiac TRI sur lequel vient se raccorder le module TRi PRO ne doit pas être en contact avec l’eau et doit être installé à au moins 3,50 mètres du volume d’eau de la piscine (norme NF C15-100). -
Page 5: 3/ Guide D'installation Rapide
Votre appareil doit être obligatoirement installé par un professionnel expérimenté de la piscine. 3.1/ Préparer la piscine Le module TRi PRO est destiné à ‘maintenir’ automatiquement le taux de chlore (ACL) et le pH dans votre bassin. Cependant, il est indispensable que l’équilibre de l’eau de la piscine soit contrôlé et ajusté avant d’installer cet appareil. -
Page 6: Installer Le Pod
7. Positionner correctement le module TRi PRO et revisser les 4 vis. Remettre en place la coque d’habillage argentée. IMPORTANT : Ne pas remettre l’alimentation électrique tant que le module TRi PRO, le POD porte-éléments et la tuyauterie d’injection de pH minus ne sont pas installés (cf. chapitre 3.8 / ‘Tester / Amorcer la pompe péristaltique’). - Page 7 3. Retournez la partie inférieure du collier et positionnez-là sur l’emplacement où vous souhaitez l’installer sur le tuyau. Utilisez un pointeau ou un marqueur pour repérer l’emplacement des trous à percer sur le tuyau. 4. A l’aide de la scie-cloche fournie (pièce n°5), percez les 2 trous d’alimentation du POD. S’assurer que leurs bords soient parfaitement lisses et ébavurés.
-
Page 8: Installer Les Sondes Ph & Acl
3.4/ Installer les sondes pH et ACL Pour un fonctionnement optimal, vous devez suivre les instructions suivantes avant de mettre en place les sondes sur le POD porte-éléments. Nota : - La sonde pH (bleue, pièce n° 2) est destinée à mesurer le pH de l’eau de la piscine. - La sonde ACL (rouge, pièce n°... -
Page 9: Installer Le Détecteur De Débit
TRi en cas d’absence de débit dans le circuit de filtration. 2 cas possibles : a) module TRi PRO installé en même temps que l’électrolyseur TRi b) module TRi PRO ajouté sur une installation déjà équipée d’un électrolyseur TRi a) Module TRi PRO installé... - Page 10 1. Dans la bobine fournie (pièce n° 7 sur la vue éclatée), couper une longueur adéquate de tube pour relier le container de pH minus à la pompe péristaltique du module TRi PRO. 2. Fixer le tube sur la connexion à vis sur l’entrée de la pompe péristaltique. Celle-ci est indiquée par une flèche vers le haut sur le corps bleu translucide.
-
Page 11: Détection Automatique (Module Tri Pro " Plug & Play ")
2) Par défaut, le point de consigne affiché pour la régulation ACL est de 1. 3.8/ Tester / Amorcer la pompe péristaltique Après l’installation il est recommandé de tester la pompe péristaltique du module TRi PRO et de s’assurer de son amorçage (système normalement auto-amorçant). -
Page 12: 4/ Calibrage Des Sondes Ph & Acl
TRES IMPORTANT : Pour fonctionner de manière précise et fiable, les sondes pH et ACL doivent impérativement être calibrées avant de mettre en fonctionnement l’électrolyseur TRi avec module TRi PRO. Pour cela, vérifier que le coffret de commande TRi est branché sur le secteur, arrêter la pompe de la piscine et isoler les sondes en fermant les vannes éventuelles pour pouvoir les retirer du POD en toute... -
Page 13: Point De Consigne Du Ph
4.2/ Point de consigne du pH Le point de consigne est la valeur à laquelle le Zodiac TRi va ajuster le pH dans l’eau de la piscine. Cette valeur est affichée en permanence sur l’affichage par défaut de l’écran LCD. -
Page 14: Paramétrage De La Taille De La Piscine
(ajustage des cycles de dosage). Ce paramétrage s’effectue lors de la première mise en route du module TRi PRO et il n’est plus nécessaire d’y revenir ensuite. -
Page 15: Procédure De Calibrage Sonde Acl
4.4/ Procédure de calibrage sonde ACL 1. Retirer la sonde ACL (rouge) de son porte-sonde sur le POD (dévisser la bague de serrage à la main). Rincer l’extrémité de la sonde ACL à l’eau claire et la secouer pour enlever l’excédent d’eau. Ne pas toucher ni essuyer l’électrode située à... -
Page 16: Point De Consigne Acl
4.5/ Point de consigne ACL La fonction « ACL » (« Active Chlorine Level ») du module TRi PRO est destinée à maintenir automatiquement un niveau de chlore permettant une bonne désinfection du bassin. Le module TRi PRO mesure en permanence le potentiel désinfectant de l’eau (également appelé « potentiel Redox ») et contrôle automatiquement la production de l’électrolyseur TRi. -
Page 17: 5/ Activer Et Désactiver La Pompe Péristaltique
LCD indiquera de nouveau ‘pH ---‘). 6/ Utiliser le Zodiac TRI avec module TRi PRO L’appareil Zodiac TRi est maintenant prêt à être utilisé avec le contrôle automatique du pH et de l’ACL grâce au module TRi PRO. 1. Paramétrer les heures de ‘Marche’ et ‘Arrêt’ si besoin (Voir le manuel de l’électrolyseur Zodiac TRi). -
Page 18: 7/ L'équilibre De L'eau
7/ L’équilibre de l’eau Le Zodiac TRI avec module TRi PRO est conçu pour maintenir l’équilibre de l’eau de la piscine à l’aide de sa fonction électrolyse au sel à régulation automatique « ACL » et de sa fonction régulation du pH. -
Page 19: 9/ Entretien Et Hivernage Du Module Tri Pro
Ne pas utiliser d’acide chlorhydrique, de pH plus ou tout autre produit. Hivernage du TRi PRO : - Lorsque le TRi PRO doit être hiverné, il est conseillé de le laisser la pompe péristaltique pomper de l’eau claire à la place du pH minus pour rincer le tube péristaltique. -
Page 20: Ph Haut
10.3/ ‘PH ERREUR’ Signification : - La pompe péristaltique du module TRi PRO a fonctionné pendant 3 cycles complets de dosage sans atteindre le point de consigne affiché sur l’écran LCD. - La pompe péristaltique du module TRi PRO ne s’est pas enclenchée pendant une durée cumulée de plus de 72 heures. -
Page 21: Acl Haut
10.6/ ‘ACL ERREUR’ Signification : - L’électrolyseur TRi PRO a produit du chlore pendant un total de 30 heures cumulées sans atteindre le point de consigne ACL (affiché sur l’écran LCD). - L’électrolyseur TRi PRO n’a pas fonctionné pendant une durée cumulée de plus de 30 heures. -
Page 22: 11/ Garantie
Nord et des Pays du Proche et Moyen Orient. b > Durée de la garantie Le module de régulation Zodiac TRi PRO fait l’objet d’une garantie d’une durée de 2 ans (24 mois) suivant votre achat (la date de facturation faisant foi), hormis les pièces d’usure. - Page 23 Thank you for choosing the TRi PRO module which integrates both pH regulation and chlorine production control for your swimming pool. From now your pool will become only a source of relaxation and wellbeing, as the TRi PRO module frees you of tedious manual tasks, whilst providing healthy, clear and more natural water throughout the season.
-
Page 24: 1/ Package Contents
5 m coil of pipe (pH minus intake & injection) « ORP 700 mV » ACL buffer solution « pH 7,5 » pH buffer solution TRi PRO POD sub-assembly (hose clamp for DN50 & DN63 mm pipes)) Ceramic counterweight for intake pipe Teflon tape... -
Page 25: 2/ Recommendations
Electrical Hazard The Zodiac TRi Power pack on which the TRi PRO module is connected must not come into contact with water and should be installed at least 3 meters from the inside wall of your swimming pool. -
Page 26: 3/ Quick Install Guide
3/ Quick install guide The following steps will help you get up and running with your new Zodiac TRi PRO module associated with your Zodiac Tri salt water chlorinator. IMPORTANT! Your appliance must be installed by a qualified and experienced pool professional. -
Page 27: Installing The Pod
WARNING : TRi cell bypass valves must always be fully opened. IMPORTANT RECOMMENDATIONS : - TRi PRO POD must always be installed onto a horizontal pipe to be sure that pH & ACL sensor will be positioned vertically. - POD must be the first element installed just after the filter. - Page 28 3. Put the bottom part of POD clamp upside down onto dedicated piping place. Use a marker or a centre punch to indicate the location of the 2 holes to be made in the pipe. 4. With provided hole saw (part #5), drill the 2 holes for POD supply. Ensure that the holes are perfectly smooth around the edges.
-
Page 29: Installing Ph & Acl Sensors
5. Now sensors could be connected to TRi control box unit. pH & ACL sensors must then be calibrated before using TRi PRO module (see chapter 4 / ‘Calibrating pH & ACL sensors’). WARNING : Follow the color code of sensor’s cables before plugging it onto TRi control box unit : - BNC socket marked «... -
Page 30: Installing The Flow Switch
Installing the injection pipe (peristaltic pump one-way valve) : 1. Cut an adequate length of hose from the supplied coil (part #7) to connect the TRi PRO peristaltic pump to the one-way valve located onto the POD. - Page 31 (see picture below, parts #6 & #11). 5. Ensure that ALL connections are safe and watertight before operating the TRi PRO module. 6. Put the protection cover of the TRi PRO module peristaltic pump back into place.
-
Page 32: Automatic Detection (" Plug & Play " Tri Pro Module)
4) Displayed set point for ACL regulation is ‘1’ as default setting. 3.8/ Testing / Priming the peristaltic pump After installation it is recommended to test the peristaltic pump of the TRi PRO module and to prime it (self-priming system). -
Page 33: 4/ Calibrating Ph & Acl Sensors
IMPORTANT : In order to operate accurately and reliably, it is essential for pH and ACL sensors to be calibrated before operating the TRi salt water chlorinator with the TRi PRO module. To do this, check that the TRi power pack is connected to the mains supply, turn off the pool pump and isolate pH &... -
Page 34: Ph Set Point
4.2/ pH set point The pH set point is the value to which the Zodiac TRi will adjust the pH in the swimming pool water. This value is always displayed on the LCD screen. The default setting for the TRi PRO module is 7,2 pH. This value corresponds to the ideal compromise so as to achieve optimal efficiency in terms of water disinfection, but it can be changed to adapt to specific pool conditions and requirements. -
Page 35: Setting The Pool Size
(dosing cycle adjustment). This setting is performed only once when activating the TRi PRO module for the first time, it is not necessary to change it thereafter. It is possible to set 4 different levels corresponding to 4 sizes of swimming pool. List of sizes and... - Page 36 21. 9. Press (MENU) button twice or wait 30 seconds, the TRi power pack will return to the default display on the LCD screen. IMPORTANT NOTES : - In order to ensure that the Zodiac TRi remains fully efficient, it is recommended to perform a calibration at least once every two months during the season of pool use.
-
Page 37: Acl Set Point
NOTE : It is recommended to keep the original ACL set point (#1) during the first few days after having installed the TRi PRO module to see if an acceptable free chlorine level has been reached (see chapter 7 / ‘Water balance’). If free chlorine level is too low after this startup period, it will be necessary to increase the ACL set point. -
Page 38: 6/ Using Zodiac Tri With Tri Pro Module
LCD screen will return to ‘pH ---‘). 6/ Using Zodiac TRI with TRi PRO module The Zodiac TRi is now ready to automatically regulate the pH and the ACL levels in the pool water using the TRi PRO module. 4. Set the ‘ON’ and ‘OFF’ times (refer to the Zodiac TRi Salt chlorinator user manual). -
Page 39: 8/ Ph & Acl Sensors Cleaning
TRi PRO module winterizing : - When you want to winterize your TRi PRO module at the end of the season, it is recommended to let it pump clear water instead of the pH minus so as to rinse out the peristaltic pipe. -
Page 40: 10/ Error Codes And Warnings
10.3/ ‘PH ERROR’ Meaning : - The peristaltic pump of the TRi PRO module has operated for full dosage cycles without achieving the defined set point (displayed on the LCD screen). - The peristaltic pump of the TRi PRO module has not operated since more than 72 hours. -
Page 41: Acl Low
Possible causes : The pH minus container is empty. pH sensor needs to be cleaned and calibrated. pH sensor is faulty. Selected pool size setting is too low The peristaltic pump is defused. Solutions : - Replace the pH minus container if it is empty. - Clean, then calibrate the pH sensor (see chapter 8 / ‘pH &... -
Page 42: Acl Error
Europe, North Africa and countries of the Near and Middle East. b > Warranty period The Zodiac TRi PRO module is covered by a warranty of 2 years (24 months) following its initial purchase (date on the invoice as proof), except for wearing parts. - Page 43 In any case, transportation and labor costs will remain at the user’s cost. If the product needs to be returned to us, shipping expenses to and from our workshop will be at the user’s expense, labor costs however will be supported by the manufacturer. Immobilization and deprivation of use of a device in the case of repair will not entitle the users to any compensation.
