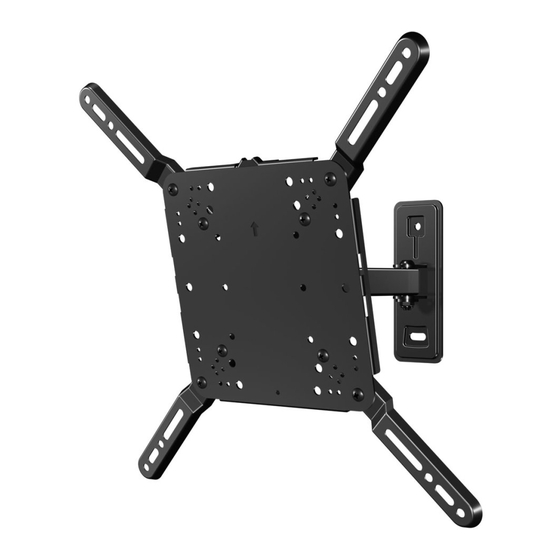

QMF 110-B2
INSTRUCTION MANUAL
If you have any questions along the way, just give us a call.
P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000
For HeightFinder
Scan or visit san.us/2736
Texto en español, página 16
Texte français page 19
Let Us Help
, MountFinder
™
Deutscher Text Seiten 22
Nederlandse tekst op pagina 25
and Install Videos,
™
Svensk text sida 28
Русский текст: стр. 31
日本語は 34 ページ
中文文字说明请参见第 37 页

Advertisement

loading

Related Manuals for Secura QMF110-B2

Summary of Contents for Secura QMF110-B2

  • Page 1 QMF 110-B2 INSTRUCTION MANUAL Let Us Help If you have any questions along the way, just give us a call. P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000 For HeightFinder , MountFinder and Install Videos, ™...
  • Page 2 No — Perfect! (including accessories) 40 lb Yes — This mount is NOT compatible. Visit MountFinder at Secura-av.com or call weigh more than (18.1 kg) P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000 to find a compatible mount.

  • Page 3: Wall Plate

    Dimensions in. [mm] TV INTERFACE 11.8 0.341 8.66 11.8 15.7 15.7 WALL PLATE TOP VIEW - EXTENDED SIDE VIEW - EXTENDED 2.56 65.0 2 UP 1.28 10 DOWN 10.5 32.5 0.332 8.43 10.5 4.90 7.19 124.5 182.6 25° - 41° 1.14 29.0 SIDE VIEW - RETRACTED...

  • Page 4: Supplied Parts And Hardware

    Supplied Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer;...
  • Page 5 STEP 2 Parts and Hardware Lag Screw 5/16 x 2¾ in. Washer (Lag Screw) 5/16 in. For concrete installations ONLY CAUTION : Do not use in drywall or wood Concrete Anchor Concrete Anchors Wall Plate Assembly Fischer UX10 x 60R Anchor Fischer UX10 x 60R STEP 3 Hardware Locking Washer...
  • Page 6 STEP 1 Attach TV Bracket to TV 1.1 Measure Your TV Hole Pattern 1.2 Assemble Your TV Bracket Based on your TV hole pattern measurements Measure the width and height of your TV mounting hole pattern in cm. ), determine the TV bracket configuration: A, B, C, D or E that fits your TV.
  • Page 7 For TV Hole Pattern For TV Hole Pattern For TV Hole Pattern Measurements Measurements Measurements (Dimensions in cm) (Dimensions in cm) (Dimensions in cm) 40 x 30 40 x 20 20 x 40 [15.75 in.] [15.75 in.] [7.87 in.] [7.87 in.] [11.81 in.] [15.75 in.]...
  • Page 8 1.3 Select TV Screw Diameter 1.4 Select TV Screw Length Only one screw size fits your TV. NO SPACER SPACER NEEDED • Flat Back TV • Flat Back TV • Rounded or with Irregular Back TV Extra Space Needed [TV brackets lay flat on your TV] [for deep inset holes [TV brackets NOT...
  • Page 9 1.5 Attach TV Bracket NO SPACER 04 05 SPACER NEEDED TV Bracket Configuration A Illustrated (with spacers) 04 05 TV Bracket Configuration B Illustrated (with spacers) Position your TV bracket configuration (A, B, C, D or E) onto your TV, making sure the bracket is both centered and level over your TV hole pattern. NOTE: The hanging tab on TV bracket must be oriented toward the top of the TV.

  • Page 10: Wood Stud Installation

    STEP 2A Attach Wall Plate to Wall Wood Stud Installation CAUTION: Avoid potential personal injury or property damage! ● Drywall covering the wall must not exceed 5/8 in. (16 mm) ● Minimum wood stud size: nominal 2 x 4 in. (51 x 102 mm) actual 1 ½ x 3 ½ in. (38 x 89 mm) ≤...
  • Page 11 2 ¾ in. (70 mm) CAUTION: Avoid potential personal injury or property damage! 7/32 in. (5.5 mm) Improper use could reduce the holding power of lag bolts DO NOT over-tighten the lag bolts. Ensure the wall plate securely fastened to the wall before continuing on to the next step. Go to STEP 3 on PAGE 14.
  • Page 12 STEP 2B Attach Wall Plate to Wall Solid Concrete / Concrete Block Installation CAUTION: Avoid potential personal injury or property damage! ● Mount wall plate assembly directly onto concrete surface (no wall covering) ● Minimum solid concrete thickness: 8 in. (203 mm) ●...
  • Page 13 CAUTION: Avoid potential personal injury or property damage! Improper use could reduce the holding power of lag bolts DO NOT over-tighten the lag bolts. Ensure the wall plate securely fastened to the wall before continuing on to the next step.
  • Page 14 STEP 3 Hang TV onto Wall Plate HEAVY! You may need assistance with this step. Lock the TV to wall plate assembly with locking screw and washer CAUTION: Avoid potential personal injuries and property damage! Screw and washer must be installed to secure the TV onto the wall plate assembly...
  • Page 15 TV Adjustments TILT ADJUSTMENT LEVEL ADJUSTMENT REMOVING THE TV Your TV should adjust easily To adjust the leveling of your TV, loosen HEAVY! You may need when moved, then stay in place. locking screw , level your TV, then assistance with this step. tighten locking screw If your TV is too loose or too tight, adjust tilt tension knob...
  • Page 16 No — ¡Perfecto! kg (40 libras), 18,1 kg Sí — Este soporte NO es compatible. Visite Secura-av.com o llame al P: +31 (0) 495 580 852 • incluidos los (40 libras) UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000 para encontrar un soporte compatible.
  • Page 17 ESPAÑOL Dimensiones Consulte la página 3 Piezas y elementos de sujeción suministrados Consulte la página 4 ADVERTENCIA: Este producto contiene piezas pequeñas que, en caso de ser tragadas, podrían causar asfixia. Antes de comenzar a montar la unidad, verifique que dispone de todas las piezas y que se encuentran en buen estado. Si no dispone de todas las piezas o alguna está...

  • Page 18: Ajustes Del Televisor

    ESPAÑOL PASO 2A Fijar la placa de pared a la pared - Opción de montante de madera Consulte la página 10 PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. ● Los paneles de yeso sobre la pared no deben ser mayores de 16 mm (5/8 pulg.) ●...
  • Page 19 Non — Parfait! 18,1 kg pèse-t-il plus de Oui — Ce support n’est PAS compatible. Visitez Secura-av.com ou composez le 18,1 kg (40 lb) avec (40 lb) P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000 pour trouver un support compatible.
  • Page 20 FRANÇAIS Dimensions Voir à la page 3 Pièces et quincaillerie fournies Voir à la page 4 AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d’étouffement si elles sont avalées. Avant de commencer l’assemblage, assurez-vous qu'il ne manque aucune pièce et qu’elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à...

  • Page 21: Réglages Du Téléviseur

    FRANÇAIS ÉTAPE 2A Fixez la plaque murale au mur - Option montants en bois Voir à la page 10 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! ● L’épaisseur du revêtement de cloison sèche qui recouvre le mur ne doit pas excéder 16 mm (5/8 po). ●...
  • Page 22 Wiegt Ihr Nein – Perfekt! Fernseher inkl. 18,1 kg Ja – Secura-av.com Diese Halterung ist NICHT kompatibel. Besuchen Sie oder rufen Sie die Nummer Zubehör mehr als (40 lb) P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000 an, um eine kompatible Halterung zu finden.
  • Page 23 DEUTSCH Abmessungen Siehe Seite 3 Mitgelieferte Teile und Befestigungsmaterialien Siehe Seite 4 WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zum Erstickungstod führen können. Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Händler zurück, sondern wenden Sie sich bitte an den Kundendienst.
  • Page 24 DEUTSCH SCHRITT 2A Anbringen der Wandplatte an der Wand - Holzbalkenoption Siehe Seite 10 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Die Gipsschicht der Wand sollte nicht dicker als 16 mm (5/8") sein. ● Mindestmaße der Holzbalken: üblich 51 x 102 mm (2 x 4"), Nenngröße 38 x 89 mm (1 1/2 x 3 1/2") VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Alle Ankerschrauben MÜSSEN fest angezogen werden, um ein ungewolltes Bewegen der Wandplatte verhindern.
  • Page 25 18,1 kg 18,1 kg (40 lb) inclusief Ja: deze bevestiging is NIET geschikt. Ga naar Secura-av.com of bel naar (40 lb) accessoires? P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000 om een geschikte bevestiging te vinden.
  • Page 26 NEDERLANDS Afmetingen zie pagina 3 Bijgeleverde onderdelen en materialen zie pagina 4 WAARSCHUWING: Dit product bevat kleine onderdelen die verstikkingsgevaar kunnen opleveren als ze worden ingeslikt. Controleer vóór de montage of alle onderdelen onbeschadigd aanwezig zijn. Mochten er onderdelen ontbreken of beschadigd zijn, breng het beschadigde item dan niet terug naar de dealer, maar neem contact op met de klantenservice.
  • Page 27 NEDERLANDS STAP 2A De wandplaat aan de muur bevestigen - houten dragers zie pagina 10 LET OP: Voorkom mogelijk persoonlijk letsel of materiële schade! ● Gipsplaten die de muur bedekken, mogen niet dikker zijn dan 16 mm (5/8 in.). ● Minimale grootte houten drager: gebruikelijk 51 x 102 mm (2 x 4 in.) nominaal 38 x 89 mm (1½...
  • Page 28 Nej – Perfekt! mer än 18,1 kg 18,1 kg Ja – Den här upphängningen är INTE kompatibel. Gå till Secura-av.com eller ring (40 lb) inklusive (40 lb) P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000 för att hitta en kompatibel upphängning.
  • Page 29 SVENSKA Mått Se sidan 3 Medföljande delar och monteringstillbehör Se sidan 4 VARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs. Innan du påbörjar hopmonteringen ska du kontrollera att alla delar finns med och är intakta. Om någon del saknas eller är skadad ska du inte returnera den skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst.
  • Page 30 SVENSKA STEG 2A Installera väggplattan på väggen – Alternativ för träregel Se sidan 10 FÖRSIKTIGT: Undvik personskada och materiell skada! ● Gipsskiva som täcker väggen får inte överstiga 16 mm (5/8 tum) ● Minsta storlek på träregel: gemensam 51 x 102 mm (2 x 4 tum) nominell 38 x 89 mm (1 ½ x 3 ½ tum) FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Alla fästskruvar MÅSTE dras åt ordentligt för att förhindra oönskad rörelse av väggplattan Säkerställ att väggplattan är ordentligt fastsatt i väggen innan du går vidare till nästa steg.
  • Page 31 весит более 18,1 18,1 кг кг (40 фунтов), Да — этот кронштейн НЕ совместим. Посетите веб-сайт Secura-av.com или позвоните по телефону включая (40 фунтов) P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000, чтобы найти совместимый кронштейн.
  • Page 32 РУССКИЙ Размеры См. стр. 3 Поставляемые комплектующие и крепежные элементы См. стр. 4 ПРЕДУПРЕЖДЕНИЕ! В составе изделия есть мелкие детали, которые могут вызвать удушье при проглатывании. Перед сборкой убедитесь, что все детали имеются в наличии и не повреждены. Если какая-либо деталь отсутствует или повреждена, не...
  • Page 33 РУССКИЙ ШАГ 2A Крепление настенной пластины к стене – крепление на деревянные стойки См. стр. ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! ● Толщина гипсокартона, покрывающего стену, не должна превышать 16 мм (5/8 дюйма). ● Минимальный размер деревянной стойки: общий 51 x 102 мм (2 x 4 дюйма); номинальный 38 x 89 мм (1½ x 3½ дюйма) ВНИМАНИЕ! Соблюдайте...
  • Page 34 お使いのテレビの重量は付 超えない ̶ ご利用いただけます ！ 18.1 kg 18.1 kg 属品とあわせて 超え る ̶ このマウントは対応していません。対応するマウントをお探しになるには、Secura-av.com (40 lbs.) (40 lbs.) を超えますか P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000 をご覧いただく か、 までお電話く ださい。...
  • Page 35 日本語 寸法 3 ページを参照 付属している部品およびハードウェア 4 ページを参照 警告： 本製品には小さい部品が付属しており、誤って飲み込むと窒息の危険性があります。 組み立てを始める前に、部品がすべてそろっており、破損していないことを確認してください。足りない部品または破損してい る部品がある場合は、販売店に破損している製品を返品されるのではなく、カスタマーサービスまでご連絡ください。破損した 部品は絶対にご使用にならないでください！ 注記 ： 付属の金具をすべて使用するわけではありません。 手順 1 テレビブラケットをテレビに取り付ける 6 ページを参照 1-1 お使いのテレビの穴パターンを測る お使いのテレビの穴パターンの幅および高さを cm で測ります。 測った値をメモします。 幅 _________cm x 高さ _________cm 1-2 テレビブラケットを組み立てる 測ったお使いのテレビの穴パターンに合わせて、テレビブラケットの構成を次の A、B, C, D または E から決定します。 このように小さな穴パターンの場合は、テレビブラケット...
  • Page 36 日本語 手順 2A ウォールプレートを壁面に取り付ける - 木製スタッドオプション 10 ページを参照 注意： ケガをしたり、壁面を破損しないように注意してください！ ● 壁面を覆う石膏ボードが16 mm（5/8 インチ）を超えてはいけません ● 木製スタッドの最小サイズ：51 x 102 mm（2 x 4 インチ）、公称　38 x 89 mm（1½ x 3½ インチ） 注意：ケガをしたり、壁面を破損しないように注意してください！すべてのラグボルトは、ウォールプレート の不必要な動きを防ぐために確実に 締め付けられている 必要があります。次の手順に進む前に、ウォールプレートが確実に壁面に取り付けられていることを確認します。 ブロックオプション 手順 2B ウォールプレートを壁面に取り付ける - 打放しコンクリートまたはコンクリート 12 ページを参照 注意：...
  • Page 37 您電視的重量 (包含附 否 — 很好！ 件) 是否 超過 18.1 公斤 (18.1 公斤 (40 英磅)？ 是 — 這個壁掛架不適合。請造訪 Secura-av.com 或致電 (40 英磅) P: +31 (0) 495 580 852 • UK: 0800 056 2853 • AUS: +61 (0) 7 3299 7000，尋找適合的壁掛架。 混凝土/ 使用木柱搭...
  • Page 38 中文 尺寸 参见第 3 页 配套零件和配件 参见第 4 页 警告： 此产品包含若吞咽可能引致窒息危险的小部件。 在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务 部门。切勿使用受损零件！ 注意： 并非包含的所有配件均要使用。 步骤 1 安装电视机托架到电视机 参见第 6 页 1-1 测量电视机螺孔距离 测量电视机螺孔距离的宽度和高度（以 cm 为单位）。 记录测量值： 宽度 _______cm x 高度 ________cm 1-2 组装电视机托架 确定使用哪一个电视机托架配置，根据电视机螺孔距离测量值选择 A、B、C, D 或 E。 这些较小的螺孔距离仅使用电视机托架 。...
  • Page 39 中文 步骤 2A 将壁板安装到墙上 - 木墙柱选项 参见第 10 页 注意： 避免潜在人身伤害和财产损毁！ ● 墙上覆盖的干式墙不能超过 16 mm (5/8 in.) ● 最小木墙柱尺寸：通常 51 x 102 mm (2 x 4 in.) 标称 38 x 89 mm (1½ x 3½ in.) 注意：避免潜在人身伤害或财产损毁！所有方头螺栓必须牢牢紧固，以防壁板 意外移动。 在继续下一步之前，确保壁板牢牢固定在墙壁上。 步骤 2B 将壁板安装到墙上 - 实心混凝土或混凝土砌块选项 参见第...
  • Page 40 ©2018 Milestone AV Technologies. All rights reserved. Secura is a Milestone brand. Secura, the Secura logo and MountFinder are trademarks of Milestone. All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
