Nice ROBO RO 1000 Instruction Manual And Spare Parts Catalogue
  1. Manuals
  2. Brands
  3. Nice Manuals
  4. Gate Opener
  5. RO 1000
  6. Instruction manual and spare parts catalogue

Nice ROBO RO 1000 Instruction Manual And Spare Parts Catalogue

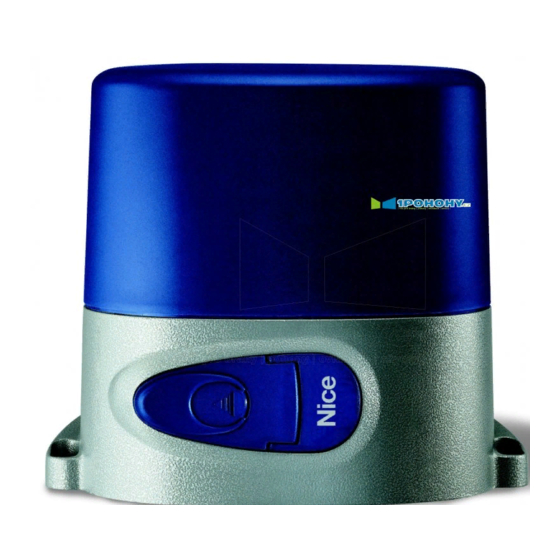

Electromechanical gearmotor for sliding gates
