iNels RFSG-1M Quick Start Manual

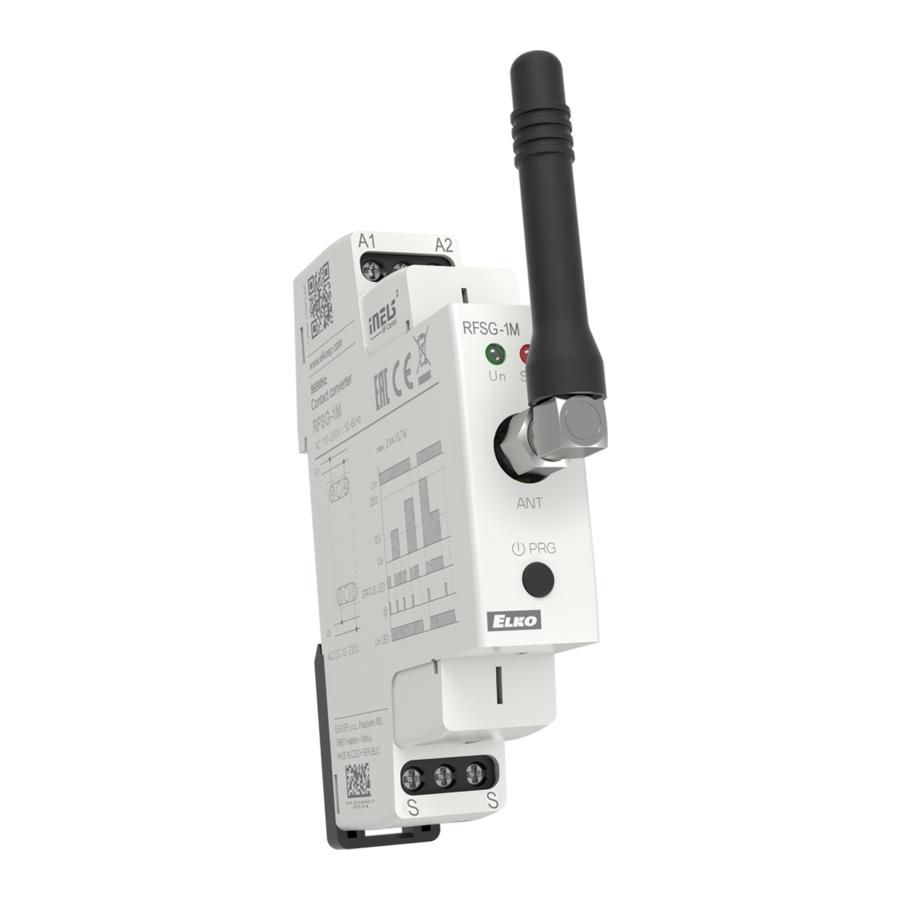

RFSG-1M
Wireless contact converter
EN
Funkgesteuerter Übertragungswandler
DE AT
1M

Compatibility /

Kompatibilität
The RFSG-1M converter is compatible with all iNELS RF Control switching components.

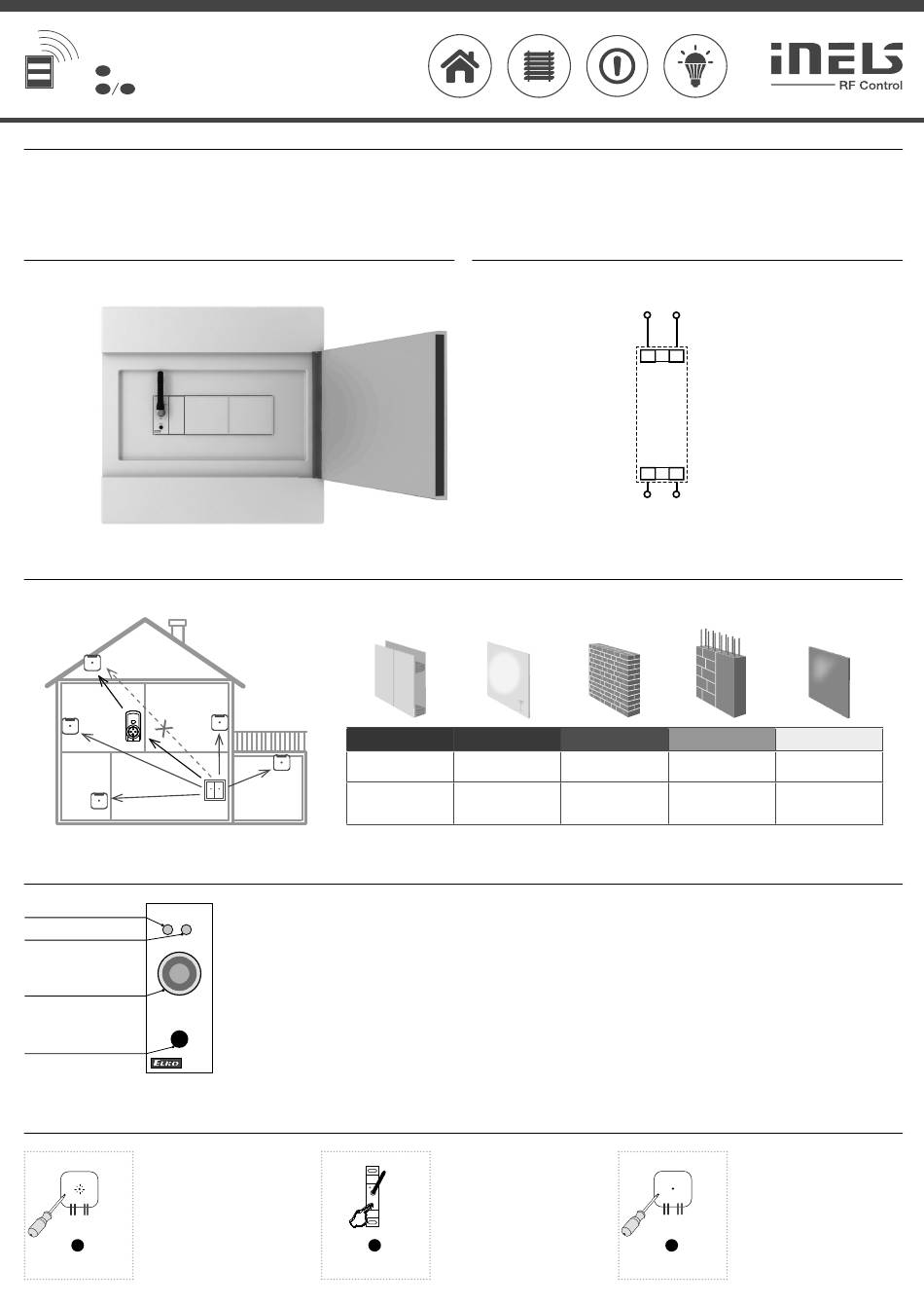

Assembly / Installation
mounting into switchboard
Einbau in Schalttafel

Radio frequency signal penetration through various construction materials /

RFRP-20

Indication, manual control /

Anzeige, manuelle Steuerung
LED Un
RFSG-1M
LED STATUS
Un STATUS
antenna connector /
Antennenanschluss
ANT.
TEST
button /
Taste TEST

Programming /

Programmierung
Press of programming button on ac-
1
tuator (e.g. RFSA-61B) for 1 second will
activate actuator into programming
mode. LED is fl ashing in 1s interval.
Drücken der Programmiertaste am
Aktor (z.B. RFSA-61B) für 1 Sekunde,
der Aktor wird in den Programmier-
1 x > 1s
modus versetzt. Die LED blinkt im
PROG
1s-Intervall.
80 - 95 %
wooden structures
with plaster boards
Holzkonstruktionen mit
Gipskartonplatten
• LED Un - green - supply voltage indication.
• LED STATUS - red - transmission indication.
• Programming is performed using the TEST button.
2
1 x > 4s
TEST
Das RFSG-1M ist mit allen iNELS RF Control-Schaltaktoren kompatibel.

Connection /

Verbindung
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
80 - 90 % 60 - 90 %
common glass brick walls
Glas Ziegelwände
• LED Un - grün - Versorgungsspannungsanzeige.
• LED STATUS - rot - Übertragungsanzeige.
• Die Programmierung erfolgt über die Taste TEST.
Press and hold the TEST button on RF-
SG-1M for more than 4s to automati-
cally assign the RFSG-1M transmitter
to the actuator.
Drücken und halten Sie die TEST-Taste
des RFSG-1M länger als 4 Sekunden,
der Sender RFSG-1M wird automa-
tisch dem Aktor zugeordnet.
Un
A1 A2
S S
AC / DC 12-230V
20- 60 %
reinforced
metal partitions
concrete
Stahlbeton
Press of programming button on ac-
3
tuator RFSA-61B shorter then 1 sec-
ond will fi nish programming mode,
LED switches off .
Drücken der Programmiertaste am
Aktor RFSA-61B kürzer als 1 Sekunde
beendet den Programmiermodus
1 x < 1s
und schaltet die LED aus.
PROG
02-36/2015 Rev.4
0 - 10 %
Metallwände
1 / 2
