hepco & becker 63035210001 Quick Start Manual

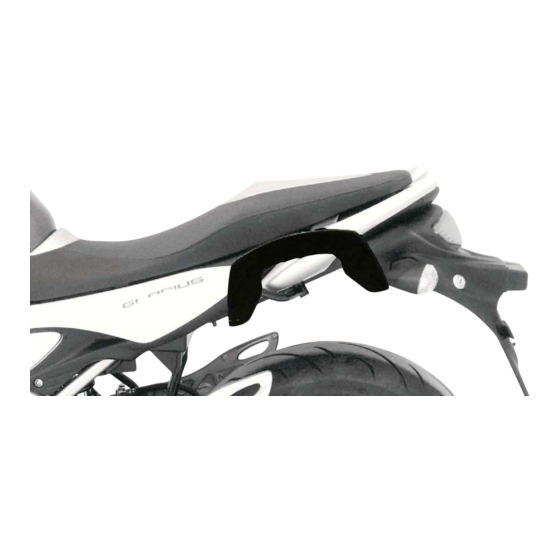

C-Bow Taschenhalter / Soft bag holder
SUZUKI SFV 650 Gladius
Baujahr 2009-2016 / date of manufacture 2009-2016
Artikel Nr.: / Item-no.:
3521
630 00 01
schwarz/black
INHALT
CONTENTS
2 150541 C-Bow schwarz
1 703329 Halteadapter vorne links
1 703330 Halteadapter vorne rechts
1 703331 Halteadapter hinten links
1 703332 Halteadapter hinten rechts
1 Schraubensatz:
2 Zylinderschraube M6x100
2 Zylinderschraube M6x70
4 Karosseriescheiben Ø6,4 x Ø18 x 1,5mm
8 Sechskantschraube M6x16
8 U-Scheibe Ø6,4
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Set
Verlängerung/extension
2 150541 C-Bow black
1 703329 adapter front left
1 703330 adapter front right
1 703331 adapter rear left
1 703332 adapter rear right
1 Screw set:
2 Allen screw M6x100
2 Allen screw M6x70
4 Body washer Ø6,4 x Ø18 x 1,5mm
8 Hexagon bolt M6x16
8 Washer Ø6,4
Ratsche/Ratchet
1
