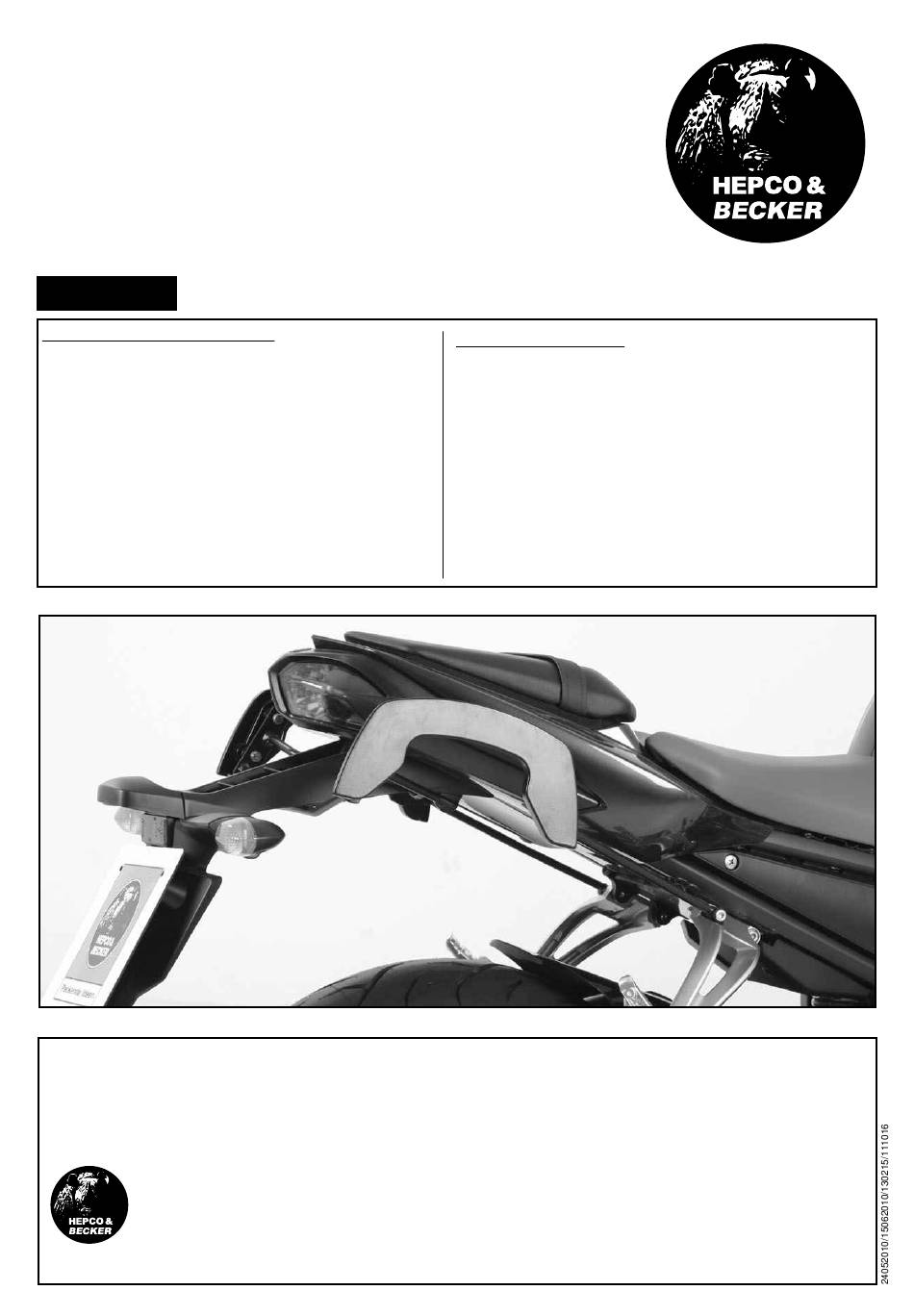

C-Bow Taschenhalter
YAMAHA FZ1
ab Baujahr 2006
Art.-Nr.:
6304522
schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
2
700007063
C-Bow schwarz
1
700007277
Halteadapter hinten
1
700007275
Halteadapter vorne rechts
1
700007276
Halteadapter vorne links
2
150.787
Inbusschraube M8 x 45mm
2
150.784
Inbusschraube M8 x 30mm
8
150.829
Sechskantschraube M6x16
8
150.809
U-Scheibe Ø6,4
2
150.810
U-Scheibe Ø8,4
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Vorbereitende Arbeiten:
Die in Fahrtrichtung gesehen hintere Schraube der
Soziusfussrasten wird entfernt, diese entfällt.
Hintere und vordere Sitzbank abnehmen.
Die hinteren Blinker verbleiben in der Originalposition.
Tel.:
06331 - 1453 - 100
Fax:
06331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
1
Advertisement
Related Manuals for hepco & becker 6304522 black
Summary of Contents for hepco & becker 6304522 black
- Page 1 C-Bow Taschenhalter YAMAHA FZ1 ab Baujahr 2006 Art.-Nr.: 6304522 schwarz Montage Der Bausatz umfaßt die folgenden Teile: Vorbereitende Arbeiten: Stück Bestellnr. Bezeichnung Die in Fahrtrichtung gesehen hintere Schraube der Soziusfussrasten wird entfernt, diese entfällt. 700007063 C-Bow schwarz Hintere und vordere Sitzbank abnehmen. 700007277 Halteadapter hinten 700007275...
- Page 2 C-Bow Taschenhalter YAMAHA FZ1 ab Baujahr 2006 Art.-Nr.: 6304522 schwarz Montage Montage Halteadapter vorne links und rechts: in das freie Gewinde der hinteren Befestigung der Soziusfussrasten wird der vordere Adapter mit der Inbus- schraube M8 x 45 verschraubt. Fahrtrichtung Montage des hinteren Halteadapters: Vorbereitende Arbeiten: Halteblech des Steuergerätes demontieren.
- Page 3 C-Bow Taschenhalter YAMAHA FZ1 ab Baujahr 2006 Art.-Nr.: 6304522 schwarz Montage Montage der C-BOW: Die C-BOW werden mit den Sechs- kantschrauben M6 x 16 und U-Scheiben Ø6,4 auf die Halteadapter geschraubt. Anzugsmomente des Motorradherstellers beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Weiteres Zubehör: Hepco&Becker: Krauser:...
- Page 4 C-Bow Soft bag holder YAMAHA FZ1 from date of manufacture 2006 item.-no.: 6304522 black Assembling instructions The kit includes the following parts: Preparing: Dismantle the rear screws of the footrest bracket, Quant item no. description they are obsolete. 700007063 C-Bow black Dismantle the screws of the number plate holder, they are 700007277 rear adapter...
- Page 5 C-Bow Soft bag holder YAMAHA FZ1 from date of manufacture 2006 item.-no.: 6304522 black Assembling instructions Fastening of the C-Bow adapters left + right front: at the rear fixing point of the footrest bracket with allen screw M8x45. driving direction Fastening of the rear adapter: Preparing: Dismantle holding plate of the engine control unit...
- Page 6 C-Bow Soft bag holder YAMAHA FZ1 from date of manufacture 2006 item.-no.: 6304522 black Assembling instructions Fastening of the C-Bow: with hexagon bolts M6 x 16 and washers ø6,4. Control all screw connections after the assembling for tightness! Please notice our enclosed service information. Also available: Hepco&Becker: Krauser:...
