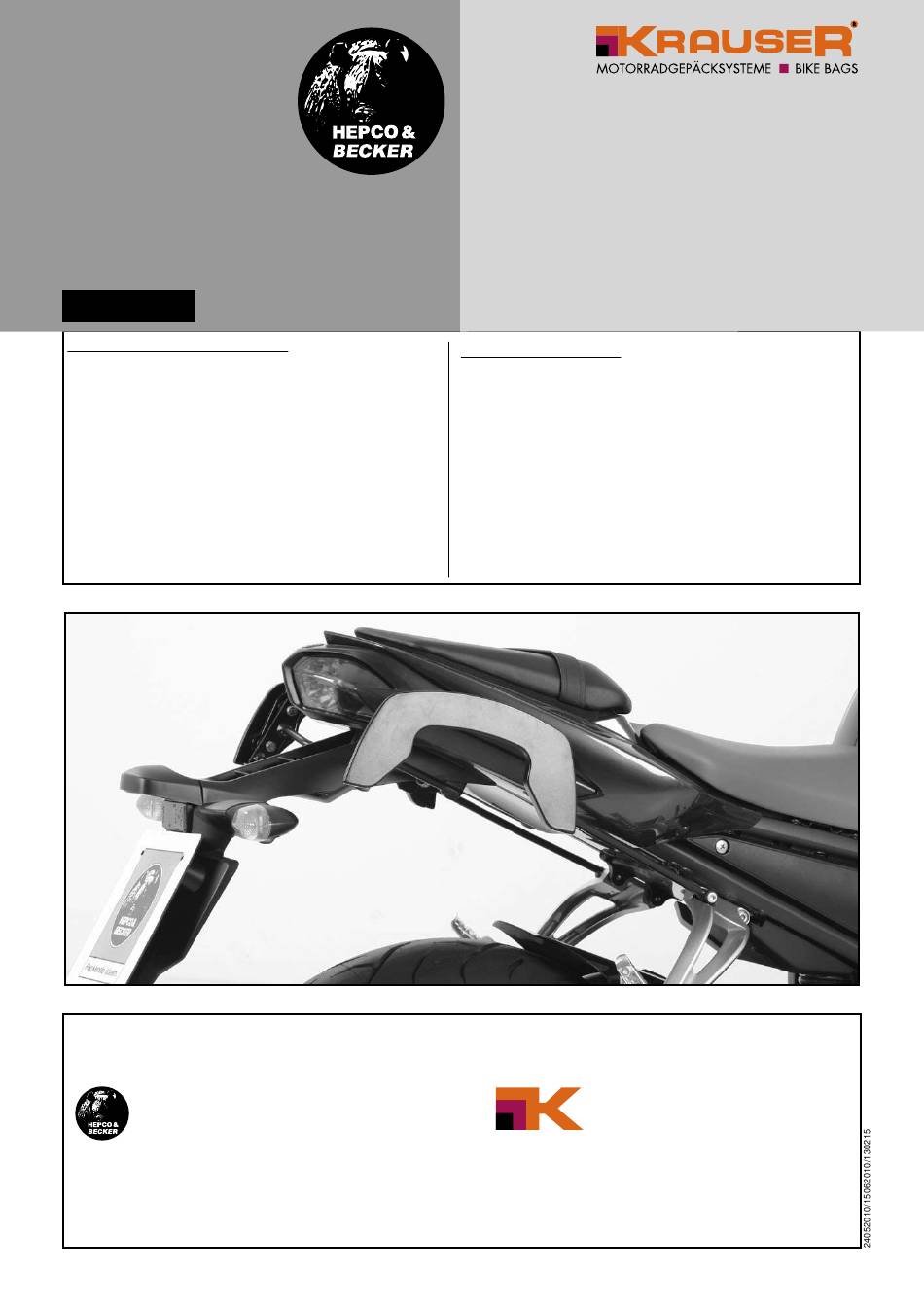

C-Bow
YAMAHA FZ1
ab Baujahr 2006
Art.-Nr.:
630.4522 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
2
700007063
C-Bow schwarz
1
700007277
Halteadapter hinten
1
700007275
Halteadapter vorne rechts
1
700007276
Halteadapter vorne links
2
150.787
Inbusschraube M8 x 45mm
2
150.784
Inbusschraube M8 x 30mm
8
150.829
Sechskantschraube M6x18
8
150.809
U-Scheibe Ø6,4
2
150.810
U-Scheibe Ø8,4
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Tel.: 06331 - 1453 - 100
Fax: 06331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
YAMAHA FZ1
ab Baujahr 2006
Art.-Nr.:
Vorbereitende Arbeiten:
Die in Fahrtrichtung gesehen hintere Schraube der
Soziusfussrasten wird entfernt, diese entfällt.
Hintere und vordere Sitzbank abnehmen.
Die hinteren Blinker verbleiben in der Originalposition.
Tip:
Ziehen sie alle zugänglichen Schrauben zuerst nur
locker an. Nachdem alles montiert ist, werden die
Schrauben dann auf das entsprechende Anzugsmoment
festgezogen. Dadurch wird sichergestellt, dass das
Produkt spannungsfrei angebaut ist.
Schrauben zusätzlich mit Sicherungsmittel sichern.
Anzugsmomente des Motorradherstellers beachten!
Krauser GmbH
An der Steinmauer 6
D-66955 Pirmasens
Tel.:
Fax:
eMail: vertrieb@krauser.de
www.krauser.de
4004.026.131
schwarz
06331 - 1453 - 250
06331 - 1453 - 260
1
Advertisement
Related Manuals for hepco & becker C-Bow 630.4522
Summary of Contents for hepco & becker C-Bow 630.4522
- Page 1 C-Bow YAMAHA FZ1 YAMAHA FZ1 ab Baujahr 2006 ab Baujahr 2006 Art.-Nr.: 4004.026.131 Art.-Nr.: schwarz 630.4522 schwarz Montage Der Bausatz umfaßt die folgenden Teile: Vorbereitende Arbeiten: Stück Bestellnr. Bezeichnung Die in Fahrtrichtung gesehen hintere Schraube der Soziusfussrasten wird entfernt, diese entfällt. 700007063 C-Bow schwarz Hintere und vordere Sitzbank abnehmen.
-
Page 2: Montage
C-Bow YAMAHA FZ1 YAMAHA FZ1 ab Baujahr 2006 ab Baujahr 2006 Art.-Nr.: 4004.026.131 Art.-Nr.: schwarz 630.4522 schwarz Montage Montage Halteadapter vorne links und rechts: in das freie Gewinde der hinteren Befestigung der Soziusfussrasten wird der vordere Adapter mit der Inbus- schraube M8 x 45 verschraubt. - Page 3 C-Bow YAMAHA FZ1 YAMAHA FZ1 ab Baujahr 2006 ab Baujahr 2006 Art.-Nr.: 4004.026.131 Art.-Nr.: schwarz 630.4522 schwarz Montage Montage der C-BOW: Die C-BOW werden mit den Sechs- kantschrauben M6 x 18 und U-Scheiben Ø6,4 auf die Halteadapter geschraubt. Anzugsmomente des Motorradherstellers beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Weiteres Zubehör: Hepco&Becker:...
-
Page 4: Assembling Instructions
C-Bow YAMAHA FZ1 YAMAHA FZ1 from date of manufacture 2006 from date of manufacture 2006 4004.026.131 item.-no.: item-no.: black 630.4522 black Assembling instructions The kit includes the following parts: Preparing: Dismantle the rear screws of the footrest bracket, Quant item no. description they are obsolete. - Page 5 C-Bow YAMAHA FZ1 YAMAHA FZ1 from date of manufacture 2006 from date of manufacture 2006 4004.026.131 item-no.: black item.-no.: 630.4522 black Assembling instructions Fastening of the C-Bow adapters left + right front: at the rear fixing point of the footrest bracket with allen screw M8x45.
- Page 6 C-Bow YAMAHA FZ1 YAMAHA FZ1 from date of manufacture 2006 from date of manufacture 2006 4004.026.131 item-no.: black item.-no.: 630.4522 black Assembling instructions Fastening of the C-Bow: with hexagon bolts M6 x 18 and washers ø6,4. Control all screw connections after the assembling for tightness! Please notice our enclosed service information.
