hepco & becker 6307565 00 01 Mounting Instructions

hepco & becker 6307565 00 01 Mounting Instructions

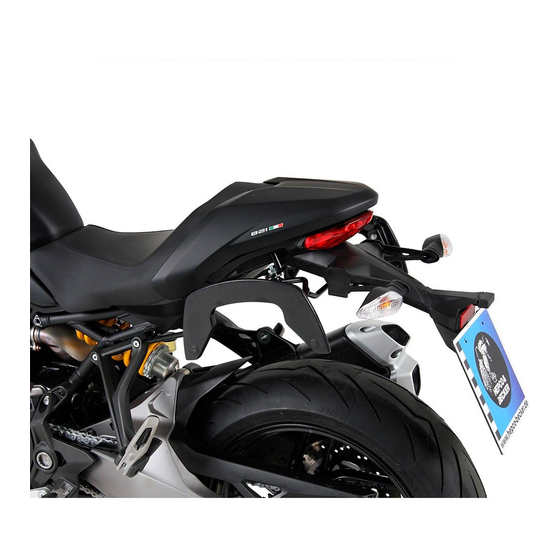

Soft bag holder for ducati monster 821

Advertisement

Quick Links

C-Bow Taschenhalter / Soft bag holder
DUCATI Monster 821
ab Baujahr 2018 / from date of manufacture 2018
7565
630
00 01
schwarz/black
INHALT
CONTENTS
2x
700007063
1x
700009217
1x
700009218
1x
700009219
1x
700009776
1x
700009994
1x
700009995
2x
Zylinderschraube Innensechskant M6x80
1x
Zylinderschraube Innensechskant M8x50
4x
Zylinderschraube Innensechskant M8x40
2x
Zylinderschraube Innensechskant M8x35
2x
Zylinderschraube Innensechskant M5x35
8x
Sechskantschraube M6x16
2x
Selbstsichernde Mutter M6
2x
Selbstsichernde Mutter M8
10x U- Scheibe Ø6,4
2x
U-Scheibe Ø8,4
2x
U-Scheibe Ø5,4
2x
Karosseriescheibe Ø20xØ6,4
2x
StahldistanzØ12xØ9x56mm schwarz
4x
Aludistanz Ø25xØ9x7mm
4x
Aludistanz Ø25xØ9x5mm
1x
Aludistanz Ø20xØ9x18mm
2x
Aludistanz Ø13xØ7x20mm
1x
Moosgummi 10cm
EINSCHRÄNKUNG
LIMITATION
Baubreite 420 mm
Width: 420 mm
C-Bow schwarz
Halter vorne links
Halter vorne rechts
Halter hinten
Halteadapter oben
Blinkerhalter
Schraubensatz:
Die Soziustauglichkeit ist eingeschränkt. Aufgrund der Auspuffführung sowie
der Blinkerposition können nur ROYSTER Seitentaschen verwendet werden.
The passenger's suitability is limited. Only the ROYSTER bags can be used due
to the exhaust system and the position of the indicators.
Kombinierbar mit Minrack
Can be combined with Minirack
2x
700007063
C-Bow black
1x
700009217
Holder front left
1x
700009218
Holder front right
1x
700009219
Rear holder
1x
700009776
Top adapter
1x
700009994
Indicator holder
1x
700009995
Screw kit:
2x
allen screw M6x80
1x
allen screw M8x50
4x
allen screw M8x40
2x
allen screw M8x35
2x
allen screw M5x35
8x
hexagon bolt M6x16
2x
self lock nut M6
2x
self lock nut M8
10x washer ø6,4
2x
washer ø8,4
2x
washer ø5,4
2x
body washer Ø20xØ6,4
2x
steel spacer Ø12xØ9x56mm black
4x
alu spacer Ø25xØ9x7mm
4x
alu spacer Ø25xØ9x5mm
1x
alu spacer Ø20xØ9x18mm
2x
alu spacer Ø13xØ7x20mm
1x
foam rubber 10cm
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 6307565 00 01 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for hepco & becker 6307565 00 01

  • Page 1 C-Bow Taschenhalter / Soft bag holder DUCATI Monster 821 ab Baujahr 2018 / from date of manufacture 2018 7565 00 01 schwarz/black INHALT CONTENTS 700007063 C-Bow schwarz 700007063 C-Bow black 700009217 Halter vorne links 700009217 Holder front left 700009218 Halter vorne rechts 700009218 Holder front right 700009219...
  • Page 2 C-Bow Taschenhalter / Soft bag holder DUCATI Monster 821 ab Baujahr 2018 / from date of manufacture 2018 7565 00 01 schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
  • Page 3 C-Bow Taschenhalter / Soft bag holder DUCATI Monster 821 ab Baujahr 2018 / from date of manufacture 2018 7565 00 01 schwarz/black VORBEREITUNG PREPARING Die Sitzbank demontieren und die beiden hinteren Originalschrauben im Heck entfernen, diese entfallen. Dismantle seat and the two marked original screws.
  • Page 4 C-Bow Taschenhalter / Soft bag holder DUCATI Monster 821 ab Baujahr 2018 / from date of manufacture 2018 7565 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage Rohradapter vorne links/rechts: Driving direction Fahrtrichtung Die originalen Soziusrasten demontieren, die Originalschrauben entfallen. Die Montage erfolgt an den nun freien Gewindebohrungen mit den Zylinder- schrauben M8x40.
  • Page 5 C-Bow Taschenhalter / Soft bag holder DUCATI Monster 821 ab Baujahr 2018 / from date of manufacture 2018 7565 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Nun die Originalschraube der Endtopf- befestigung entfernen, diese entfällt. Zwischen Endtopf und Halterung die Aludistanz Ø20xØ9x18 fügen und mit der Zylinderschraube M8x50 und Originalmutter wieder verschrauben.
  • Page 6 C-Bow Taschenhalter / Soft bag holder DUCATI Monster 821 ab Baujahr 2018 / from date of manufacture 2018 7565 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der C-Bow links + rechts: An den montierten Adaptern. Dazu die Sechskantschrauben M6x16 und die U-Scheiben Ø6,4 verwenden. Fastening of the C-Bows left + right: at the adapters with hexagon bolts M6 x 16 and washers ø6,4.
