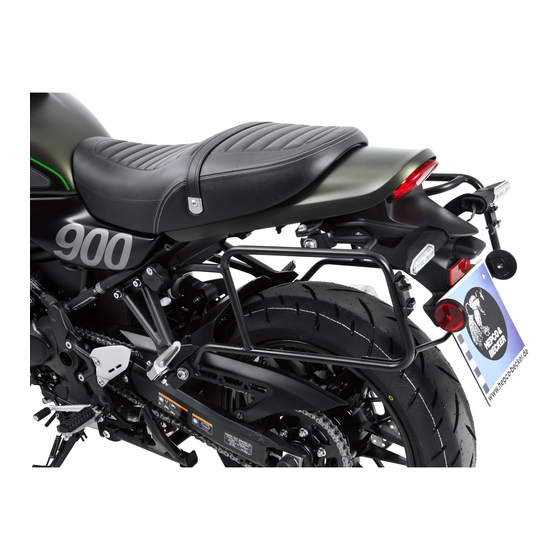

Kofferträger / Side carrier
KAWASAKI Z 900 RS/cafe
ab Baujahr 2018 / from date of manufacture 2018
Artikel Nr.: / Item-no.:
2533
650
00 01
EINSCHRÄNKUNG
LIMITATIONS
Auf Grund der Baubreite müssen die Toplader-Koffer
- bei Kombination mit Topcase - zum Öffnen
vom Träger abgenommen werden.
Due to the overall width, the top loader cases
- when combined with a top case - must be removed
from the carrier to open the case
Baubreite des Kofferträgers 44 cm
Width of the side carrier 44 cm
Schwarz/black
HINWEIS
NOTICE
Auch für Ausführung mit Helmschloss geeignet.
Auch in Kombination mit Original-Reling montierbar.
Also suitable for version with helmet lock.
Mountable in combination with original railing
Kombinierbar mit Gepäckbrücke/Alu-/Easy- und Minirack
Carrier can be combined with Rack/Alu-/Easy- und Minirack
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 6502533 00 01
Summary of Contents for hepco & becker 6502533 00 01
- Page 1 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black EINSCHRÄNKUNG HINWEIS LIMITATIONS NOTICE Auch für Ausführung mit Helmschloss geeignet. Auf Grund der Baubreite müssen die Toplader-Koffer Auch in Kombination mit Original-Reling montierbar.
- Page 2 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black INHALT CONTENTS 700009927 Kofferträger links side carrier left 700009928 Kofferträger rechts side carrier right 700009929 Halteadapter oben hinten Rear adapter top 7000030...
- Page 3 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black Die Blinker müssen verlegt werden. ACHTUNG Indicators position must be modified. CAUTION WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 4 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Nun die Schlosstraverse demontieren und die 4 darunterliegenden Linsenschrauben sowie die Kreuzschlitzschraube entfernen und den Kennzeichenhalter entnehmen.
- Page 5 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Die Blinkerhalter mit den Linsenschrauben M8x20, U-Scheiben Ø8,4 sowie Karosseriescheiben Ø10,4x40 und selbstsichernden Muttern M8 am originalen Befestigungspunkt der Blinker verschrauben.
- Page 6 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Lock-it adapter vorne unten links: Den Bolzen der Soziusfußraste entfernen, dieser entfällt. Die Montage erfolgt an der nun freien Bohrung mit der Zylinderschraube M6x55, U- Scheiben Ø6,4 und selbstsichernder...
- Page 7 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Lock it System-Schrauben: An den Kofferträgern links / rechts werden die Lock it System- Schrauben an den Befestigungslaschen mittels der Lock-it Scheibe montiert.
- Page 8 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage Kofferträger links/rechts : Die Kofferträger werden an den Lock it Haltern mittels der Lock it System- Schrauben befestigt.
- Page 9 Kofferträger / Side carrier KAWASAKI Z 900 RS/cafe ab Baujahr 2018 / from date of manufacture 2018 Artikel Nr.: / Item-no.: 2533 00 01 Schwarz/black HINWEISE ZUR KOFFERMONTAGE HINT: ASSEMBLING SIDE CASES Montage des Metalladapters zum Einhaken des Kofferhalteschlosses Die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset. Die notwendigen Schrauben zur Montage der Metalladapter am Kofferträger sind beigefügt (Zylinderschraube M6 x 16, U-Scheiben ø6,4, selbstsichernde Muttern M6).
