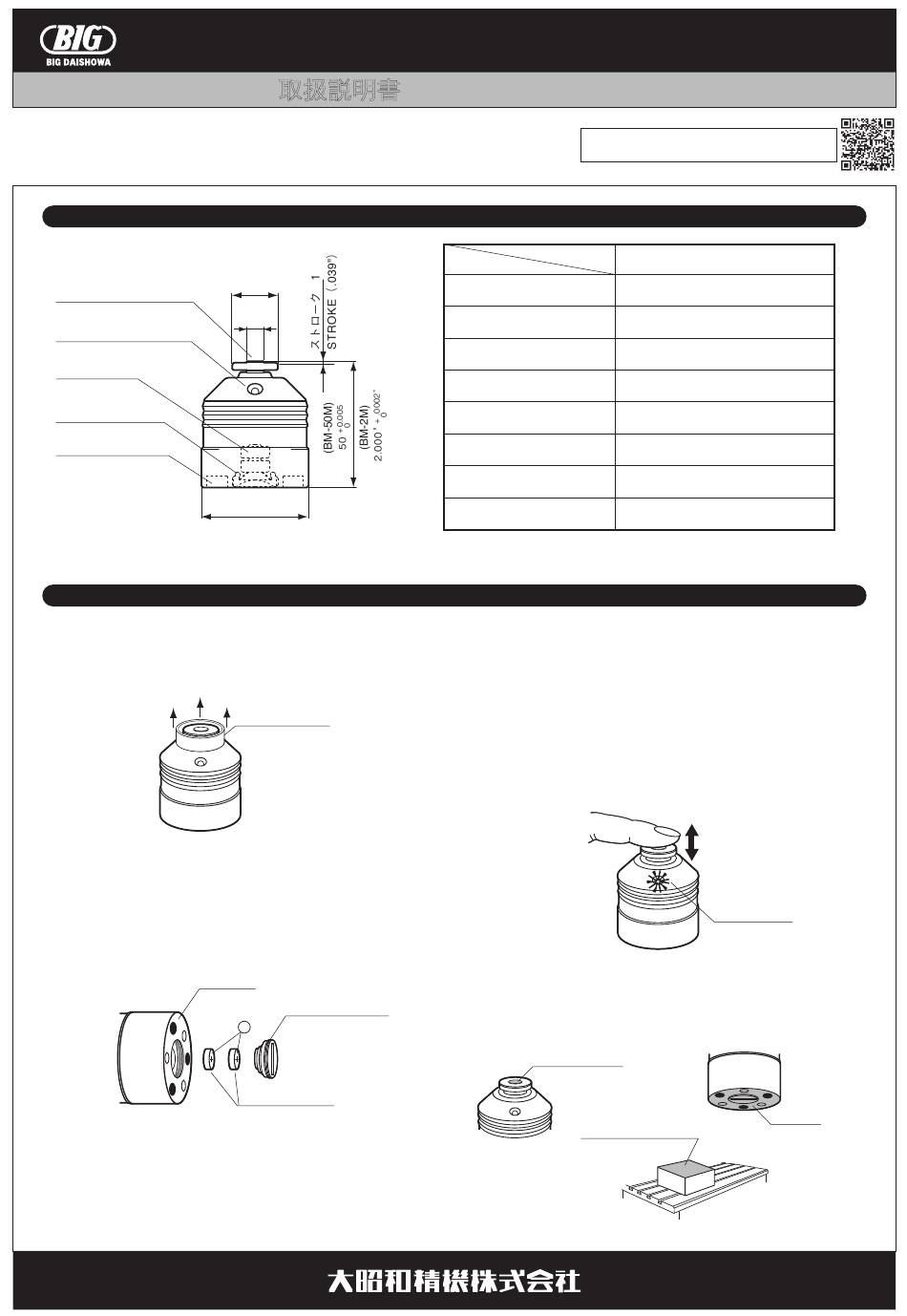

Big Daishowa BASE MASTER MICRO Operation Manual

ベースマスター マイクロ
・ご使用前に必ず本書をお読みいただき、ご使用される方がいつでも見ることができる場所に必ず保管してください。
・本商品は、弊社の厳密なる品質および精度検査に合格した事を証明致します。
・Please read these instructions before use and keep them where the operator may refer to them whenever necessary.
・We certify this product has passed our rigorous inspections of quality and accuracy.
測定面（セラミック）
SENSOR PLATE (ceramic)
LED(緑)
LED(green)
バッテリ−
BATTERY
バッテリ−キャップ
BATTERY CAP
マグネット
MAGNET
1.
運搬 ・ 梱包時における測定子の作動防止のために付属している測定子
カバ−を必ず取り外してご使用ください。
Remove the protection cover on the sensor plate, which is applied to
avoid errors during transport or storage, before use.
2.
底面のバッテリ−キャ ップをコイン等で取り外し、 付属のバッテリ−(SR44)
2個を下図のように入れバッテリ−キャ ップを締め込んでください。
方向を逆に入れるとLEDが点灯しません。
Turn and remove the battery cap using a coin or similar and load the 2
batteries (SR44) as following illustration and then tighten the cap. If set
reversely, the LED does not turn on.
取扱説明書
寸法及び主な仕様 MAIN SPECIFICATIONS
φ18 (φ.709")
φ7
(φ.276")
φ42.5
(φ1.673")
ご使用になる前に PREPARATIONS FOR OPERATION
測定子カバ−
Protection cover
本体底面
Unit sole
バッ テ リ −キ ャ ッ プ
Battery Cap
＋側
バッ テ リ − SR44
Battery SR44
BASE MASTER MICRO
OPERATION MANUAL
型式 Model
項目 Items
測 定 圧

Measurable pressure

ス ト ロ − ク
Relief stroke
繰り返し精度
Repeatability accuracy
タ ッ チ 信 号
Touch signal
電 池 形 式
Battery type
電 池 寿 命

Battery life

質 量

Weight

最小測定工具
Min. measurable tool diameter
※測定面の径より大きい刃具は使用できません。
BM-50M / BM-2M will not function for a tool, which has larger diameter than the sensor plate.
3.
内部の精密スライ ド部やシ−ル部の潤滑油が硬化して、 測定子のス トロ−クが
不安定な場合がありますので、 数回指で測定子を１mm程度ス トロ−クさせて
からご使用ください。
また、 ス トロ−クの際にLED(緑)の点灯を確認してください。 LED(緑)が点灯し
ない場合や点灯が弱い場合は、 バッテリ−寿命ですのでバッテリ−を2個とも
新品に交換してください。
The lubricant arount the slide shaft and the sealing, is likely to harden
under the circumstances such as the cold weather or a long interval at rest,
causing deficient stroke of the sensor plate. Please press the sensor plate
by approx. 1mm several times before use.
Make sure at each stroke that the LED(green) turns on. If it does not turn
on or lights feebly, the batteries have run or are running down. Replace
the batteries with new ones.
4.
本器の測定面 ・ 底面およびワ−ク取り付け面の油分やゴミ等を取り除いて測定
を行ってください。
Completely remove oil, dust, etc from the sensor plate, unit sole and
mounting surface prior to measuring operation.
測定面
SENSOR PLATE
OPERATION MANUAL DOWNLOAD SITE
http://big-daishowa.com/manual_index.php
BM-50M / BM-2M
0.3N
( 1.079OZ )
1mm
( .039" )
± １ μ ｍ （2σ） ±
(
.00004"
LED （緑） 点灯
( LED green on )
SR44 2
×
連続10時間
10hours ( continuous use )
240g
( 8.466OZ )
φ 0.05mm
( .002" )
数回スロ ト−ク
Several strokes
LED （緑） 点灯
LED green on
ワ−ク取り付け面
Mounting surface
■本 社
東 大 阪 市 西 石 切 町 3 丁 目 3 - 3 9 〒579-8013
TEL.072 （ 982） 2312 （ 代） FAX.072 （ 980） 2231
®
)
( 2σ )
本体底面
Unit sole
