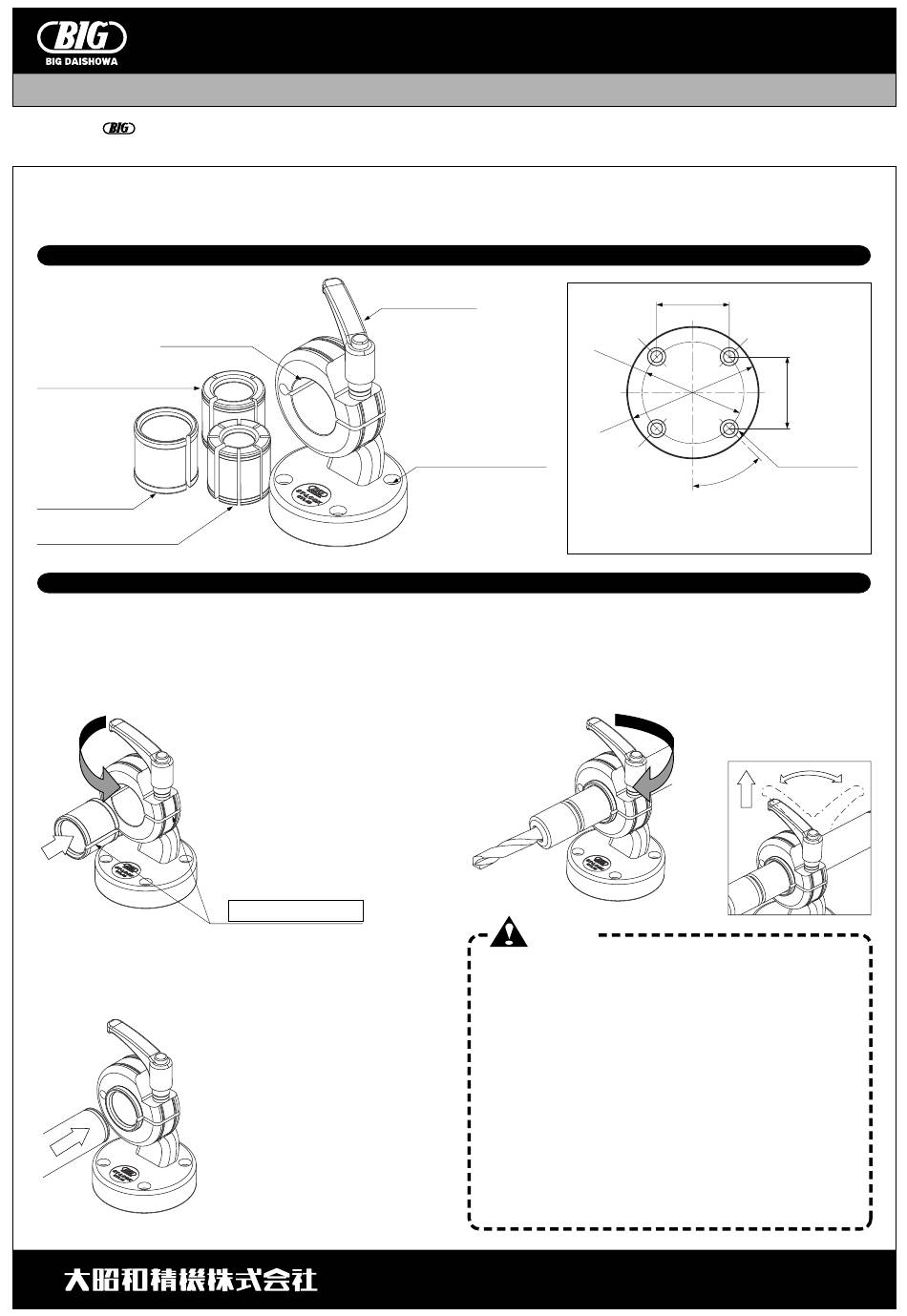

Big Daishowa ST LOCK Operation Manual

この度は、 STロックをお買い求めいただき誠にありがとうございます。ご使用前にあたっては必ず本書をお読みいただき、ご使用され
る方がいつでも見る事ができる場所に必ず保管していただきますようお願いいたします。
STロックはストレートシャンクのコレットチャック専用の刃具交換台です。付属するスリーブを交換することでST20、ST25、
ST32のコレットチャックで作業を行っていただく事ができます。
スリーブ取付口
交換用スリーブ(φ25)
交換用スリーブ
(φ32)
交換用スリーブ(φ20)
1.スリーブの取付け
・交換用スリーブを本体に取り付けます。
スリーブはφ20、 25、 32の3種類が付属しますので、ご使用
になるストレートシャンクに合わせてお選びください。
2.ストレー トシャンクの取付け
STロック
クランプレバー
・クランプレバーを緩めた後、本体の
スリーブ取り付け口とスリーブの中
心を合わせ、手でスリーブを押し込
みます。このときスリーブを手で縮
めると入れやすくなります。
・スリーブには一箇所だけ内径部に貫
通した割りが設けてあります。
これを本体の割りと位置を合わせる
ように取り付けてください。
割り位置を合わせる。
・クランプレバーが緩んだ状態でスリ
ーブ内径とシャンク中心を合わせ、
真っすぐにシャンクを挿入します。
・こじたまま無理に押し込もうとする
とスリーブが外れたりスリーブを傷
つける恐れがあります。
・安定して作業を行なうために、コレ
ットチャックの締付ナットが本体の
近くに来るまで挿入するようにして
ください。ただし、研磨ヌスミ部は
クランプしないでください。スリー
ブが傷つく恐れがあります。
■ 東 部 支 店
■ 仙 台 営 業 所
■ 北関東営業所
■ 南関東営業所
■ 長 野 営 業 所
取扱説明書
各部の名称
座ぐり付ボル ト穴×4
(M6六角穴付ボル ト用)
使用方法
3.ストレートシャンクのクランプ
・クランプレバーを矢印方向に回し、 ストレートシャンクを固定
します。
ご注 意
・ 空締めは行わないでください。内径が縮んでストレート シ ャ
ンクが入らなくなる恐れがあります。
・ ストレー トシャンクの外径部はあらかじめウエスなどで拭い、
付着した切りくずなどの異物を取り除いてください。
異物はスリーブを傷つけるだけではなく、スリーブに異物が
付着したままご使用になられると、ストレートシャンクを傷
つけることになります。
・
スリーブやストレートシャンクに油分が付着していると、把
持力が低下する場合があります。清浄な灯油などをひたした
ウエスなどで拭い、油分を取り除いてください。
・ 本体やスリーブの溝に異物が付着すると、正常に作動しなく
なる場合があります。ご使用前にエアーなどで異物を取り除
いてください。
・
切欠きのあるシャンクはクランプしないでください。スリー
ブが変形する恐れがあります。
