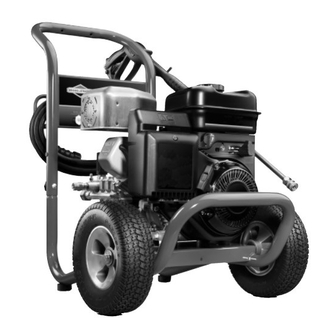

Pressure Washer

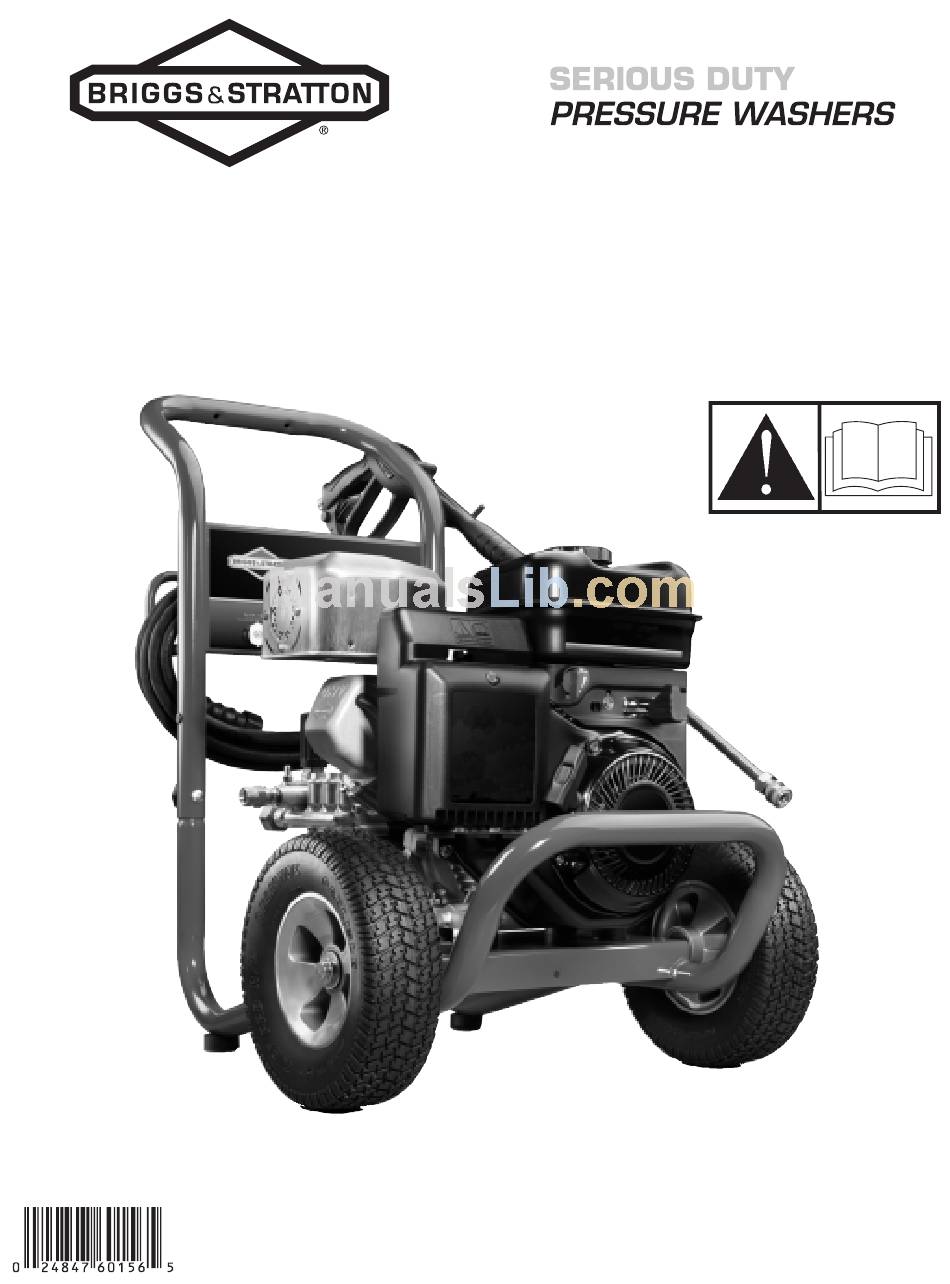

Operator's Manual
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
JEFFERSON, WISCONSIN, U.S.A.
Manual No. 203293GS Revision - (04/09/2007)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 020324-0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Briggs & Stratton 020324-0

Summary of Contents for Briggs & Stratton 020324-0

  • Page 1: Pressure Washer

    Pressure Washer Operator’s Manual BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A. Manual No. 203293GS Revision - (04/09/2007)

  • Page 2: Where To Find Us

    Where to Find Us You never have to look far to find Briggs & Stratton support and service for your pressure washer. Consult your Yellow Pages. There are over 30,000 Briggs & Stratton authorized service dealers worldwide who provide quality service. You can also contact Briggs &...

  • Page 3: Table Of Contents

    Pressure Washer Location........10...

  • Page 4: Operator Safety

    The Emission Control System for this pressure washer is warranted for standards set by the Environmental Protection Agency and the California Air Resources Board.
  • Page 5 Fire or explosion can cause severe burns or death. WHEN ADDING OR DRAINING FUEL • Turn pressure washer OFF and let it cool at least 2 minutes before removing fuel cap. Loosen cap slowly to relieve pressure in tank. • Fill or drain fuel tank outdoors.
  • Page 6 Spray gun traps high water pressure, even when engine is stopped and water is disconnected, which can cause injury. • DO NOT allow CHILDREN to operate pressure washer. • NEVER repair high pressure hose. Replace it. • NEVER repair leaking connections with sealant of any kind.
  • Page 7 • Always wear safety goggles when using this equipment or in vicinity of where equipment is in use. • Before starting the pressure washer, be sure you are wearing adequate safety goggles. • NEVER substitute safety glasses for safety goggles.

  • Page 8: Assembly

    Assembly Read entire operator’s manual before you attempt to assemble or operate your new pressure washer. Your pressure washer requires some assembly and is ready for use after it has been properly serviced with the recommended oil and fuel. If you have any problems with the assembly of your pressure washer, please call the pressure washer helpline at (800) 743-4115.

  • Page 9: Add Engine Oil

    Fire or explosion can cause severe burns or death. WHEN ADDING FUEL • Turn pressure washer OFF and let it cool at least 2 minutes before removing fuel cap. Loosen cap slowly to relieve pressure in tank. • Fill fuel tank outdoors.

  • Page 10: Connect Hose And Water Supply To Pump

    • There MUST be at least ten feet (3 m) of unrestricted garden hose between the pressure washer inlet and any device, such as a vacuum breaker or check valve.

  • Page 11: Features And Controls

    Features and Controls Read this Operator’s Manual and safety rules before operating your pressure washer. Compare the illustrations with your pressure washer, to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. A - Spray Tips — Detergent, 0°, 15°, 25° and 40°: for various high pressure cleaning applications.

  • Page 12: Operation

    • Keep at least 5 ft. (1.5 m) clearance on all sides of pressure washer including overhead. Place pressure washer outdoors in an area that will not accumulate deadly exhaust gas. DO NOT place pressure washer where exhaust gas (A) could accumulate and enter inside or be drawn into a potentially occupied building.

  • Page 13: How To Start Your Pressure Washer

    To start your pressure washer for the first time, follow these instructions step-by-step. This starting information also applies if you have let the pressure washer sit idle for at least a day. 1. Place pressure washer outside near a water source capable of supplying water at a flow rate greater than 1.0 gallons per minute more than the pressure washer...

  • Page 14: How To Stop Your Pressure Washer

    Spray gun traps high water pressure, even when engine is stopped and water is disconnected, which can cause injury. • DO NOT allow CHILDREN to operate pressure washer. • Keep high pressure hose connected to pump and spray gun while system is pressurized.

  • Page 15: How To Use Spray Tips

    The quick–connect on the nozzle extension allows you to switch between five different quick connect spray tips. Spray tips can be changed while pressure washer is running once spray gun trigger safety lock is engaged. The spray tips vary the spray pattern as shown below.

  • Page 16: Pressure Washer Rinsing

    Kickback from spray gun can cause you to fall. • Operate pressure washer from a stable surface. • Be extremely careful if you must use the pressure washer from a ladder, scaffolding, or any other similar location. • Firmly grasp spray gun with both hands when using high pressure spray to avoid injury when spray gun kicks back.

  • Page 17: Maintenance

    Replace more often under dirty or dusty conditions. General Recommendations Regular maintenance will improve the performance and extend the life of the pressure washer. See any qualified dealer for service. The pressure washer’s warranty does not cover items that have been subjected to operator abuse or negligence. To...

  • Page 18: Pressure Washer Maintenance

    Inspect cooling air slots and openings on the pressure washer. These openings must be kept clean and unobstructed. Pressure washer parts should be kept clean to reduce the risk of overheating and ignition of accumulated debris. • Use a damp cloth to wipe exterior surfaces clean.

  • Page 19: Pump Oil Maintenance

    10. Start engine following instructions How to Start Your Pressure Washer. 11. Test pressure washer by operating with each quick connect spray tip. O-Ring Maintenance Purchase an O-Ring/ Maintenance Kit, model 6048, by contacting the nearest authorized service center. It is not included with the pressure washer.
  • Page 20 Oil level should be checked prior to each use or at least every 5 hours of operation. Keep oil level maintained. 1. Make sure pressure washer is on a level surface. 2. Clean area around oil fill and remove oil fill cap.
  • Page 21 Service Air Cleaner Your engine will not run properly and may be damaged if you run it with a dirty air cleaner. Service the air cleaner once every 25 hours of operation or once each year, whichever comes first. Service more often if operating under dirty or dusty conditions.

  • Page 22: After Each Use

    Follow these procedures after every use: 1. Flush detergent siphoning tube by placing the filter into a pail of clean water while running pressure washer in low pressure mode. Flush for one to two minutes. 2. Shut off engine, turn off water supply, point gun in a safe direction, press red button and squeeze trigger to relieve trapped pressure, and let engine cool.

  • Page 23: Winter Storage

    Pull recoil handle twice. Disconnect 3-foot hose. 4. Store unit in a clean, dry area. Long Term Storage If you do not plan to use the pressure washer for more than 30 days, you must prepare the engine and pump for long term storage.

  • Page 24: Troubleshooting

    Troubleshooting Problem Pump has following problems: failure to produce pressure, erratic pressure, chattering, loss of pressure, low water volume. Detergent fails to mix with spray. Engine runs good at no-load but "bogs" when load is added. Engine will not start; or starts and runs rough.

  • Page 25: Warranties

    Warranties Emissions Control System Warranty Briggs & Stratton Corporation (B&S), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emissions Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) California, United States and Canada Emissions Control Defects Warranty Statement The California Air Resources Board (CARB), U.S.

  • Page 26: Emission Information

    2. Length of Coverage B&S warrants to the initial owner and each subsequent purchaser that the Warranted Parts shall be free from defects in materials and workmanship which caused the failure of the Warranted Parts for a period of two years from the date the engine is delivered to a retail purchaser.

  • Page 27: Pressure Washer Owner Warranty

    Similarly, the warranty is void if the manufacturing date or the serial number on the pressure washer or engine has been removed or the equipment has been altered or modified.

  • Page 28: Product Specifications

    Product Specifications Model 020324 Outlet Pressure ....2,800 PSI (193 BARS) Flow Rate ....3.0 GPM (11.3 liters/min) Water Supply Temperature .

  • Page 29: Manual Del Operario

    Limpiadora a presión Manual del Operario BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A.

  • Page 30: Dónde Encontrarnos

    Muchas gracias por comprar este limpiadora a presión Briggs & Stratton de gran calidad. Nos alegra que haya depositado su confianza en la marca Briggs & Stratton. Siempre que sea utilizado de acuerdo con las instrucciones de este manual, su limpiadora a presión Briggs &...
  • Page 31 Tabla de Contenido Seguridad de Operario ......2 Derscripción del Equipo........2 Reglas de seguridad .

  • Page 32: Seguridad De Operario

    Seguridad de Operario Derscripción del Equipo Lea este manual de manera cuidadosa y familiarícese con su limpiadora a presión. Conozca sus usos, sus limitaciones y cualquier peligro relacionado con el mismo. Este sistema residencial de alto poder y de alta calidad, posee una llanta de 10 pulgadas, una bomba equipada con un sistema de enfriamiento, un sistema de inyección química, una extensión de lanzas que se pueden conectar...
  • Page 33 ADVERTENCIA Al motor funcionar, se produce monóxido de carbono, un gas inodoro y venenoso. Respirar monóxido de carbono puede provocar dolor de cabeza, fatiga, mareos, vómitos, confusión, ataques, náuseas, desmayos o incluso la muerte. Algunas sustancias químicas o los detergentes pueden ser perjudiciales si inhalados o ingeridos, causando la náusea severa, desmayando o para envenenar.
  • Page 34 ADVERTENCIA El retroceso (repliegue rápido) del cable del arrancador puede producir lesiones. El retroceso impedirá que el usuario suelte el cable a tiempo y tirará de su mano y brazo hacia el motor. Como resultado, podrían producirse fracturas, contusiones o esguinces. •...
  • Page 35 ADVERTENCIA El arrancador y otras piezas que rotan pueden enredar las manos, el pelo, la ropa, o los accesorios. • NUNCA utilice la limpiadora a presión sin sus carcasas o tapas de protección. • NO use ropa suelta, joyas o elementos que puedan quedar atrapados en el arranque o en otras partes rotatorias.

  • Page 36: Montaje

    Montaje Lea totalmente el manual del operario antes que intente ensamblar u operar su limpiadora a presión. Su limpiadora a presión requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle suministrado servicio con el combustible y aceite recomendados.

  • Page 37: Agregar Aceite Al Motor

    Agregar aceite al motor 1. Coloque la limpiadora a presión en una superficie plana y nivelada. 2. Limpie la zona de alrededor del orificio de llenado de aceite y quite el tapón amarillo. NOTA: Consulte la sección Aceite, para ver las recomendaciones relativas al aceite.

  • Page 38: Conecte La Manguera Y El Suministro De Agua A La Bomba

    Conecte la manguera y el suministro de agua a la bomba AVISO NO haga funcionar la bomba si no tiene el suministro conectado y abierto. • El daño a la limpiadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía. NOTA: Antes de conectar las mangueras, retire y deseche los tapones de transporte de la salida de alta presión y de la entrada de agua de la bomba.

  • Page 39: Características Y Mandos

    Características y mandos Lea el Manual del Operario y las reglas de seguridad antes de poner en marcha su máquina limpiadora a presión. Compare las ilustraciones con su máquina limpiadora a presión para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Guarde este manual para referencias futuras. A - Puntas de rocío —...

  • Page 40: Operando

    Operando Si tiene problemas operando su máquina limpiadora a presión, por favor llame a la línea de ayuda para máquinas limpiadora a presión al (800) 743-4115. Ubicación del limpiadora a presión Espacio libre alrededor del limpiadora a presión ADVERTENCIA Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio.
  • Page 41 9. Mueva el control de la válvula de admisión (A) a la posición "Rápido" ("Fast") , que se distingue con la figura de un conejo. 10. Mueva la palanca del ahogador (B) a la posición "Ahogado" ("Choke") NOTA: En el caso de que el motor esté caliente, asegúrese de que la palanca del ahogador se encuentre en la posición "En marcha"...

  • Page 42: Cómo Detener Su Máquina Limpiadora A Presión

    ADVERTENCIA El chorro de agua a alta presión que este equipo produce, puede atravesar la piel y los tejidos subcutáneos, provocando lesiones de gravedad que podrían dar lugar a la amputación de un miembro. La pistola rociadora contiene agua a alta presión incluso con el motor parado y el agua desconectada, que puede causar la herida.

  • Page 43: Limpieza Y Aplicación Del Detergente

    Para cambiar las puntas de rocío: 1. Desplace hacia atrás el anillo de conexión rápida y tire de las puntas de rocío. Guarde las puntas de rocío en el soporte situado en el manubrio. 2. Seleccione la punta de rocío deseada: •...

  • Page 44: Limpieza Del Tubo De Inyección De Detergente

    Enjuague de la máquina limpiadora a presión Para enjuagar: 1. Retire la punta de rocío negra para detergente de la extensión para boquillas. 2. Seleccione e instale la punta de rocío de alta presión que desee siguiendo las instrucciones de Cómo usar las puntas de rocío.

  • Page 45: Mantenimiento

    Mantenimiento Plan de mantenimiento Siga los intervalos de horas o de calendario, los que sucedan antes. Si opera en condiciones adversas (señaladas más abajo) es necesario un mantenimiento más frecuente. Plan de Mantenimiento - Anote las Fechas a Medida que Lleve a Cabo las Operaciones de Mantenimiento TAREA DE MANTENIMIENTO Antes de Cada Uso...

  • Page 46: Mantenimiento De La Limpiadora A Presión

    Antes de cada uso 1. Revise el nivel de aceite del motor. 2. Limpie los residuos. 3. Revise si existen daños en el colador de la entrada de agua. 4. Revise si existen fugas en la manguera de alta presión. 5.

  • Page 47: Mantenimiento De La Bomba De Aceite

    4. Use un sujetapapeles pequeño para liberar cualquier material extraño que esté tapando la punta de rocío (A). 5. Retire la extensión para boquillas de la pistola. 6. Usando una manguera de jardín, remueva cualquier desecho adicional, poniendo agua en la extensión de la boquilla.
  • Page 48 NOTA: Todo aceite sintético que cumpla las especificaciones ILSAC GF-2, con marca de certificación API y con símbolo de servicio API con SJ/CF ENERGY CONSERVING o superior es un aceite aceptable a todas las temperaturas. El uso de aceite sintético no altera los intervalos de cambio de aceite indicados.
  • Page 49 Para dar servicio al depurador de aire, siga los pasos que se detallan a continuación: 1. Afloje el tornillo (A) y quite la cubierta (B). 2. Remueva cuidadosamente el cartucho (C). 3. Para limpiar el cartucho, golpee ligeramente su costado de papel plegado sobre una superificie firme.

  • Page 50: Despues De Cada Uso

    Despues de cada uso No deberá haber agua en la unidad por largos períodos de tiempo. Los sedimentos de minerales se pueden depositar en partes de la bomba y “congelar” su funcionamiento. Lleve a cabo estos procedimientos después de cada uso: 1.

  • Page 51: Almacenamiento Para Invierno

    Almacenamiento para invierno AVISO Usted deberá proteger su unidad de las temperaturas de congelamiento. • Si no lo hace, dañará permanentemente la bomba y la unidad no podrá funcionar. • La garantía no cubre el daño de la unidad ocasionado por congelamiento.

  • Page 52: Resolución De Problemas

    Resolución de problemas Problema Causa 1. Está usando la punta de rocío de baja presión (negra). 2. La entrada de agua está bloqueada. 3. Suministro de agua inadecuado. 4. La manguera de entrada está doblada o La bomba presenta los presenta fugas.

  • Page 53: Garantías

    GARANTÍAS Garantía del sistema de control de emisiones Briggs & Stratton Corporation (B&S), el California Air Resources Board (CARB, Consejo de recursos de aire de California) y la United States Environmental Protection Agency (U.S. EPA, Agencia estadounidense de protección del medioambiente) Declaración de garantía del sistema de control de emisiones (derechos y obligaciones del propietario para la garantía contra defectos)

  • Page 54: Información Sobre Emisiones

    e. Elementos diversos utilizados en los sistemas anteriores • Válvulas y conmutadores de aspiración, temperatura, posición y temporizados • Conectores y unidades 2. Duración de la cobertura B&S garantiza al propietario inicial y a cada comprador posterior que las piezas garantizadas no tendrán defectos de materiales ni de mano de obra que provoquen su fallo durante un período de dos años a partir de la fecha de entrega del motor a su comprador.

  • Page 55: Garantía Limitada

    POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE UNA LAVADORA A PRESION Fecha de entrada en vigor:1 de Diciembre de 2005. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 Diciembre de 2005. Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente de la lavadora a presión que presente defectos de materiales y/o mano de obra.

  • Page 56: Especificaciones Del Producto

    Limpiadora a Presión Especificaciones del producto Modelo 020324 Presión de salida ....193 BARS (2,800 PSI) Caudal .....11,3 liters/min (3,0 GPM) Temperatura del suministro de agua .
