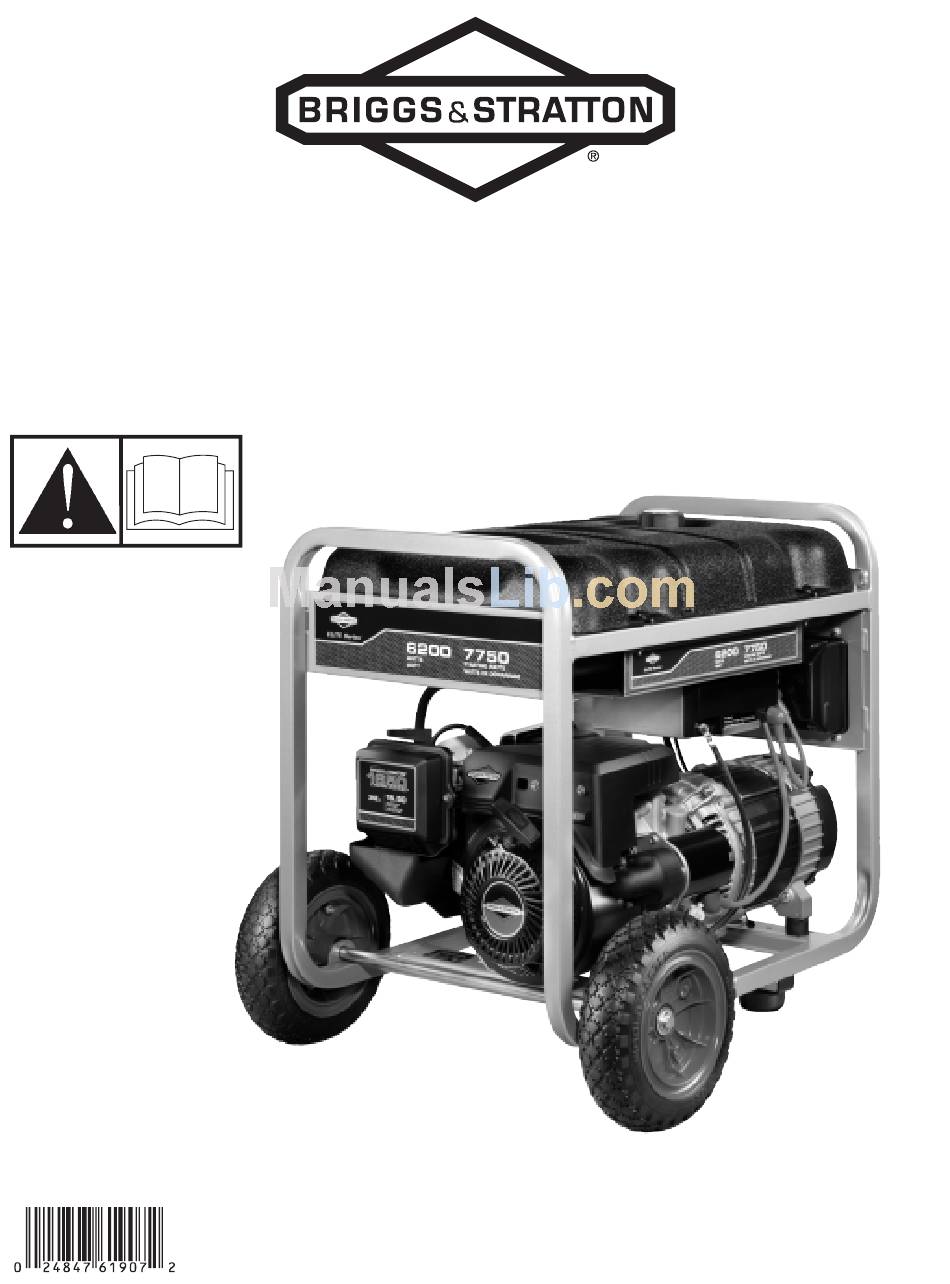

- Page 1 6200 Watt Portable Generator Operator’s Manual BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A. Printed in U.S.A. Manual No. 204330GS Revision A (08/16/2007)
- Page 2 Thank you for purchasing this quality-built Briggs & Stratton generator. We are pleased that you’ve placed your confidence in the Briggs & Stratton brand. When operated and maintained according to the instructions in this manual, your Briggs & Stratton generator will provide many years of dependable service. This manual contains safety information to make you aware of the hazards and risks associated with generator products and how to avoid them.
-
Page 3: Table Of Contents
Table of Contents Operator Safety ....... . . 4 Equipment Description......... 4 Safety Rules. -
Page 4: Operator Safety
Operator Safety Equipment Description Read this manual carefully and become familiar with your generator. Know its applications, its limitations and any hazards involved. The generator is an engine–driven, revolving field, alternating current (AC) generator. It was designed to supply electrical power for operating compatible electrical lighting, appliances, tools and motor loads. - Page 5 WARNING The engine exhaust from this product contains chemicals known to the State of California to cause cancer, birth defects, or other reproductive harm. WARNING Generator produces hazardous voltage. Failure to isolate generator from power utility can result in death or injury to electric utility workers due to backfeed of electrical energy.
- Page 6 WARNING Contact with muffler area can result in serious burns. Exhaust heat/ gases can ignite combustibles, structures or damage fuel tank causing a fire. • DO NOT touch hot parts and AVOID hot exhaust gases. • Allow equipment to cool before touching. •...
-
Page 7: Assembly
Assembly Your generator requires some assembly and is ready for use after it has been properly serviced with the recommended fuel and oil. If you have any problems with the assembly of your generator, please call the generator helpline at (800) 743-4115. If calling for assistance, please have the model, revision, and serial number from the data tag available. -
Page 8: Verify Engine Oil Level
Verify Engine Oil Level The generator engine is shipped from the factory filled with oil (API SJ or higher 10W-30). This allows for generator operation in the widest range of temperature and climate conditions. Before starting the engine, check oil level and ensure that engine is serviced as described in Maintenance. -
Page 9: System Ground
5. Verify that connections to battery and generator are tight and secure. NOTE: Charge prior to use following the instructions in the section Battery Float Charger. System Ground The generator has a system ground that connects the generator frame components to the ground terminals on the AC output receptacles. -
Page 10: Features And Controls
Features and Controls Read this Operator’s Manual and safety rules before operating your generator. Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. A - Choke Lever — Used when starting a cold engine. B - Air Cleaner —... -
Page 11: Cord Sets And Receptacles
Cord Sets and Receptacles Use only high quality, well-insulated, grounded extension cords with the generator’s 120 Volt duplex receptacle. Inspect extension cords before each use. Check the ratings of all extension cords before you use them. Extension cord sets used should be rated for 125 Volt AC loads at 20 Amps or greater for most electrical devices. -
Page 12: Battery Float Charger
Battery Float Charger Use battery float charger jack to keep the starting battery charged and ready for use. Battery charging should be done in a dry location, such as inside a garage. 1. Plug charger into unit’s “Battery Float Charger” jack, which is located next to the start switch. -
Page 13: Operation
Operation Starting the Engine IMPORTANT: Always unplug the battery float charger before starting the generator. Disconnect all electrical loads from the generator. Use the following start instructions: 1. Make sure unit is on a level surface. IMPORTANT: Failure to start and operate the unit on a level surface will cause the unit not to start or shut down during operation. -
Page 14: Connecting Electrical Loads
Connecting Electrical Loads 1. Let engine stabilize and warm up for a few minutes after starting. 2. Plug in and turn on the desired 120 and/or 240 Volt AC, single phase, 60 Hz electrical loads. NOTE: • DO NOT connect 240 Volt loads to the 120 Volt duplex receptacles. -
Page 15: Don't Overload Generator
Don’t Overload Generator Capacity You must make sure your generator can supply enough rated (running) and surge (starting) watts for the items you will power at the same time. Follow these simple steps: 1. Select the items you will power at the same time. 2. -
Page 16: Maintenance
Maintenance Maintenance Schedule Follow the hourly or calendar intervals, whichever occurs first. More frequent service is required when operating in adverse conditions noted below. Maintenance Schedule - Fill in Dates as You Complete Regular Service Maintenance Task Before Every 25 Hours Each Use or Yearly Clean debris... -
Page 17: Battery Maintenance
NOTICE Improper treatment of generator can damage it and shorten its life. • DO NOT expose generator to excessive moisture, dust, dirt, or corrosive vapors. • DO NOT insert any objects through cooling slots. • Use a soft bristle brush to loosen caked on dirt or oil. •... - Page 18 Checking Oil Level Oil level should be checked prior to each use or at least every 5 hours of operation. Keep oil level maintained. 1. Make sure generator is on a level surface. 2. Clean area around oil fill and remove oil fill cap. 3.
- Page 19 Service Spark Arrester The engine exhaust muffler has a spark arrester screen. Inspect and clean the screen every 100 hours of operation or once each year, whichever comes first. If you use your generator on any forest-covered, brush- covered, or grass-covered unimproved land, it must have a spark arrester.
-
Page 20: Storage
Storage The generator should be started at least once every seven days and allowed to run at least 30 minutes. If this cannot be done and you must store the unit for more than 30 days, use the following guidelines to prepare it for storage. Generator Storage •... -
Page 21: Troubleshooting
Troubleshooting Problem Cause 1. One of the circuit breakers is open. 2. Fault in generator. Engine is running, but no AC 3. Poor connection or defective cord set. output is available. 4. Connected device is bad. 1. Short circuit in a connected load. 2. -
Page 22: Warranties
Warranties Emissions Control System Warranty Briggs & Stratton Corporation (B&S), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emissions Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) California, United States and Canada Emissions Control Defects Warranty Statement The California Air Resources Board (CARB), U.S. -
Page 23: Emission Information
2. Length of Coverage B&S warrants to the initial owner and each subsequent purchaser that the Warranted Parts shall be free from defects in materials and workmanship which caused the failure of the Warranted Parts for a period of two years from the date the engine is delivered to a retail purchaser. -
Page 24: Generator Owner Warranty
Effective February 1, 2006 replaces all undated Warranties and all Warranties dated before February 1, 2006 Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is defective in material or workmanship or both. -
Page 26: Product Specifications
(temperature, humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this Series engine. Portable Generator Briggs & Stratton Power Products Group, LLC 900 N. - Page 27 Génératrice portative 6200 watts Manuel d’utilisation BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A.
- Page 28 Merci d’avoir acheté cette génératrice de qualité Briggs & Stratton. Nous sommes heureux que vous fassiez confiance à la marque Briggs & Stratton. Si vous respectez les instructions d’utilisation et d’entretien de ce manuel, vous pourrez vous fiez à votre génératrice Briggs & Stratton durant de nombreuses années. Ce manuel contient des renseignements sur la sécurité...
- Page 29 Table des Matières Sécurité de l’opérateur ......4 Description de l équipement ........4 Règles de sécurité...
-
Page 30: Sécurité De L'opérateur
Sécurité de l’opérateur Description de l équipement Lisez avec soin ce manuel et familiarisez-vous avec votre générateur. Connaissez ses applications, ses limitations et les dangers qu'il implique. Ce générateur est un générateur entraîné par un moteur à champ magnétique rotatif produisant du courant alternatif (c.a.). - Page 31 AVERTISSEMENT L’échappement du moteur de ce produit contient des produits chimiques que l’État de Californie considère comme causant le cancer, des déformations à la naissance ou d’autres dangers concernant la reproduction. AVERTISSEMENT Le moteur, lorsqu'il fonctionne, produit du monoxyde de carbone, un gaz toxique inodore et incolore.
- Page 32 AVERTISSEMENT Le génératrice produit une tension élevée. NE PAS isoler le génératrice de l'installation électrique risque de provoquer des blessures ou même d'être fatal pour les ouvriers électriciens et de causer des dommages au génératrice dus à un "backfeed" d'énergie électrique. •...
-
Page 33: Assemblage
Assemblage Votre génératrice doit être assemblée et vous pourrez l’utiliser après l’avoir correctement remplie d’huile et d’essence recommandées. Si vous avez n'importe quels problèmes avec l'assemblée de votre générateur, s'il vous plaît appeler le helpline de générateur à (800) 743-4115. Si vous téléphonez pour obtenir de l'aide, veuillez avoir disponibles les renseignements du données étiquettent: numéro de modèle, de révision et de série. -
Page 34: Vérification Du Niveau D'huile Du Moteur
Vérification du niveau d’huile du moteur Le moteur de la génératrice a été rempli d’huile (API SJ ou plus 10W-30) avant son expédition de l’usine. Cela permet à la génératrice de fonctionner dans une plage élargie de températures et de conditions climatiques. Avant de démarrer le moteur, vérifiez le niveau d’huile et assurez-vous que le moteur a subi l’entretien décrit dans la section Entretien. -
Page 35: Mise À La Terre Du Système
3. Branchez le rondelle frein, la rondelle plate et la câble de retour (noir) de la batterie (D) par-dessus la vis. 4. Rattachez la vis au terminal négative de pile et serrez. 5. Vérifiez que les branchements de la batterie et du générateur sont appropriés et sécuritaires. -
Page 36: Fonctions Et Commandes
Fonctions et commandes Lisez ce manuel d’utilisation et les règles de sécurité avant d’utiliser votre génératrice. Comparez cette illustration à votre génératrice pour vous familiariser avec l’emplacement des diverses commandes et réglages. Conservez ce manuel à des fins de référence. A - Levier d’étrangleur —... -
Page 37: Cordons Et Prises
Cordons et prises N’utilisez que des rallonges de haute qualité mises à la terre et bien isolées dans la prise double de 120 volts de la génératrice. Inspectez les rallonges avant chaque utilisation. Vérifiez le calibre de chacune des rallonges avant de les utiliser. -
Page 38: Chargeur De Batterie
Chargeur de batterie Utilisez une prise de chargeur de flotteur pour que la batterie de démarrage reste chargée et prête à l'utilisation. Le chargement de la batterie doit être effectué dans un endroit sec, à l'intérieur d'un garage par exemple. 1. -
Page 39: Opération
Opération Démarrage du moteur IMPORTANT: Débranchez toujours le chargeur de flotteur de la batterie avant de démarrer le générateur. Déconnectez toutes les charges électriques du générateur. Suivez ces étapes d'instructions de démarrage dans l'ordre numérique: 1. Assurez-vous que la génératrice se trouve sur une surface de niveau. -
Page 40: Raccordement De Charges Électriques
REMARQUE: Si le moteur démarre après 3 essais, mais qu’il ne fonctionne pas, ou qu'il s'arrête, assurez-vous que la génératrice se trouve sur une surface de niveau et vérifiez si le carter du moteur contient suffisamment d'huile. Il se peut que cette génératrice soit munie d’un système de protection en cas de bas niveau d’huile. -
Page 41: Ne Pas Surchargez Générateur
Ne pas surchargez générateur Capacité Vous devez vous assurer que votre générateur puisse fournir suffisamment de puissance nominale (appareil en marche) et de surtension (au démarrage) pour les appareils que vous voulez alimenter en même temps. Suivez ces étapes simples: 1. -
Page 42: Entretien
Entretien Calendrier d’entretien Respectez le calendrier d’entretien de la génératrice selon le nombre d’heures de fonctionnement ou le temps écoulé, le premier des deux prévalant. Lorsque l’appareil est utilisé dans les conditions adverses décrites ci-dessous, il faut en faire l’entretien plus fréquemment. -
Page 43: Entretien De La Batterie
Nettoyage À tous les jours ou avant de l’utiliser, regardez autour ou sous la génératrice s’il y a des signes de fuites d’huile ou d’essence. Nettoyez les débris accumulés à l’intérieur et à l’extérieur de la génératrice. Gardez toujours la tringlerie, le ressort et les autres commandes du moteur propres. -
Page 44: Entretien Du Moteur
Entretien du moteur AVERTISSEMENT Unintentional peut résulter dans feu ou électrique. LORSQUE VOUS RÉGLEZ OU RÉPAREZ VOTRE GÉNÉRATRICE • Débranchez toujours le câble de bougie et placez-le de façon à ce qu'il ne soit pas en contact avec la bougie. LORS DE TESTS D'ALLUMAGE DU MOTEUR •... - Page 45 Changez l’huile lorsque le moteur est encore chaud, de la façon suivante : 1. Assurez-vous que l’unité se trouve sur une surface de niveau. 2. Débranchez le câble de bougie de la bougie et placez-le à un endroit où il ne peut entrer en contact avec la bougie.
- Page 46 Entretien du pare-étincelles Le silencieux d’échappement du moteur est muni d’un écran pare-étincelles. Examinez et nettoyez l’écran à toutes les 100 heures d’utilisation ou une fois par année, le premier des deux prévalant. Si vous utilisez votre génératrice sur un terrain boisé, couvert de broussailles ou gazonné...
-
Page 47: Entreposage
Entreposage Il est préférable de démarrer la génératrice au moins une fois tous les sept jours et de la laisser fonctionner durant au moins 30 minutes. Si cela n’est pas possible et que vous devez entreposer la génératrice durant plus de 30 jours, suivez les directives ci-après pour préparer l’unité... -
Page 48: Dépannage
Dépannage Problème Cause 1. Un des disjoncteurs est ouvert. 2. Défaillance dans la génératrice. Le moteur fonctionne, mais il 3. Mauvais branchement ou cordon n’y a aucune sortie de C.A. défectueux. 4. L’appareil branché est défectueux. 1. Court-circuit dans une des charges branchées. -
Page 49: Garanties
Garanties Garantie du dispositif antipollution Briggs & Stratton Corporation (B&S), le California Air Resources Board (CARB) et le United States Environmental Protection Agency (U.S. EPA) Énoncé de garantie du dispositif antipollution (Droits et obligations du propriétaire relatifs à la garantie contre les défauts) Énoncé... -
Page 50: Renseignements Sur Les Émissions
e. Éléments divers utilisés dans les systèmes précédemment mentionnés • Soupapes et interrupteurs de dépression, de température, de position, à délai critique • Connecteurs et dispositifs 2. Durée de la couverture B&S garantit au propriétaire initial et à tous les acheteurs ultérieurs que les pièces garanties seront libres de tout défaut de matériel et de main d'œuvre qui pourrait entraîner la défectuosité... - Page 51 GARANTIE DU PROPRIÉTAIRE D'UN GÉNÉRATRICE PORTATIVE BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC À partir du 1er Février 2006, la présente garantie remplace toute garantie non datée et toute garantie dont la date est antérieure au 1er Février 2006 Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces d'génératrice portative défectueuses comportant un vice de matériau ou un défaut de fabrication ou les deux.
-
Page 52: Caractéristiques Du Produit
Génératrice portative Caractéristiques du produit Puissance en watts commençant ...7,750 Watts Puissance en watts ..... .6,200 Watts Courant nominal à...
