  • Page 1 Deutsch Pad Q25 www.ccv.eu...

  • Page 2: Betrieb

    Sicherheits- hinweise Stromversorgung • Vergewissern Sie sich, dass Sie zuerst das Netzteil • Stellen Sie eine ausreichende Belüftung um das des Terminals in die Steckdose stecken und erst Netzteil sicher. Benutzen Sie das Netzteil nicht an dann das Netzteil mit dem Terminal verbinden. Orten mit eingeschränkter Luftzirkulation.

  • Page 3: Wartung

    Transaktionen • Werksrückstellung: Bitte beachten Sie, dass das • Das Terminal ist ausschließlich für bargeldlose Setzen der Werkseinstellungen in Ihrem Terminal Zahlungen mit gültigen Debit-/Kredit- und Kun- alle im Terminal befindlichen Zahlungen löscht. denkarten (Magnetstreifen / Chip / kontaktlos) Bitte führen Sie vor der Rückstellung des Systems konstruiert und darf nur für diese Karten verwen- zwingend einen Kassenschnitt durch.
  • Page 4 Produkt- beschreibung Geräteoberseite: - Kensigton lock Front: - 2,8” Touch-Display, Querformat 320x240 - Kontaktlosfeld (Antenne um das Display › Kontaktlose Karte mittig auf das Display halten) - Magnetstreifenleser (bidirektional) - Funktionstasten (F1/F2/F3) - Tastatur Geräteseite links: - USB-C-Buchse - 3,5mm Klinkenstecker für Kopfhörer Geräteunterseite: - Chipkartenleser Geräterückseite:...
  • Page 5 Inbetrieb- nahme Inhalt Multi-Funktions-Kabel Terminal Netzadapter mit Kabel USB-A Dokumentation CCV Pad Q25 auf Hohlstecker „Erste Schritte“ Verbinden Anschluss an Kassenkommunikation/ Netzwerk Anschluß an Stromversorgung...
  • Page 6 Ablauf 1. Verbinden Sie das Terminal über den mitgeliefer- ten Netzadapter mit der Stromquelle. Verbinden 1. Verbinden Sie das Gerät zudem mit Ihrer Kassen- und Netz- werk-Kommunikation. 2. Die Kassenkommunikation kann über Ethernet/ LAN (ZVT/ O.P.I.), seriell über RS232 (ZVT) oder über WiFi (ZVT/ O.P.I.) erfolgen.

  • Page 7: Bedienung

    Bedienung Zahlung 1. Start der Transaktion an der Kasse 2. Karte einlesen (Chip-, Kontaktlos- oder Magnetstreifen-Leser) 3. Optional: PIN eingeben Transaktionen Zahlungsverfahren wählen (optional): Im “Karte bitte” Bildschirm Zahlungsverfahren wählen und Karte stecken/vorhalten...

  • Page 8: Declaration Of Conformity

    Declaration of Hiermit erklärt die CCV GmbH, dass der Funkanlagentyp CCV Pad Q25 und Conformity dessen Netzteil der Richtlinie 2014/53/EU entspricht. Die vollständigen Texte der EU-Konformitätserklärungen sind unter der folgen- den Internetadresse verfügbar: https://www.ccv.eu/de/download-bar/ Technische Daten Display Kartenleser – 2,8“ kapazitives Touchdisplay (TFT, QVGA...
  • Page 9 Notizen...
  • Page 10 Das Siegel Sollte das Siegel gebrochen sein, kon- verbindet Ober- und Unterschale und bricht bei Öff- taktieren Sie bitte unverzüglich Ihren nung des Terminals. Netzbetreiber! © CCV GmbH https://www.ccv.eu/de/ Alle Rechte vorbehalten. Änderungen vorbehalten. Abbildungen ähnlich. Verwendete Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.
  • Page 11 English Pad Q25 www.ccv.eu...

  • Page 12: Safety Notes

    Safety notes Power • Before you connect the terminal power pack to • Connect the adapter to a proper source. The vol- an electrical outlet, check that the on/off power tage and grounding requirements are found on switch on the terminal is off. If the terminal does the product case and/ or packaging.
  • Page 13 Payment • The terminal is designed only for cashless pay- • If you want to reset your terminal settings (facto- ments using debit, credit, and customer cards ry settings) please make sure that all transactions (magnetic stripe/ chip/ contactless) and must be are transferred to your payment provider by an used only for these cards.

  • Page 14: Product Description

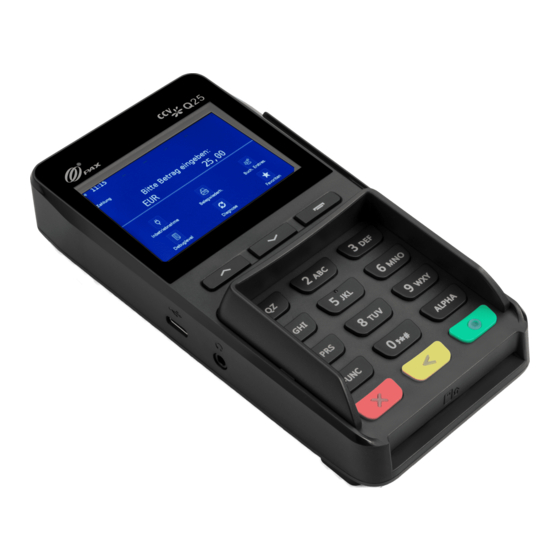

    Product description Top: - Kensigton lock Front: - 2,8” touch display, landscape 320x240 - Contactless area (antenna around the display › tap contactless card central to display) - Magnetic stripe reader (bidirectional) - Function keys (F1/F2/F3) - Keyboard Left side: - USB-C connector - 3,5mm audio jack Bottom side:...
  • Page 15 Startup Content Multi-function cable Terminal Power supply with cable USB-A Document CCV Pad Q25 to power plug “First steps” Connect Connect to network Connect power supply...

  • Page 16: Installation

    Installation 1. Please connect terminal with power supply. You need to plug USB-A cable to power supply 1. Connect and power connector to multi-function cable 2. For your communication to your cash register you can choose ethernet/LAN (ZVT/ O.P.I.), serial RS232 (ZVT) or WiFi (ZVT/ O.P.I.). For the communication to your payment provider ethernet/ LAN and WiFi is available –...
  • Page 17 Handling Payment 1. Start transaction on your cash register 2. Read card (chip reader, contactless reader or magnetic stripe reader) 3. Optional: enter PIN Transactions Select transaction type (optional): Screen “Card please” › press “Select” button › read card...

  • Page 18: Specifications

    Declaration of Hereby declares CCV GmbH the accordance of the radio equipment CCV Pad Conformity Q25 and its power supply to the directive 2014/53/EU. The complete texts of the EU declarations of conformity are available on following internet address https://www.ccv.eu/de/download-bar/...
  • Page 19 Notes...
  • Page 20 The seal sticker gets broken when device will be opened. Please check this seal sticker regularly. © CCV GmbH https://www.ccv.eu/de/ All rights reserved. Subject to change. Similar to illustration.
