Summary of Contents for CCV Pad Next

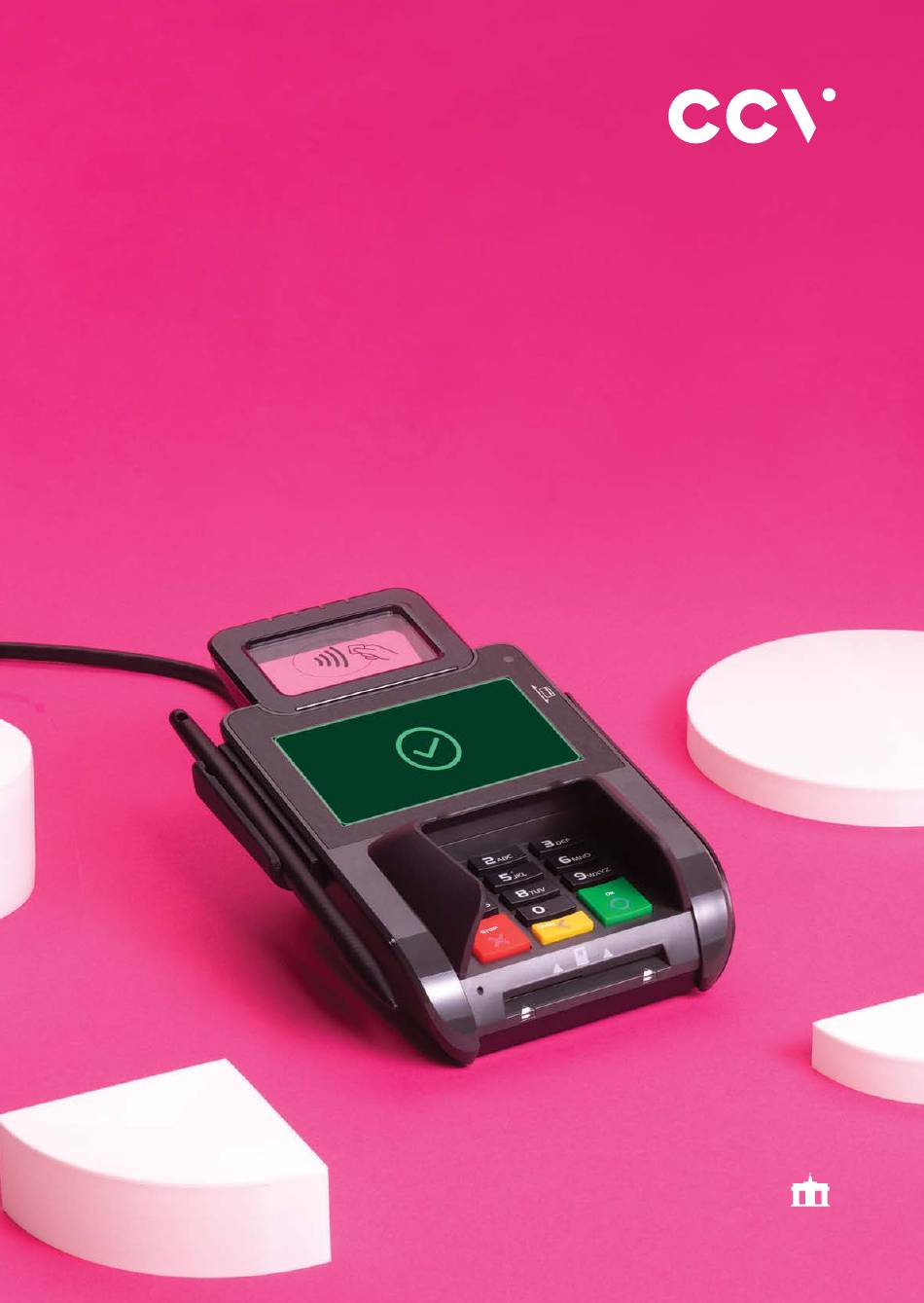

  • Page 1 CCV Pad Next Erste Schritte Deutsch...
  • Page 2 Einführung Digitalisierung am Kassenplatz - kein Problem mit dem CCV Pad Next. Mit der Möglichkeit, wie dem Auslesen von QR- oder Barcodes (1D/2D), der Beacon-Technologie und der Einbindung in die CCV acCEPT-Serverlösung eignet sich das CCV Pad Next besonders für den filialisierten Einzelhandel.

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise Declaration Of Conformity Inbetriebnahme Bedienung S oftkeys Technische Daten CCV Pad Next - Erste Schritte...

  • Page 4: Sicherheitshinweise

    Verlust von Transaktionsdaten und damit zum Ausfall von Zahlung führen. Entfernen Sie niemals die Stromversorgung vom Terminal, wenn dieses gerade eine Zahlung oder andere Vorgänge ausführt („Bitte warten“). Falls diese Meldung länger angezeigt wird, wenden Sie sich bitte an Ihren Netzbetreiber. CCV Pad Next - Erste Schritte...
  • Page 5 Feuchtigkeit aussetzen. Das Gerät bitte nur mit einem leicht feuchtem Tuch abwischen. Keine Reinigungsmittel verwenden. • Für Schäden, die aus der Nutzung von nicht freigegebenen Fremdprodukten (z.B. nicht geeignete Ladeadapter, Netzteile, Akkus, Kabel…) entstehen, wird keine Haftung übernommen. CCV Pad Next - Erste Schritte...
  • Page 6 Versuchen Sie niemals das Terminal zu öffnen. Bei unbefugtem Öffnen werden alle sicherheitsrelevanten Daten gelöscht und das Gerät außer Funktion gesetzt. • Das Entfernen oder Beschädigen von auf dem Gerät aufgebrachten Typenschildern, Siegeln oder Seriennummer-Aufklebern führt zum Erlöschen von jeglichen Gewährleistungsansprüchen. CCV Pad Next - Erste Schritte...
  • Page 7 Benutzerhäufigkeit des Lesers bis 5 mal täglich → Reinigung pro Quartal Benutzungshäufigkeit des Lesers mehr als 5 mal täglich → Reinigung monatlich Bei Nichtbeachtung der Sicherheitshinweise oder falscher Bedienung wird keine Haftung für eventuell auftretende Schäden übernommen. CCV Pad Next - Erste Schritte...

  • Page 8: Declaration Of Conformity

    Declaration Of Conformity CE Declaration of Conformity Hiermit erklärt die CCV GmbH, dass der Funkanlagentyp CCV Pad Next und dessen Netzteil der Richtlinie 2014/53/EU entspricht. Die vollständigen Texte der EU-Konformitätserklärungen sind unter der folgenden Internetadresse verfügbar: https://www.ccv.eu/de/download-bar/ CE Declaration of Conformity Hereby declares CCV GmbH the accordance of the radio equipment CCV Pad Next and its power supply to the directive 2014/53/EU.

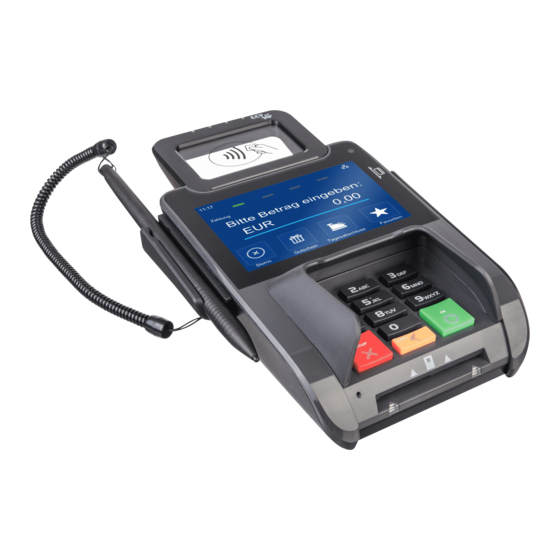

  • Page 9 Produktbeschreibung Reset Button Kontaktlos LEDs Stift für Signaturerfassung Kontaktlosfeld Tastatur Display Chipkarten-Leser Magnetstreifen-Leser CCV Pad Next - Erste Schritte...
  • Page 10 Schraube Terminaldeckel Wandaufhängung Terminaldeckel Kensington-Lock CCV Pad Next - Erste Schritte...

  • Page 11: Inbetriebnahme

    Inbetriebnahme Inhalt Dokumentation CCV Pad Next Externes Netzteil 5VDC, 1A „Erste Schritte“ + Stylus Pen Kommunikationskabel Verbinden CCV Pad Next - Erste Schritte...
  • Page 12 Kassenprotokolle ZVT und O.P.I. mittels TCP/IP immer aktiv und müssen nicht aktiviert werden. Nur im Falle ZVT über eine serielle RS232- Verbindung ist an dieser Stelle die Kassenschnittstelle entsprechend zu aktivieren. CCV Pad Next - Erste Schritte...
  • Page 13 Diagnos und EMV-Diagnose durch. Betriebsbereit Nach erfolgreichem Verbindungsaufbau und Durchführung der Initialisierung, erweiterter Diagnose und EMV- Diagnose druckt das Terminal entsprechende Belege. Bitte kontrollieren Sie diese auf eine erfolgreiche Durchführung. Anschließend ist das Terminal betriebsbereit. CCV Pad Next - Erste Schritte...
  • Page 14 ** Erfolgreich durchgeführt** Terminal ------------------------------------------------ TESTVERSION Terminaltyp CCV Systemtest Terminalfähigkeiten E0F8C8 Erw. Terminalfähigk. 7000F0F001 Diagnose ------------------------------------------------ 09.03.2022 09:57 Zahlungssysteme Terminal-ID 60000384 TA-Nr 095717 ------------------------------------------------ Max: Offlinezähler A0000003 ** Erfolgreich durchgeführt** Zahlungssystem Visa Schlüsselindex Schlüsselindex CCV Pad Next - Erste Schritte...
  • Page 15 Auto. Tagesabschluss Tagesabschluss 09.03.2022 09:57 Terminal-ID TA-Nr 095717 Beleg Nr von: 0073 bis: 0073 Summen EUR Z-system Anzahl Betrag ------------------------------------------------ Mastercard Online Kauf 0001 0.05 Summer 00001 0.05 ------------------------------------------------ Mastercard Online 001 0.05 **Gebucht** CCV Pad Next - Erste Schritte...
  • Page 16 Gerät ausschalten und Gehäuserückseite öffnen Händlerkarte in SAM1-Slot einführen Gehäuserückseite schließen Wird die Händlerkarte entfernt (z.B. Händlerkarten-Tausch), so ist darauf zu achten, dass vorher alle Transaktionen durch einen erfolgreichen Kassenschnitt bzw. durch erfolgreiche Einreichung abgeschlossen wurden. CCV Pad Next - Erste Schritte...

  • Page 17: Bedienung

    2. Beleg kontrollieren („gebucht“) Payment 1. Betrag eingeben 2. Karte einlesen (Chip, Magnetstrei- fen-, oder Kontaktloskarte) (siehe Kartenleser S.17, 18) 4. Beleg kontrollieren 3. PIN-Eingabe (opt.) und Bestätigung Kartenleser Chip-Karte stecken (Chip nach oben) CCV Pad Next - Erste Schritte...
  • Page 18 Signalton) 1 LED → bereit 4 LEDs → Zahlung erfolgreich Storno 1. Funktion Storno 2. Transaktionsnummer eingeben 3. Karte einlesen (Chip-, Mag- 4. PIN-Eingabe (opt.) und netstreifen- oder Kontaktloskarte) Bestätigung (siehe Kartenleser S.17, 18) CCV Pad Next - Erste Schritte...
  • Page 19 (select-Button oder gelbe CORR-Taste) → Karte einlesen → Verfahren wählen oder Umsatzinformationen Funktion Status-Kassenschnitt oder Umsatzinfo über Menü Menü Menü-PIN → Informationen/Zahlungsspeicher → Umsatzjournal, letzter Abschluss oder Zwischensumme Initialisierung/Diagnose 1. Funktion Initialisierung bzw Diagnose 2. Beleg kontrollieren CCV Pad Next - Erste Schritte...

  • Page 20: Softkeys

    CUP (Transaktion mit (Anmeldung am China Union Pay Karte) Netzbetrieb + autom. erweiterter Diagnose) Diagnose (Karten- Entsperren freischaltung, (erforderliche Limit– und Entsperraktion starten, Belegkopfübernahme) z.B. Diagnose) EMV-Konfigurations- diagnose Kontowahl (Übernahme der EMV- (Ziel-Konto wählen) Konfigurationsdaten) CCV Pad Next - Erste Schritte...
  • Page 21 Zwischensumme) Reservierung (Betrag Manuelle wird auf Kundenkonto Kartendateneingabe reserviert) Storno (Zahlung stornieren, nur vor Kassenschnitt möglich) Bitte beachten Sie, dass die Softkey Belegung vom Netzbetreiber definiert wird. Bestimmte Funktionen müssen vor Nutzung freigeschaltet werden. CCV Pad Next - Erste Schritte...

  • Page 22: Technische Daten

    Eingang: 100-240 VAC, 50/60 Hz, Ausgang: 5V/1A Dimensionen (L x B x H) 199 x 112 x 51,3 mm, Gewicht 400 g Umweltbedingungen Betriebstemperatur: 0°C bis 50°C, Lagertemperatur: -20°C bis 70°C, 5%...95% Luftfeuchtigkeit, nicht kondensierend CCV Pad Next - Erste Schritte...
  • Page 23 Siegel bitte regelmäßig auf Beschädigungen. Bei dem Siegel handelt es sich um ein Hologramm, das aus verschiedenen Blickwinkeln die Farbe ändert. Sollte das Siegel gebrochen sein, kontaktieren Sie bitte unverzüglich Ihren Netzbetreiber! Weitere Informationen finden Sie im Handbuch unter: https://www.ccv.eu/de/download-bar/ CCV Pad Next - Erste Schritte...
  • Page 24 © CCV GmbH Alle Rechte vorbehalten. Änderungen vorbehalten. Abbildungen ähnlich. Verwendete Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber. Produkte und Services von CCV sowie Handbücher und Anleitungen von CCV sind ausschließlich für den Gebrauch in der EU/EWR bestimmt. Artikel-Nr. 03282-30...
  • Page 25 CCV Pad Next First Steps English...
  • Page 26 Introduction Digitalisation at the checkout - no problem with the CCV Pad Next. With its functionalities, such as beacon technology or reading QR or barcodes (1D/2D), the CCV Pad Next is particularly suitable for the branch-based retail industry. Scan for...
  • Page 27 Content Safety notes Declaration Of Conformity Productdescription Startup Handling Specifications CCV Pad Next - First steps CCV Pad Next - First steps...

  • Page 28: Safety Notes

    („Please wait…“). If this message appears for a longer period of time, please contact your network provider. CCV Pad Next - First steps...
  • Page 29 Avoid operation in very hot, dusty, moistly, acidly or oily environment. • Do not expose the device to temperatures above 50°C, which can occur behind glass under direct sunlight, or to temperatures below 0°C. CCV Pad Next - First steps...
  • Page 30 Wipe off the device using only a slightly moistened cloth. Do not use cleaning agent. • For damage arising from the use of unapproved external products (e.g. unsuited charging adapters, power supply units, storage batteries, cables, etc.), no liability is assumed. CCV Pad Next - First steps...
  • Page 31 (dry or moist). In case of the non-observance of the safety notices or incorrect use, no liability will be assumed for any damage that occurs. CCV Pad Next - First steps...

  • Page 32: Declaration Of Conformity

    Declaration Of Conformity CE Declaration of Conformity Hereby declares CCV GmbH the accordance of the radio equipment CCV Pad Next and its power supply to the directive 2014/53/EU. The complete texts of the EU declarations of conformity are available on following internet address: https://www.ccv.eu/de/download-bar/...

  • Page 33: Productdescription

    Product description Reset Button Contactless LEDs Stylus Pen Contactless area Keypad Display Chip card reader Magnetic stripe reader CCV Pad Next - First steps...
  • Page 34 Screw backover Mounting Backcover Kensington Lock CCV Pad Next - First steps...

  • Page 35: Startup

    Startup Content Manual „First steps“ CCV Pad Next Power supply 5VDC, 1A + Stylus Pen Communication cable Connection CCV Pad Next - First steps...
  • Page 36 ZVT and O.P.I. via TCP/IP are always active and do not need to be activated. Only in the case of ZVT via a serial RS232 connection, the cash register interface must be activated accordingly. CCV Pad Next - First steps...
  • Page 37 After successfully establishing the connection and carrying out the initialization, extended diagnostics and EMV diagnostics, the terminal will print corresponding documents. Please check this for a successful implementation. Afterwards the terminal is ready for use. CCV Pad Next - First steps...
  • Page 38 ** Erfolgreich durchgeführt** Terminal ------------------------------------------------ Terminaltyp TESTVERSION Terminalfähigkeiten E0F8C8 Erw. Terminalfähigk. 7000F0F001 CCV Systemtest ------------------------------------------------ Diagnose Zahlungssysteme 09.03.2022 09:57 ------------------------------------------------ Terminal-ID 60000384 TA-Nr 095717 A0000003 Max: Offlinezahler Zahlungssystem Visa Schlüsselindex Offlinezähler Schlüsselindex Schlüsselindex Schlüsselindex CCV Pad Next - First steps...
  • Page 39 Auto. Tagesabschluss 09.03.2022 09:57 Terminal-ID TA-Nr 095717 Beleg Nr von: 0073 bis: 0073 Rec. with closure Summen EUR Z-system Anzahl Betrag ------------------------------------------------ Mastercard online Kauf 0001 0.05 Summer 00001 0.05 ------------------------------------------------ MasterCard 0001 0.05 **Gebucht** CCV Pad Next - First steps...
  • Page 40 Turn off the terminal and remove backcover Insert Händlerkarte SIM in SAM1 slot Mount backcover Please do not remove „Händlerkarte“ SIM before executing a successful reconsiliation with closure. Please check the receipt. Otherwise payments can be lost. CCV Pad Next - First steps...

  • Page 41: Handling

    2. Proof your receipt Payment 1. Enter amount 2. Card please … (chip card, magnetic stripe or contactless) (see card reader p. 41, 42) 4. Proof your receipt 3. Enter PIN Card reader Smart card (Chip upside) CCV Pad Next - First steps...
  • Page 42 1 LED → ready 4 LEDs → successful Cancellation 1. Softkey Reversal 2. Enter transaction number 3. Card please … (chip card, 4. Enter PIN magnetic stripe or contactless) (see card reader p. 41, 42) CCV Pad Next - First steps...
  • Page 43 If enabled you can choose your payment application. oder Transaction information Softkey intermediate revenue or Menu → Menü Menü-PIN Information → Transcaction → ..Initialisiation/Diagnosis 1. Softkey initialisation or 2. Proof your receipt diagnosis CCV Pad Next - First steps...
  • Page 44 (choose your payment receipt header…) account) EMV diagnosis Menu (password level Menü (activate EMV merchant, manager or configuration) technician) GeldKarte (starting Select payment appli- a transaction with cation (select your GeldKarte) payment application) CCV Pad Next - First steps...
  • Page 45 Reversal Manual card data (input your card data) (cancel a payment) System information (shows important system information) The softkeys are defined by your payment provider. Some functions must be activated before the first use. CCV Pad Next - First steps...

  • Page 46: Specifications

    Input: 100-240 VAC, 50/60 Hz, Output: 5V/1A Physical (L x W x H) 199 x 112 mm x 53,1, Weight 400 g Environmental Operation temperature: 0°C to 50°C, storage temperature: -20°C to 70°C, 5%...95% relative humidity, non-condensing CCV Pad Next - First steps...
  • Page 47 On the side of your terminal, you will find a seal sticker that guarantees that the device is intact and unopened. If the seal is broken, contact your network provider immediately! Please find further information in the manual which you can download under: https://www.ccv.eu/de/download-bar/ CCV Pad Next - First steps...
  • Page 48 All rights reserved. Subject to change. Similar to illustration. The product names used are trademarks or registered trademarks of the respective owners. CCV products and services, as well as CCV manuals and instructions, are intended for use in the EU/EEA only. Artikel-Nr. 03282-30...
