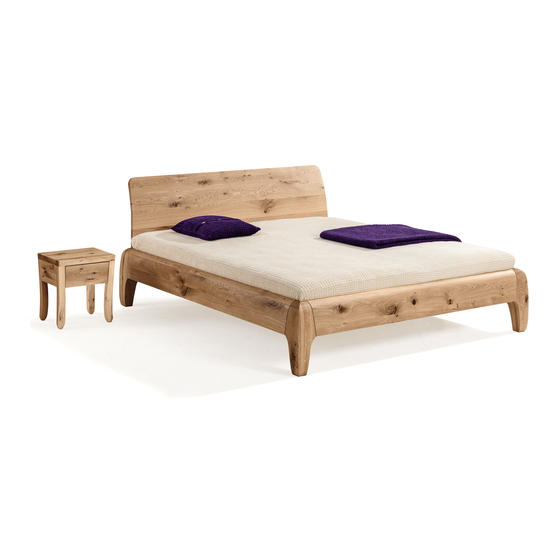

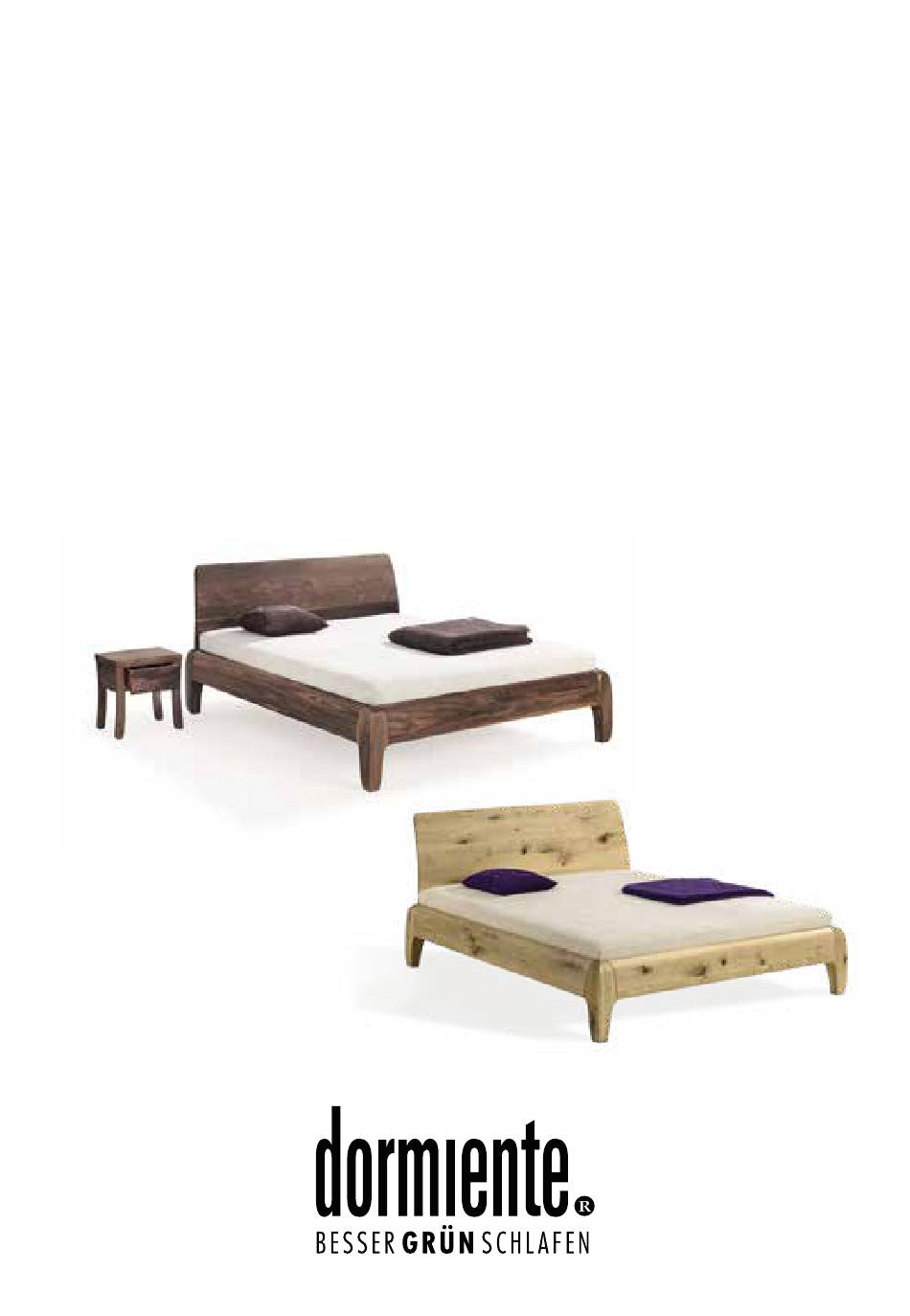

- Page 1 AUFBAUANLEITUNG ASSEMBLY INSTRUCTION GONDA + GONDA MAXI dormiente GmbH • Dormiente Platz - Auf dem langen Furt 14-16 • 35452 Heuchelheim • Germany • Telefon +49 641-96 21 3 - 0...
- Page 2 Should you expe- Sie daran: Holz ist ein Naturprodukt. Jeder Baum wächst anders, rienceany problems we advise you to contact your local dormiente dea- Abweichungen in der Holzfärbung oder Maserung, sowie ein verwachsener ler as soon as possible so they can be dealt with quickly and effectively.
- Page 3 BESCHLÄGE | FITTINGS Maulschlüssel | open-end spanner Inbusschlüssel M8 | allen key M8 16x Gewindestange M8 | 16x threaded rod M8 16x Mutter M8 | 16x nut M8 16x Unterlegscheibe | 16x washer 16 Holzdübel 10mm | 16x wooden dowel 10 mm 6x Flachkopfschraube M8x16 (Mittelleiste) 6x flathead screw M8x16 (centre strut) 4x Flachkopfschraube M8x30 (Rückenlehne)
- Page 4 Drehen Sie die Gewindestangen (3) Verbinden Sie Kopf- und Fußteil mit Verbinden Sie die Seitenteile mit dem Verschrauben Sie die Metallwin- in die Muffen der Füße (kurzes den Füßen und ziehen Sie diese mit Kopf- und Fußteil und ziehen Sie die- kel mit den Flachkopfschrauben Gewinde in die Muffe) und setzen einer Unterlegscheibe (5) und einer...
- Page 5 Drehen Sie den Mittelstützfuß in die Verbinden Sie mit den Flachkopf- Mittelleiste. schrauben (M8x30) (8) die Rücken- lehne fest mit dem Kopfteil. Screw the central support foot into the centre strut. Connect the back rest and the head piece using the flathead screws (8) (M8 x 30).
