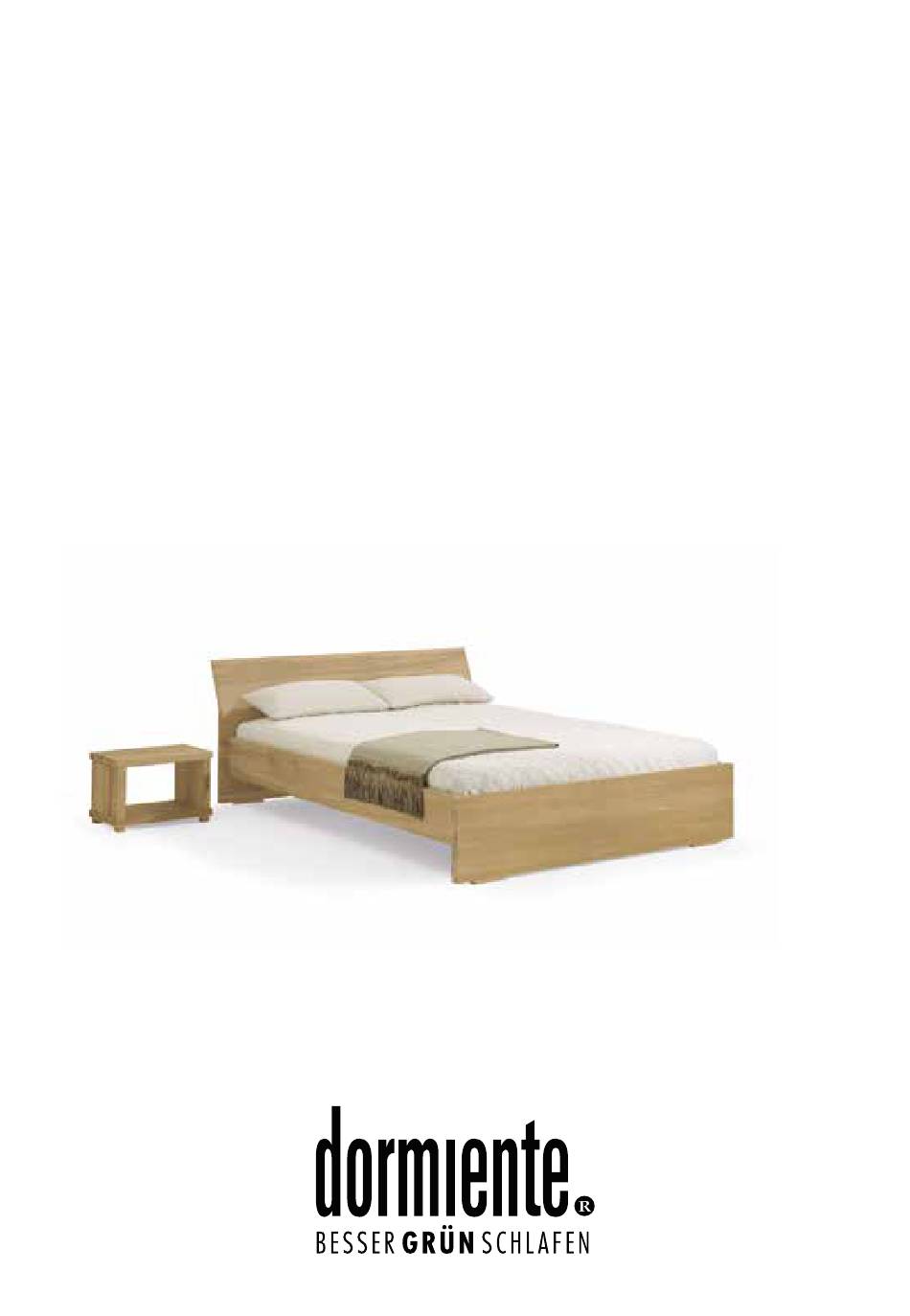

- Page 1 AUFBAUANLEITUNG ASSEMBLY INSTRUCTION ADANA dormiente GmbH • Dormiente Platz - Auf dem langen Furt 14-16 • 35452 Heuchelheim • Germany • Telefon +49 641-96 21 3 - 0...
- Page 2 Should you expe- Sie daran: Holz ist ein Naturprodukt. Jeder Baum wächst anders, rienceany problems we advise you to contact your local dormiente dea- Abweichungen in der Holzfärbung oder Maserung, sowie ein verwachsener ler as soon as possible so they can be dealt with quickly and effectively.
- Page 3 BESCHLÄGE | FITTINGS Maulschlüssel | open-end spanner Inbusschlüssel M8 | allen key M8 8x Gewindestange M8 | 8x threaded rod M8 8x Mutter M8 | 8x nut M8 8x Unterlegscheibe | 8x washer 16x Holzdübel 10mm | 16x wooden dowel 10 mm 16x Holzdübel 6mm (Mittelleiste) 16x wooden dowel 6 mm (centre strut) 6x Flachkopfschraube M8x16 (Mittelleiste)
- Page 4 Drehen Sie die Gewindestangen (3) Stecken Sie die Rückenlehne in die Stecken Sie das Fußteil in die Seiten- Verschrauben Sie die Metallwinkel in die Muffen der Rückenlehne Seitenteile ein und verbinden Sie teile ein und verbinden Sie diese (10) mit den Flachkopfschrauben ein und setzen Sie die Holzdübel diese fest mit einer Unterleg- fest mit einer Unterlegscheibe (5)
- Page 5 Verbinden Sie die Metallwinkel (10) Drehen Sie die Holzdübel (6mm) (7) und die Mittelleiste mit den Flach- in die Auflageleisten ein und be- kopfschrauben (8) (M8x16). festigen Sie diese mit den SPAX- Beachten Sie dabei die bevorzugte Schrauben (9) an den Seitenteilen. Absenktiefe! Beachten Sie dabei die bevorzugte Absenktiefe!
