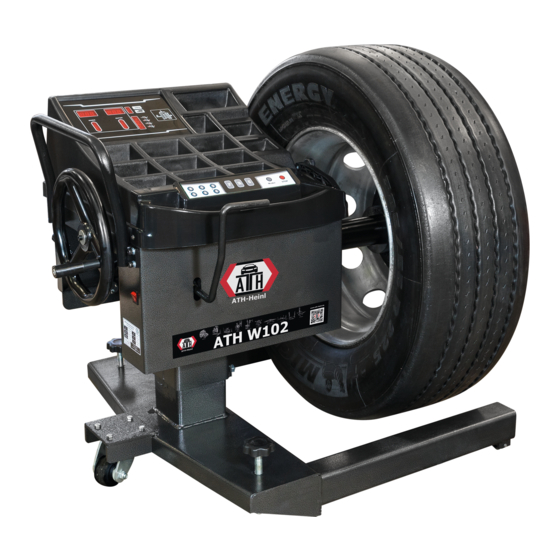

ATH-Heinl W102 Operating Instructions Manual
  1. Manuals
  2. Brands
  3. ATH-Heinl Manuals
  4. Wheel Balancers
  5. W102
  6. Operating instructions manual

ATH-Heinl W102 Operating Instructions Manual

Hide thumbs
Table of Contents

  • Deutsch
    • Table of Contents

    • 1 Einleitung
      • Allgemeine Informationen
      • Beschreibung
      • Bedienung
      • Technische Daten
      • Maßzeichnung

    • 2 Installation
      • Transport & Lagerbedingungen
      • Auspacken der Maschine
      • Lieferumfang
      • Standort
      • Befestigung
      • Elektrischer Anschluss
      • Pneumatischer Anschluss
      • Hydraulischer Anschluss
      • Montage
      • 2.10 Abschlussarbeiten

    • 3 Betrieb
      • Betriebsanweisung
      • Grundsätzliche Hinweise

    • 4 Wartung
      • Verbrauchsmaterialien für Montage, Wartung und Pflege
      • Sicherheitsbestimmungen für Öl
      • Hinweise
      • Wartungsplan Bzw. Pflegeplan
      • Fehlersuche / Fehleranzeige und Abhilfe
      • Wartungs- und Serviceanleitungen
      • Entsorgung

    • 5 Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration of Conformity

    • 6 Anhang
      • Pneumatik-Schaltplan
      • Elektrik-Schaltplan
      • Hydraulik-Schaltplan

    • 7 Garantiekarte
      • Umfang der Produktgarantie

    • 8 Prüfbuch
      • Aufstellungs- und Übergabeprotokoll
      • Prüfplan
      • Sichtprüfung (Befugte Sachkundige Person)

    • 9 Notizen

  • English

  • Français

    • 1 Introduction
      • Informations Générales
      • Description
      • Utilisation
      • Caractéristiques Techniques
      • Croquis Coté

    • 2 Installation
      • Transport Et Conditions de Stockage
      • Déballage de la Machine
      • Livraison
      • Lieu
      • Fixation
      • Raccordement Électrique
      • Raccordement Pneumatique
      • Raccordement Hydraulique
      • Montage
      • 2.10 Travaux Finaux

    • 3 Exploitation
      • Manuel D'utilisation
      • Remarques Générales

    • 4 Maintenance
      • Consommables Pour Le Montage, la Maintenance Et L'entretien
      • Dispositions de Sécurité Pour L'huile
      • Remarques
      • Plan de Maintenance Ou D'entretien
      • Dépannage / Affichage des Défauts Et Solution
      • Instructions de Maintenance Et de Service
      • Élimination

    • 5 Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration of Conformity

    • 6 Annexe
      • Schéma Pneumatique
      • Schéma Électrique
      • Schéma Hydraulique

    • 7 Carte de Garantie
      • Étendue de la Garantie Produit

    • 8 Registre de Contrôle
      • Procès-Verbal D'installation Et de Remise
      • Plan de Contrôle
      • Contrôle Visuel (Personne Qualifiée Autorisée)

    • 9 Notices

  • Čeština

    • 1 Úvod
      • Obecné Informace
      • Popis
      • Obsluha
      • Technické Údaje
      • Rozměrový Výkres

    • 2 Instalace
      • Přeprava a Podmínky Uskladnění
      • Vybalení Stroje
      • Rozsah Dodávky
      • Umístění
      • Upevnění
      • Elektrické Připojení
      • Pneumatické Připojení
      • Hydraulické Připojení
      • Montáž
      • 2.10 ZáVěrečné Práce

    • 3 Provoz
      • Provozní Pokyn
      • Zásadní Upozornění

    • 4 Údržba
      • Spotřební Materiál Pro Montáž, Údržbu a PéčI
      • Bezpečnostní Upozornění Pro Olej
      • Upozornění
      • Harmonogram Údržby, Resp. Harmonogram Ošetření
      • Hledání Závad / Indikace Závady a Náprava
      • Návody K Údržbě a Servisních Prací
      • Likvidace

    • 5 Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration of Conformity

    • 6 Příloha
      • Schéma Pneumatického Zapojení
      • Schéma Elektrického Zapojení
      • Schéma Hydraulického Zapojení

    • 7 Záruční Karta
      • Rozsah Záruky Na Výrobek

    • 8 Kontrolní Deník
      • Protokol O Umístění a Předání
      • Harmonogram Kontrol
      • Vizuální Kontrola (Povolanou Odborně Znalou Osobou)

    • 9 Poznámky

  • Español

    • 1 Introducción
      • Información General
      • Descripción
      • Manejo
      • Datos Técnicos
      • Dibujo Acotado

    • 2 Instalación
      • Transporte y Condiciones de Almacenamiento
      • Desembalaje de la Máquina
      • Volumen de Suministro
      • Ubicación
      • Fijación
      • Conexión Eléctrica
      • Conexión Neumática
      • Conexión Hidráulica
      • Montaje
      • 2.10 Trabajos Finales

    • 3 Funcionamiento
      • Manual de Funcionamiento
      • Indicaciones Básicas

    • 4 Mantenimiento
      • Consumibles para el Montaje, el Mantenimiento y el Cuidado
      • Disposiciones de Seguridad para el Aceite
      • Avisos
      • Plan de Mantenimiento y Cuidado
      • Búsqueda de Fallos/Visualización de Fallos y Subsanación
      • Guías de Mantenimiento y Servicio
      • Eliminación

    • 5 Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration of Conformity

    • 6 Anexo
      • Esquema de Conexiones Neumáticas
      • Esquema de Conexiones Eléctricas
      • Esquema de Conexiones Hidráulicas

    • 7 Tarjeta de Garantía
      • Alcance de la Garantía del Producto

    • 8 Libro de Inspección
      • Protocolo de Instalación y Traspaso
      • Plan de Inspección
      • Inspección Visual (Especialista Autorizado)

    • 9 Notizen

  • Dutch

    • 1 Inleiding
      • Algemene Informatie
      • Omschrijving
      • Bediening
      • Technische Gegevens
      • Maatschets

    • 2 Installeren
      • Transport en Opslag
      • De Machine Uitpakken
      • Leveringsomvang
      • Opstellocatie
      • Bevestiging
      • Elektrische Aansluiting
      • Pneumatische Aansluiting
      • Hydraulische Aansluiting
      • Monteren
      • 2.10 Afsluitende Werkzaamheden

    • 3 Gebruik
      • Gebruikersinstructie
      • Fundamentele Aanwijzingen

    • 4 Onderhoud
      • Verbruiksmaterialen Voor Montage, Onderhoud en Verzorging
      • Veiligheidsvoorschriften Voor Olie
      • Aanwijzingen
      • Onderhoudsschema Resp. Verzorgingsschema
      • Storingen Opsporen/Storingsmeldingen en Verhelpen
      • Onderhouds- en Servicehandleidingen
      • Afvoeren

    • 5 Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration of Conformity

    • 6 Bijlage
      • Pneumatisch Schakelschema
      • Elektrisch Schakelschema
      • Hydraulisch Schakelschema

    • 7 Garantiekaart
      • Omvang Van de Productgarantie

    • 8 Testboek
      • Opstellings- en Overdrachtsrapport
      • Inspectieschema
      • Visuele Inspectie (Door Geautoriseerde Deskundige Persoon)

    • 9 Notities

  • Polski

    • 1 Wprowadzenie
      • Informacje Ogólne
      • Opis
      • Obsługa
      • Dane Techniczne
      • Zwymiarowany Rysunek

    • 2 Instalacja
      • Warunki Transportu I Składowanie
      • Rozpakowanie Maszyny
      • Zakres Dostawy
      • Lokalizacja
      • Mocowanie
      • Przyłącze Elektryczne
      • Przyłącze Pneumatyczne
      • Przyłącze Hydrauliczne
      • Montaż
      • 2.10 Prace Końcowe

    • 3 Praca
      • Instrukcja Eksploatacji
      • Podstawowe Informacje

    • 4 Konserwacja
      • Materiały Eksploatacyjne Do Instalacji, Konserwacji I Pielęgnacji
      • Przepisy Bezpieczeństwa Dotyczące Oleju
      • Wskazówki
      • Harmonogram Konserwacji
      • Wyszukiwanie BłęDów / Sygnalizacja BłęDów I Środki Zaradcze
      • Instrukcje Dotyczące Konserwacji I Serwisu
      • Utylizacja

    • 5 Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration of Conformity

    • 6 Załącznik
      • Schemat Obwodu Pneumatycznego
      • Schemat Obwodu Elektrycznego
      • Schemat Obwodu Hydraulicznego

    • 7 Karta Gwarancyjna
      • Zakres Gwarancji Produktu

    • 8 Dziennik Badań
      • Protokół Ustawiania I Przekazania
      • Harmonogram Kontroli
      • Kontrola Wzrokowa (Upoważniona Osoba Z Odpowiednimi Kompetencjami)

    • 9 Notatki

  • Slovenčina

    • 1 Úvod
      • Všeobecné Informácie
      • Opis
      • Obsluha
      • Technické Údaje
      • Rozmerový Výkres

    • 2 Inštalácia
      • Preprava a Podmienky Uskladnenia
      • Vybaľovanie Stroja
      • Rozsah Dodávky
      • Umiestnenie
      • Upevnenie
      • Elektrické Pripojenie
      • Pneumatické Pripojenie
      • Hydraulické Pripojenie
      • Montáž
      • 2.10 Záverečné Práce

    • 3 Prevádzka
      • Prevádzkový Pokyn
      • Zásadné Upozornenia

    • 4 Údržba
      • Spotrebný Materiál Pre Montáž, Údržbu a Starostlivosť
      • Bezpečnostné Upozornenia Pre Olej
      • Upozornenia
      • Harmonogram Údržby, Resp. Harmonogram Starostlivosti
      • Hľadanie Chýb/Indikácia Chyby a Náprava
      • Návody Na Údržbu a Servisné Práce
      • Likvidácia

    • 5 Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration of Conformity

    • 6 Príloha
      • Schéma Pneumatického Zapojenia
      • Schéma Elektrického Zapojenia
      • Schéma Hydraulického Zapojenia

    • 7 Záručná Karta
      • Rozsah Záruky Na Výrobok

    • 8 Kontrolný Denník
      • Protokol O Umiestnení a Odovzdaní
      • Harmonogram Kontrol
      • Zraková Kontrola (Povolanou Odborne Znalou Osobou)

    • 9 Poznámky

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 48

Quick Links

Download this manual
BEDIENUNGSANLEITUNG /
OPERATING INSTRUCTIONS
ATH
W102
S. 3 (DE)
S. 183 (ES)
S. 47 (GB)
S. 227 (NL)
S. 91 (FR)
S. 271 (PL)
S. 135 (CZ)
S. 315 (SK)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the W102 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ATH-Heinl W102

Summary of Contents for ATH-Heinl W102

  • Page 1 BEDIENUNGSANLEITUNG / OPERATING INSTRUCTIONS W102 S. 3 (DE) S. 47 (GB) S. 135 (CZ) S. 91 (FR) S. 183 (ES) S. 315 (SK) S. 271 (PL) S. 227 (NL)
  • Page 2 W102 ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 2 -...
  • Page 3 BEDIENUNGSANLEITUNG W102...

  • Page 4: Table Of Contents

    Prüfplan .......................... - 38 - Sichtprüfung (Befugte Sachkundige Person) ............... - 39 - NOTIZEN ........................... - 43 - ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 2 -...

  • Page 5: Einleitung

    TIPP: Gibt nähere Informationen zur Funktionsweise und Tipps, um das Gerät effizient zu nutzen. Für alle Arbeiten an der beschriebenen Anlage muss entsprechende Schutzkleidung getragen werden. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 3 -...

  • Page 6: Beschreibung

    7. Hauptschalter mit Notausfunktion zum Ein- und Ausschalten der Wuchtmaschine 8. Gehäuse 9. Ausleger 10. Fixierschrauben ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 4 -...
  • Page 7 2) Anzeige Unwucht AUSSEN 3) Positionsanzeige der Unwucht INNEN 4) Positionsanzeige der Unwucht AUSSEN 5) Anzeige Modus ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 5 -...
  • Page 8 -Taste Die Tasten ausschließlich mit den Fingern bedienen. Auf keinen Fall spitze Gegenstände benutzen. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 6 -...

  • Page 9: Bedienung

    Aufsatz für die Spannglocke verwendet werden. Dieser Aufsatz wird mit den beiliegenden Schrauben befestigt. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 7 -...
  • Page 10 Platzieren Sie nun den Konus von außen und sichern Sie diesen gegen herunterfallen mittels der Spannmutter. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 8 -...
  • Page 11 Uhrzeigersinn und halten Sie dabei die Schnellspannmutter fest. Somit verteilt sich das Gewicht des Rades gleichmäßig auf dem Konus. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 9 -...
  • Page 12 über dem Boden befinden. Sichern Sie die Wuchtmaschine anschließend gegen wegrollen mittels der Stellschrauben am Grundrahmen. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 10 -...
  • Page 13 !!! ACHTUNG: Die Position der Klebegewichte in den einzelnen Programmen sind fest vorgegeben und müssen nebenstehende Abstände einhalten. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 11 -...
  • Page 14 [A] Abstand von Rad zur Maschine [L] Felgenbreite [D] Felgendurchmesser Eingabe mittels entsprechenden Tasten. > > ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 12 -...

  • Page 15: Technische Daten

    1330 x 800 x 1700 mm Gewicht netto / brutto 118 / 180 kg ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 13 -...

  • Page 16: Maßzeichnung

    Maßzeichnung 1700 mm 1330 mm 800 mm ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 14 -...

  • Page 17: Installation

    Bewahren Sie das Verpackungsmaterial unzugänglich für Kinder auf, da es eine Gefahrenquelle darstellen kann. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 15 -...

  • Page 18: Lieferumfang

    (befindet sich auf der Radauswuchtmaschine) Paket #3 (60,5 x 43,5 x 7cm): Felgenmesslehre Messbereich: 3-18 Zoll (80-460 mm) ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 16 -...

  • Page 19: Standort

    Bei Montage auf Etagendecken ist deren ausreichende Tragfähigkeit zu prüfen. Generell ist zu empfehlen, bei Montage auf Etagendecken einen Bausachverständigen zur Begutachtung hinzuzuziehen. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG...

  • Page 20: Elektrischer Anschluss

    Befüllung mit Öl möglich) Es ist die Mindestanforderung und Mindestölmenge zu prüfen bzw. herzustellen. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 18 -...

  • Page 21: Montage

    Aufnahme und schrauben Sie diese ein. 2.9.2 Fixierschrauben anbringen Fixierschrauben in die dazugehörige Bohrung im Grundrahmen anbringen ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 19 -...
  • Page 22 Bringen Sie das Kalibriergewicht (100g) an der 12 Uhr Position auf der Innenseite der Felge an. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 20 -...
  • Page 23 > > ausgewuchtet werden und die Kalibration mit dem ausgewuchteten Rad wieder begonnen werden. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 21 -...
  • Page 24 Sobald auf der Anzeige „run.“ erscheint kann das manuelle Drehen abgebrochen werden. Nun misst die Maschine die Unwucht des Rades. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 22 -...

  • Page 25: 2.10 Abschlussarbeiten

    Hydraulikleitungen und ziehen Sie diese ggf. nach. Achtung: Teileweiße muss dies in regelmäßigen Abständen geprüft ggf. nachgezogen werden (Hinweis in der Anleitung). ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG...

  • Page 26: Betrieb

    Maschine nach Arbeitsende reinigen  Jährlicher Check der Maschinen durch eine beauftragte und unterwiesene Person ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 24 -...

  • Page 27: Grundsätzliche Hinweise

    Schutzmaßnahmen ergreifen. Bewegliche Teile der Maschine können lose Kleidung, lange Haare oder Schmuck erfassen. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 25 -...

  • Page 28: Wartung

    Mindestanforderung für PKW Montier- und PKW/LKW Wuchtmaschine: Schlaganker M8 x 100 Mindestanforderung für LKW Montiermaschine: Schlaganker M12 x 100 ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 26 -...

  • Page 29: Sicherheitsbestimmungen Für Öl

    Verwenden Sie keine Reinigungsmittel, die für die Haut schädlich sind. SOLLTEN DIE GENANNTEN PUNKTE NICHT ERFÜLLT WERDEN, ERLISCHT DER GARANTIEANSPRUCH ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 27 -...

  • Page 30: Wartungsplan Bzw. Pflegeplan

    Gespeicherte Daten sind gelöscht worden 100g Gewicht fehlt Err -8- Drucksensor defekt Strom- oder Hauptplatine defekt ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 28 -...
  • Page 31 Felge bzw. Bremse verantwortlich sein. ACHTEN SIE STETS DARAUF, ORIGINALTEILE UND -ZUBEHÖR ZU VERWENDEN. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 29 -...

  • Page 32: Wartungs- Und Serviceanleitungen

    Kontrollieren Sie den Wasserstand im Abscheider (2). Durch Öffnen des Ventils (B) wird das Wasser  abgelassen. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 30 -...

  • Page 33: Entsorgung

    Die Maschine enthält einige Substanzen, die die Umwelt belasten und dem menschlichen Körper Schaden zufügen können, wenn sie nicht richtig behandelt werden. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG...

  • Page 34: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG...

  • Page 35: Anhang

    ANHANG Pneumatik-Schaltplan Nicht relevant! Elektrik-Schaltplan Nicht relevant! Hydraulik-Schaltplan Nicht relevant! ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 33 -...

  • Page 36: Garantiekarte

    Schadensanzeige mit Bildern innerhalb 24 Stunden an ATH-Heinl senden) Ort & Datum Unterschrift & Stempel ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 34 -...

  • Page 37: Umfang Der Produktgarantie

    Nennspannung, Absicherung) oder unsachgemäße Nutzung (Überlastung, Aufstellung im Freien, techn. Veränderungen) entstanden sind, den Gewährleistungsfall ausschließen! ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 35 -...

  • Page 38: Prüfbuch

    Sie bitte der beiliegenden Bedienungsanleitung. Typenschild Notieren Sie sich nachfolgend alle Daten Hersteller & Typ der verwendeten Montagematerialien: ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 36 -...

  • Page 39: Aufstellungs- Und Übergabeprotokoll

    Nummer und Name VKH Datum und Unterschrift des Betreibers Name und Firmenstempel des Betreibers ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 37 -...

  • Page 40: Prüfplan

    Zustand / Pneumatische Sicherheitseinrichtung Zustand / Mechanische Sicherheitseinrichtung Zustand / Funktionen unter Last Prüfplakette erteilt ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 38 -...

  • Page 41: Sichtprüfung (Befugte Sachkundige Person)

    Mängel behoben **) ____________________________________________________________________ Nichtzutreffendes bitte streichen Bestätigung des Betreibers oder eines Beauftragten mit Datum und Unterschrift ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 39 -...
  • Page 42 Mängel behoben **) ____________________________________________________________________ Nichtzutreffendes bitte streichen Bestätigung des Betreibers oder eines Beauftragten mit Datum und Unterschrift ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 40 -...
  • Page 43 Mängel behoben **) ____________________________________________________________________ Nichtzutreffendes bitte streichen Bestätigung des Betreibers oder eines Beauftragten mit Datum und Unterschrift ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 41 -...
  • Page 44 Mängel behoben **) ____________________________________________________________________ Nichtzutreffendes bitte streichen Bestätigung des Betreibers oder eines Beauftragten mit Datum und Unterschrift ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 42 -...

  • Page 45: Notizen

    NOTIZEN ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 43 -...
  • Page 46 ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 44 -...
  • Page 47 OPERATING INSTRUCTIONS W102...
  • Page 48 Visual inspection (authorised expert) ................. - 39 - NOTIZEN ........................... - 43 - ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 2 -...

  • Page 49: Introduction

    TIP: Provides more information on functionality and tips for using the device efficiently. Appropriate protective clothing must be worn for all work on the described system. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 50: Description

    8. Housing 9. Arm 10. Fixing screws ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 4 -...
  • Page 51 3) Display position of the INTERNAL imbalance 4) Display position of the EXTERNAL imbalance 5) Display mode ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 5 -...
  • Page 52 Only operate the buttons with your fingers. Under no circumstances should sharp objects be used. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 53: Operation

    The extension piece is secured using the screws that are supplied. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 7 -...
  • Page 54 Now position the cone from the outside and secure it against falling off using the clamping nut. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...
  • Page 55 The weight of the wheel will be evenly distributed on the cone. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...
  • Page 56 You can then secure the balancing machine against rolling using the adjusting screws on the base frame. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 10 -...
  • Page 57 ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...
  • Page 58 [L] Rim width [D] Rim diameter Input using the appropriate buttons. > > ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 12 -...

  • Page 59: Technical Data

    1330 x 800 x 1700 mm Net/gross weight 118 / 180 kg ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 13 -...

  • Page 60: Scale Drawing

    Scale Drawing 1700 mm 1330 mm 800 mm ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 14 -...

  • Page 61: Installation

    Keep the packaging material out of the reach of children as it may be hazardous. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 62: Delivery Contents

    Rim gauge Measurement range: 3 - 18 inches (80 - 460 mm) ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 16 -...

  • Page 63: Location

    When assembling on floor coverings, check their load-bearing capacity. A construction expert should be consulted for inspection when mounting on floor coverings. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 64: Electrical Connection

    The minimum requirement and minimum oil quantity must be checked and ensured. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 65: Assembly

    Insert the fixing screws into the corresponding holes in the base frame ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 19 -...
  • Page 66 Position the calibration weight (100 g) at the 12 o’clock position on the inside of the wheel rim. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...
  • Page 67 > > restart calibration using the balanced wheel. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 21 -...
  • Page 68 Manual turning can be stopped as soon as the display shows “run”. The machine will then measure the wheel imbalance. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 69: 2.10 Completion Of Work

    Warning: in some cases, this must be checked at regular intervals and tightened if necessary (note in the instructions). ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 70: Operation

    Annual check of the machine by an authorised and trained person  ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 24 -...

  • Page 71: Basic Information

    Moving parts of the machine can catch loose clothing, long hair or jewellery. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 72: Maintenance

    Minimum requirement for truck mounting machine: Impact anchor M12 x 100 Compressed air system ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 26 -...

  • Page 73: Safety Regulations For Oil

    IF THE ABOVEMENTIONED POINTS ARE NOT FULFILLED, THE WARRANTY CLAIM IS EXCLUDED ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 27 -...

  • Page 74: Maintenance Or Service Plan

    100g weight missing Err -8- Defective pressure sensor Defective power board or motherboard ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 28 -...
  • Page 75 ALWAYS USE ORIGINAL PARTS AND ACCESSORIES. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 29 -...

  • Page 76: Maintenance And Service Instructions

    Check the water level in the separator (2).  Water is drained when the valve (B) is opened.  ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 30 -...

  • Page 77: Disposal

    The machine contains some substances that can pollute the environment and cause harm to the human body if not handled correctly. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 78: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 79: Appendix

    Not relevant! Electric circuit diagram Not relevant! Hydraulic circuit diagram Not relevant! ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 33 -...

  • Page 80: Warranty Card

    ATH-Heinl within 24 hours) Place & Date Signature & Stamp ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 34 -...

  • Page 81: Scope Of The Product Warranty

    (overload, outdoor installation, technical changes) are excluded from the warranty! ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 35 -...

  • Page 82: Inspection Log

    Make a note of all the data below Manufacturer & type of mounting materials used: ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Page 83: Installation And Handover Log

    Date and operator signature Operator name and company stamp ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 37 -...

  • Page 84: Inspection Plan

    Condition / mechanical safety device Condition / functions under load Inspection sticker issued ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 38 -...

  • Page 85: Visual Inspection (Authorised Expert)

    Delete if not applicable Confirmation of operator or a representative with date and signature ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 39 -...
  • Page 86 Delete if not applicable Confirmation of operator or a representative with date and signature ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 40 -...
  • Page 87 Delete if not applicable Confirmation of operator or a representative with date and signature ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 41 -...
  • Page 88 Delete if not applicable Confirmation of operator or a representative with date and signature ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 42 -...

  • Page 89: Notizen

    NOTIZEN ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 43 -...
  • Page 90 ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 44 -...
  • Page 91 MANUEL D'UTILISATION W102...
  • Page 92 Contrôle visuel (personne qualifiée autorisée) ..............- 39 - NOTICES ..........................- 43 - ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 93: Introduction

    Le port de vêtements de protection adéquats est obligatoire pour tous les travaux sur l'installation décrite. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 94: Description

    8. Châssis 9. Potence 10. Vis de blocage ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 4 -...
  • Page 95 4) Indicateur de position du balourd EXTÉRIEUR 5) Indicateur de mode ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 96 Actionnez les boutons uniquement avec les doigts. N'utilisez jamais d'objets pointus. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 97: Utilisation

    Vissez cet embout avec les vis fournies. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 98 à l'aide de l'écrou de serrage pour qu'il ne puisse pas tomber. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 99 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 100 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 101 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 11 -...
  • Page 102 Saisie à l'aide des boutons correspondants. > > ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 12 -...

  • Page 103: Caractéristiques Techniques

    Poids net / brut 118 / 180 kg ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 13 -...

  • Page 104: Croquis Coté

    Croquis coté 1700 mm 1330 mm 800 mm ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 14 -...

  • Page 105: Installation

    Conservez le matériel d'emballage hors de portée des enfants car il peut représenter une source de danger. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 106: Livraison

    Plage de mesure : 3 à 18 pouces (80 à 460 mm) ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 107: Lieu

    à un expert en construction pour une expertise. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 108: Raccordement Électrique

    Il convient de contrôler les exigences minimales et la quantité minimale d'huile et d'en rajouter le cas échéant. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 109: Montage

    Montez les vis de blocage dans le perçage correspondant du châssis. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 110 Appliquez la masse de calibration (100 g) sur la position « 12 heures » du côté intérieur de la jante. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 111 > répéter le calibrage avec la roue équilibrée. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 21 -...
  • Page 112 L'équilibreuse mesure alors le balourd de la roue. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 22 -...

  • Page 113: 2.10 Travaux Finaux

    être contrôlés régulièrement et être resserrés le cas échéant (remarque dans le manuel). ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 114: Exploitation

    Contrôle annuel des machines par une personne mandatée et formée  ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 115: Remarques Générales

    Les vêtements lâches, cheveux longs ou des bijoux peuvent être happés par les pièces mobiles de la machine. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 116: Maintenance

    Exigence minimale pour machines de levage PL : Cheville d'ancrage M12 x 100 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 117: Dispositions De Sécurité Pour L'huile

    DANS LE CAS OÙ CES POINTS NE SONT PAS REMPLIS, AUCUNE RÉCLAMATION EN GARANTIE N'EST ACCEPTÉE ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 118: Plan De Maintenance Ou D'entretien

    Capteur de pression défectueux Platine électrique ou platine principale défectueuse ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 28 -...
  • Page 119 VEILLEZ À TOUJOURS UTILISER DES PIÈCES ET ACCESSOIRES D'ORIGINE. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 120: Instructions De Maintenance Et De Service

    L'eau est évacuée en ouvrant la soupape (B).  ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 30 -...

  • Page 121: Élimination

    ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 122: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 123: Annexe

    Not relevant ! Schéma hydraulique Not relevant ! ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 33 -...

  • Page 124: Carte De Garantie

    24 heures à ATH-Heinl) Lieu et date Signature et cachet ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 34 -...

  • Page 125: Étendue De La Garantie Produit

    (surcharge, mise en place à l'extérieur, modifications techniques) ne sont pas couverts par la garantie. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 126: Registre De Contrôle

    Notez toutes les données ci-dessous Fabricant et type des matériaux de montage utilisés: ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 127: Procès-Verbal D'installation Et De Remise

    Date et signature de l'exploitant Nom et cachet commercial de l'exploitant ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 128: Plan De Contrôle

    État / Fonctions sous charge Plaquette de contrôle délivrée ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 38 -...

  • Page 129: Contrôle Visuel (Personne Qualifiée Autorisée)

    Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 130 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 131 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Page 132 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Page 133: Notices

    NOTICES ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 43 -...
  • Page 134 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 44 -...
  • Page 135 NÁVOD K OBSLUZE W102...
  • Page 136 Vizuální kontrola (povolanou odborně znalou osobou) ............- 40 - POZNÁMKY ......................... - 44 - ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 2 -...

  • Page 137: Úvod

    U všech prací na popsaném zařízení se musí nosit vhodný ochranný oděv. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 3 -...

  • Page 138: Popis

    8. Kryt 9. Výložník 10. Fixovací šrouby ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 4 -...
  • Page 139 3) ukazatel polohy nevyváženosti VNITŘNÍ 4) ukazatel polohy nevyváženosti VNĚJŠÍ 5) ukazatel režimu ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 5 -...
  • Page 140 Tlačítko pro přesné zobrazení Volicí tlačítko -Tlačítko Tlačítka stlačte pouze prsty. Nikdy nepoužívejte špičaté předměty. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 6 -...

  • Page 141: Obsluha

    Při použití většího kuželu je nutné navíc použít násadu pro upínací zvon. Tato násada se připevní přiloženými šrouby. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 7 -...
  • Page 142 Nyní umístěte kužel z vnějšku a zajistěte ho proti pádu pomocí upínací matice. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 8 -...
  • Page 143 Tak se hmotnost kola rovnoměrně rozdělí na kuželu. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 9 -...
  • Page 144 To by se mělo nacházet cca 2 cm nad zemí. Potom vyvažovací stroj zajistěte seřizovacími šrouby na základním rámu proti odjetí. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 10 -...
  • Page 145 !!! POZOR: Poloha nalepovacích závaží v jednotlivých programech je pevně daná a musí být dodrženy následující vzdálenosti. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 11 -...
  • Page 146 [L] šířka ráfku [D] průměr ráfku Zadání údajů pomocí příslušných tlačítek. > > ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 12 -...

  • Page 147: Technické Údaje

    1 330 × 800 × 1 700 mm Hmotnost netto/brutto 118/180 kg ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 13 -...

  • Page 148: Rozměrový Výkres

    Rozměrový výkres 1700 mm 1330 mm 800 mm ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 14 -...

  • Page 149: Instalace

    Obalový materiál stroje pečlivě uskladněte. Obalový materiál uskladněte mimo dosah dětí, neboť představuje zdroj nebezpečí. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 15 -...

  • Page 150: Rozsah Dodávky

    Balík #3 (60,5 x 43,5 x 7cm): Kalibr ráfků Rozsah měření: 3–18 palců (80–460 mm) ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 16 -...

  • Page 151: Umístění

    Při montáži v poschodí musíte zkontrolovat dostatečnou nosnost podlaží. Obecně se v případě montáže v poschodí doporučuje vše konzultovat s odborným znalcem z oblasti stavebnictví, který situaci posoudí. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Page 152: Elektrické Připojení

    Na jednotce úpravy stlačeného vzduchu se musí v pravidelných intervalech provádět údržba. Maximální, resp. minimální tlak zaručují bezvadné fungování bez případných poškození. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Page 153: Hydraulické Připojení

    Montáže strojů smí provádět věcně a odborně znalá osoba. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...
  • Page 154 Upněte již vyvážené kolo (14 nebo 15“) a zadejte hodnoty kola (viz Použití, bod 4). > > ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 20 -...
  • Page 155 Jakmile se zobrazí na displeji „run.“, lze manuální otáčení přerušit. Nyní stroj měří nevyváženost kola. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 21 -...
  • Page 156 že kolo může být vyváženo potom a kalibraci lze znovu spustit s > > vyváženým kolem. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 22 -...
  • Page 157 Jakmile se zobrazí na displeji „run.“, lze manuální otáčení přerušit. Nyní stroj měří nevyváženost kola. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 23 -...

  • Page 158: 2.10 Závěrečné Práce

    (upozornění v návodu). ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 24 -...

  • Page 159: Provoz

    Po ukončení práce stroj vyčistěte  Roční kontrola strojů, kterou provede pověřená a zaučená osoba  ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 25 -...

  • Page 160: Zásadní Upozornění

    Pohyblivé díly stroje mohou zachytit volný oděv, dlouhé vlasy nebo šperky. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 26 -...

  • Page 161: Údržba

    Nárazová kotva M8 x 100 Minimální požadavky na montážní stroj pro nákladní vozidla: ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 27 -...

  • Page 162: Bezpečnostní Upozornění Pro Olej

    Nepoužívejte čisticí prostředky, které škodí pokožce. POKUD UVEDENÉ BODY NESPLNÍTE, ZTRÁCÍTE NÁROK NA GARANCI VÝROBCE ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 28 -...

  • Page 163: Harmonogram Údržby, Resp. Harmonogram Ošetření

    Chybí 100g hmotnosti Er -8- Senzor tlaku defektní Elektrická nebo základní deska defektní ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 29 -...
  • Page 164 MĚJTE NA PAMĚTI, ŽE SE MUSÍ POUŽÍT POUZE ORIGINÁLNÍ DÍLY A PŘÍSLUŠENSTVÍ. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 30 -...

  • Page 165: Návody K Údržbě A Servisních Prací

    Zkontrolujte hladinu vody v odlučovači (2).  Otevřete ventil (B), vypustíte tím vodu.  ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 31 -...

  • Page 166: Likvidace

    Stroj obsahuje některé látky, které zatěžují životní prostředí a mohou poškodit lidské zdraví, pokud se s nimi bude zacházet nesprávně. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Page 167: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Page 168: Příloha

    Schéma pneumatického zapojení Not relevant! Schéma elektrického zapojení Not relevant! Schéma hydraulického zapojení Not relevant! ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 34 -...

  • Page 169: Záruční Karta

    24 hodin na adresu firmy ATH-Heinl) Místo a datum Podpis a razítko ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 35 -...

  • Page 170: Rozsah Záruky Na Výrobek

    (přetížení, umístění venku, techn. změny), mají za následek ztrátu záruky! ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Page 171: Kontrolní Deník

    Typový štítek Poznačte si následně všechny údaje Výrobce a typ používaných montážních materiálů: ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 37 -...

  • Page 172: Protokol O Umístění A Předání

    číslo a název VKH Datum a podpis provozovatele Název a firemní razítko provozovatele ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 38 -...

  • Page 173: Harmonogram Kontrol

    Stav / Mechanické bezpečnostní zařízení Stav / Funkce pod zátěží Kontrolní plaketa udělena ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 39 -...

  • Page 174: Vizuální Kontrola (Povolanou Odborně Znalou Osobou)

    Nedostatky odstraněny **) ________________________________________________________ Nevhodné prosím přeškrtněte Potvrzení provozovatele nebo pověřené osoby s datem a podpisem ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 40 -...
  • Page 175 Nedostatky odstraněny **) ________________________________________________________ Nevhodné prosím přeškrtněte Potvrzení provozovatele nebo pověřené osoby s datem a podpisem ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 41 -...
  • Page 176 Nedostatky odstraněny **) ________________________________________________________ Nevhodné prosím přeškrtněte Potvrzení provozovatele nebo pověřené osoby s datem a podpisem ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 42 -...
  • Page 177 Nedostatky odstraněny **) ________________________________________________________ Nevhodné prosím přeškrtněte Potvrzení provozovatele nebo pověřené osoby s datem a podpisem ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 43 -...

  • Page 178: Poznámky

    POZNÁMKY ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 44 -...
  • Page 179 ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 45 -...
  • Page 180 ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 46 -...
  • Page 181 ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 47 -...
  • Page 182 ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 48 -...
  • Page 183 MANUAL DE INSTRUCCIONES W102...
  • Page 184 Plan de inspección ......................- 38 - Inspección visual (especialista autorizado) ................. - 39 - NOTIZEN ........................... - 43 - ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 185: Introducción

    Para todos los trabajos en el equipo descrito deberá utilizarse la ropa de seguridad correspondiente. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 186: Descripción

    8. Carcasa 9. Brazo 10. Tornillos de fijación ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 4 -...
  • Page 187 3) Indicador de posición de desequilibrio INTERIOR 4) Indicador de posición de desequilibrio EXTERIOR 5) Indicador del modo ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 188 Tecla de selección Botón Toque los botones solo con los dedos. Nunca utilice objetos afilados. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 189: Manejo

    Este accesorio se fija con los tornillos adjuntos. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 190 Coloque ahora el cono desde el exterior y asegúrelo contra caídas mediante una tuerca de sujeción. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 191 De esta forma, el peso de la rueda se distribuye de forma homogénea sobre el cono. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 192 ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 193 ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 194 [D] Diámetro de la llanta Introducción mediante las teclas correspondientes. > > ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 12 -...

  • Page 195: Datos Técnicos

    Aprox. 1330 x 800 x 1700 mm Peso neto/bruto 118/180 kg ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 13 -...

  • Page 196: Dibujo Acotado

    Dibujo acotado 1700 mm 1330 mm 800 mm ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 14 -...

  • Page 197: Instalación

    Mantenga el material de embalaje lejos del alcance de los niños, ya que puede ser una fuente de peligro. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Page 198: Volumen De Suministro

    Paquete #3 (60,5 x 43,5 x 7 cm): Calibre de medición de llantas Rango de medición: 3-18 pulgadas (80-460 mm) ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 199: Ubicación

    Por lo general, se recomienda consultar a un profesional de la construcción en caso de montaje sobre prelosas. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 200: Conexión Eléctrica

    Deberán controlarse y establecerse los requisitos mínimos y la cantidad mínima de aceite. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Page 201: Montaje

    2.9.2 Coloque los tornillos de fijación Coloque los tornillos de fijación en el orificio correspondiente del bastidor de base ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 202 Coloque el peso de calibración (100 g) en la posición de las 12 en el lado interior de la llanta. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...
  • Page 203 > continuación, equilibrarla y volver a iniciar la calibración con la rueda equilibrada. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 21 -...
  • Page 204 En tanto se muestre la indicación «run.» en la pantalla, el giro manual podrá interrumpirse. Ahora la máquina mide el desequilibrio de la rueda. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 205: 2.10 Trabajos Finales

    (véase el manual de instrucciones). ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 206: Funcionamiento

    Inspección anual de la máquina por parte de una persona autorizada y capacitada  ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 207: Indicaciones Básicas

    La ropa suelta, el cabello largo o las joyas pueden quedar atrapados en las piezas móviles de la máquina. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Page 208: Mantenimiento

    Requisito mínimo para máquina de montaje en turismos y máquina de equilibrado en camiones/turismos: Anclaje de percusión M8 x 100 ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 209: Disposiciones De Seguridad Para El Aceite

    No utilice productos de limpieza nocivos para la piel. EL INCUMPLIMIENTO DE LOS PUNTOS MENCIONADOS IMPLICA LA PÉRDIDA DE GARANTÍA ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 210: Plan De Mantenimiento Y Cuidado

    Er -8- Sensor de presión defectuoso Placa de corriente o placa base defectuosa ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 28 -...
  • Page 211 ASEGÚRESE DE UTILIZAR SIEMPRE PIEZAS Y ACCESORIOS ORIGINALES. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 212: Guías De Mantenimiento Y Servicio

    Controle el nivel de agua del colector (2).  El agua se purga abriendo la válvula (B).  ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 30 -...

  • Page 213: Eliminación

    La máquina contiene algunas sustancias que suponen una carga para el medioambiente y podrían causar daños al cuerpo humano si no se manipulan correctamente. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Page 214: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Page 215: Anexo

    Esquema de conexiones eléctricas Not relevant! Esquema de conexiones hidráulicas Not relevant! ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 33 -...

  • Page 216: Tarjeta De Garantía

    ATH-Heinl en un plazo de 24 horas) Lugar y fecha Firma y sello ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 217: Alcance De La Garantía Del Producto

    (sobrecarga, instalación al aire libre, modificaciones técnicas, etc.) provocan la pérdida de la garantía! ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Page 218: Libro De Inspección

    Placa de características Anote los siguientes datos Fabricante y tipo de materiales de montaje utilizados: ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 219: Protocolo De Instalación Y Traspaso

    Dado el caso, número y nombre de VKH Fecha y firma del propietario Nombre y sello de la compañía del propietario ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 220: Plan De Inspección

    Estado/Dispositivos de seguridad mecánicos Estado/Funciones bajo carga Etiqueta de inspección suministrada ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 38 -...

  • Page 221: Inspección Visual (Especialista Autorizado)

    Tachar lo que no proceda Confirmación del propietario o de un encargado con fecha y firma ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 222 Tachar lo que no proceda Confirmación del propietario o de un encargado con fecha y firma ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 223 Tachar lo que no proceda Confirmación del propietario o de un encargado con fecha y firma ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Page 224 Tachar lo que no proceda Confirmación del propietario o de un encargado con fecha y firma ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Page 225: Notizen

    NOTIZEN ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 43 -...
  • Page 226 ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 44 -...
  • Page 227 BEDIENINGSHANDLEIDING W102...
  • Page 228 Inspectieschema ......................- 38 - Visuele inspectie (door geautoriseerde deskundige persoon) ..........- 39 - NOTITIES ........................... - 43 - ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 2 -...

  • Page 229: Inleiding

    Bij alle werkzaamheden aan de beschreven installatie moet geschikte beschermende kleding worden gedragen. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 3 -...

  • Page 230: Omschrijving

    7. Hoofdschakelaar met noodstopfunctie voor het in- en uitschakelen van de balanceermachine 8. Behuizing 9. Ligger 10. Fixeerschroeven ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 4 -...
  • Page 231 2) Weergave onbalans BUITEN 3) Positieweergave van de onbalans BINNEN 4) Positieweergave van de onbalans BUITEN 5) Weergave modus ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 5 -...
  • Page 232 Knop voor Fine-weergave Selectieknop -knop De knoppen uitsluitend met de vingers bedienen. In geen geval puntige voorwerpen gebruiken. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 6 -...

  • Page 233: Bediening

    Bij gebruik van de grootste conus moet bovendien het opzetstuk voor de spanklok worden gebruikt. Dit opzetstuk wordt bevestigd met de meegeleverde schroeven. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 7 -...
  • Page 234 Plaats nu de conus aan de buitenkant en beveilig deze met behulp van een spanmoer tegen naar beneden vallen. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 8 -...
  • Page 235 !!! TIP: Draai het wiel tegen de klok in en houd de snelspanmoer daarbij vast. Zo wordt het gewicht van het wiel gelijkmatig over de conus verdeeld. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 9 -...
  • Page 236 Beveilig de balanceermachine daarna tegen wegrollen door middel van de regelschroeven op het basisframe. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 10 -...
  • Page 237 !!! LET OP: De posities van de plakgewichten in de individuele programma's zijn vast bepaald en moeten de hiernaast aangegeven afstanden aanhouden. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 11 -...
  • Page 238 [A] Afstand van wiel tot machine [B] Breedte velg [D] Diameter velg Invoer door middel van de betreffende knoppen. > > ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 12 -...

  • Page 239: Technische Gegevens

    Afmetingen van de machine (l x b x h) ca. 1330 x 800 x 1700 mm Gewicht netto / bruto 118 / 180 kg ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 13 -...

  • Page 240: Maatschets

    Maatschets 1700 mm 1330 mm 800 mm ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 14 -...

  • Page 241: Installeren

    Bewaar het voor de machine gebruikte verpakkingsmateriaal zorgvuldig. Bewaar het verpakkingsmateriaal buiten het bereik van kinderen, omdat het gevaarlijk voor hen kan zijn. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 15 -...

  • Page 242: Leveringsomvang

    Pakket #3 (60,5 x 43,5 x 7 cm): Wielsteek Meetbereik: 3-18 inch (80-460 mm) ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 16 -...

  • Page 243: Opstellocatie

    ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 17 -...

  • Page 244: Elektrische Aansluiting

    Controleer de minimale vereisten voor de olie en het minimale vulvolume. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Page 245: Monteren

    2.9.2 Breng fixeerschroeven aan Breng fixeerschroeven aan in de bijbehorende boring in het basisframe ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 19 -...
  • Page 246 Draai het wiel nu tot alle dioden aan de zijde BINNEN branden. Breng het kalibreergewicht (100g) aan op de 12-uur-positie aan de binnenkant van de velg. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 20 -...
  • Page 247 > > kalibratie opnieuw te starten met het uitgebalanceerde wiel. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 21 -...
  • Page 248 Zodra in de weergave "run." verschijnt, kan het handmatig draaien worden gestopt. Nu meet de machine de onbalans van het wiel. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 22 -...

  • Page 249: 2.10 Afsluitende Werkzaamheden

    Let op: Deze moet deels regelmatig opnieuw worden gecontroleerd en eventueel worden aangehaald (zie de handleiding). ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Page 250: Gebruik

    Machine na de werkzaamheden reinigen  Jaarlijkse controle van de machines door een geautoriseerde en getrainde persoon.  ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 24 -...

  • Page 251: Fundamentele Aanwijzingen

    Beweegbare onderdelen van de machine kunnen losse kleding, lang haar of sieraden grijpen. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 25 -...

  • Page 252: Onderhoud

    Fischer FIS A M 16 x 200, gegalvaniseerd in combinatie met Fischer Superbond-glascapsule Minimale eisen voor personenautobanden(de)montagemachine en personenauto/vrachtwagenwielenbalanceermachine: Slaganker M8 x 100 ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 26 -...

  • Page 253: Veiligheidsvoorschriften Voor Olie

    Gebruik geen reinigingsmiddelen die schadelijk zijn voor de huid. ALLE AANSPRAKEN OP GARANTIE VERVALLEN WANNEER NIET AAN DE GENOEMDE PUNTEN IS VOLDAAN ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 27 -...

  • Page 254: Onderhoudsschema Resp. Verzorgingsschema

    Err -7- Opgeslagen gegevens zijn gewist. 100g-gewicht ontbreekt. Err -8- Druksensor defect. Stroom- of hoofdprintplaat defect. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 28 -...
  • Page 255 GEBRUIK ALTIJD UITSLUITEND ORIGINELE ONDERDELEN EN -ACCESSOIRES. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 29 -...

  • Page 256: Onderhouds- En Servicehandleidingen

    Controleer het waterpeil in de afscheider (2).  Door klep (B) te openen wordt het water afgetapt. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 30 -...

  • Page 257: Afvoeren

    De machine bevat enkele substanties die schadelijk zijn voor het milieu die, indien onjuist verwerkt, mogelijk schadelijk zijn voor het menselijk lichaam. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Page 258: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Page 259: Bijlage

    BIJLAGE Pneumatisch schakelschema Not relevant! Elektrisch schakelschema Not relevant! Hydraulisch schakelschema Not relevant! ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 33 -...

  • Page 260: Garantiekaart

    Verborgen defect (transportschade wordt pas vastgesteld bij het uitpakken van de goederen, schademelding met foto's binnen 24 uur toezenden aan ATH-Heinl) Plaats en datum Handtekening en stempel ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 34 -...

  • Page 261: Omvang Van De Productgarantie

    (draaiveld, nominale spanning, zekeringen) of ondeskundig gebruik (overbelasting, opstelling in de buitenlucht, technische modificaties) nooit onder de garantie vallen! ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Page 262: Testboek

    Deze vindt u in de bijgevoegde bedieningshandleiding. Typeplaatje Noteer hieronder alle gegevens Fabrikant & type van de gebruikte montagematerialen: ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 36 -...

  • Page 263: Opstellings- En Overdrachtsrapport

    VKH Datum en handtekening van de exploitant Naam en firmastempel van de exploitant ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 37 -...

  • Page 264: Inspectieschema

    Toestand/werking onder belasting Toestand/veiligheidsrelevante componenten Toestand/elektrische beveiliging Toestand/hydraulische beveiliging Toestand/pneumatische beveiliging Toestand/mechanische beveiliging Toestand/werking onder belasting Controlesticker aangebracht ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 38 -...

  • Page 265: Visuele Inspectie (Door Geautoriseerde Deskundige Persoon)

    Bevestiging van de exploitant of een gemachtigde met datum en handtekening ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 39 -...
  • Page 266 Bevestiging van de exploitant of een gemachtigde met datum en handtekening ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 40 -...
  • Page 267 Bevestiging van de exploitant of een gemachtigde met datum en handtekening ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 41 -...
  • Page 268 Bevestiging van de exploitant of een gemachtigde met datum en handtekening ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 42 -...

  • Page 269: Notities

    NOTITIES ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 43 -...
  • Page 270 ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 44 -...
  • Page 271 INSTRUKCJA OBŁSUGI W102...
  • Page 272 Kontrola wzrokowa (upoważniona osoba z odpowiednimi kompetencjami) ......- 39 - NOTATKI ..........................- 43 - ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 273: Wprowadzenie

    Podczas wszystkich prac związanych z opisanym urządzeniem należy nosić odpowiednią odzież ochronną. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 274: Opis

    8. Obudowa 9. Wysięgnik 10. Śruby mocujące ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 4 -...
  • Page 275 3) Wskaźnik pozycji – niewyważenie WEWNĘTRZNE 4) Wskaźnik pozycji – niewyważenie ZEWNĘTRZNE 5) Wskaźnik trybu wyważenia ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 276 - Przycisk Przyciski obsługiwać wyłącznie palcami. Pod żadnym pozorem nie używać ostrych przedmiotów. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 277: Obsługa

    Mocowanie nasadki odbywa się za pomocą załączonych śrub. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 278 Następnie umieścić stożek od zewnątrz i zabezpieczyć go przed upadkiem za pomocą nakrętki mocującej. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 279 W ten sposób masa koła równomiernie rozłoży się na stożku. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 280 Następnie zabezpieczyć wyważarkę przed odtoczeniem za pomocą śrub nastawczych na ramie podstawy. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 281 ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 282 [D] Średnica felgi Wprowadzanie danych za pomocą odpowiednich przycisków. > > ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 12 -...

  • Page 283: Dane Techniczne

    1330 x 800 x 1700 mm Masa netto / brutto 118 / 180 kg ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 284: Zwymiarowany Rysunek

    Zwymiarowany rysunek 1700 mm 1330 mm 800 mm ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 14 -...

  • Page 285: Instalacja

    Materiał opakowaniowy przechowywać w miejscu niedostępnym dla dzieci, ponieważ może stanowić źródło niebezpieczeństwa. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 286: Zakres Dostawy

    Pakiet #3 (60,5 x 43,5 x 7 cm): Miernik do pomiaru szerokości felg Zakresu pomiaru: 3-18 cali (80-460 mm) ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 287: Lokalizacja

    ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 288: Przyłącze Elektryczne

    (Zanieczyszczenie instalacji możliwe jest również w wyniku napełniania nowym olejem) Należy sprawdzić ew. przywrócić minimalne wymaganie i minimalną ilość oleju. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Page 289: Montaż

    2.9.2 Zakładanie śrub mocujących Założyć śruby mocujące do odpowiednich otworów w ramie podstawy ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 290 Przymocować ciężarek do kalibracji (100 g) na godzinie 12 po wewnętrznej stronie felgi. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 291 > > ponownie rozpocząć kalibrację z użyciem wyważonego koła. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 21 -...
  • Page 292 Gdy tylko na wyświetlaczu pojawi się „run.”, można przerwać ręczne obracanie koła. Następnie maszyna mierzy niewyważenie koła. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 293: 2.10 Prace Końcowe

    Uwaga: Częściowo należy to sprawdzać w regularnych odstępach czasu i w razie konieczności dokręcić (patrz instrukcje). ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Page 294: Praca

     Coroczna kontrola maszyn przeprowadzana przez wyznaczoną i poinstruowaną osobę  ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 24 -...

  • Page 295: Podstawowe Informacje

    środki ochronne. Ruchome części maszyny mogą pochwycić luźne ubrania, długie włosy lub biżuterię. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 296: Konserwacja

    Minimalne wymaganie dotyczące wyważarki do samochodów osobowych i ciężarówek: Kotwa wbijana M8 x 100 ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 297: Przepisy Bezpieczeństwa Dotyczące Oleju

    Nie używać detergentów szkodliwych dla skóry. JEŚLI POWYŻSZE PUNKTY NIE SĄ SPEŁNIONE, ROSZCZENIE GWARANCJI WYGASA ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 298: Harmonogram Konserwacji

    Err -8- Uszkodzony zawór ciśnieniowy Awaria zasilania lub płyty głównej ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 28 -...
  • Page 299 ZAWSZE NALEŻY PAMIĘTAĆ O TYM, ABY UŻYWAĆ ORYGINALNYCH CZĘŚCI I AKCESORIÓW. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 300: Instrukcje Dotyczące Konserwacji I Serwisu

    Sprawdzić poziom wody w separatorze (2).  Przez otwarcie zaworu (B) woda zostaje opróżniona. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 30 -...

  • Page 301: Utylizacja

    Maszyna zawiera niektóre substancje, które mogą zanieczyszczać środowisko i zaszkodzić ludzkiemu organizmowi, jeśli postępuje się z nimi niewłaściwie. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Page 302: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Page 303: Załącznik

    Schemat obwodu elektrycznego Not relevant! Schemat obwodu hydraulicznego Not relevant! ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 33 -...

  • Page 304: Karta Gwarancyjna

    24 godzin do ATH-Heinl) Miejscowość i data Podpis i pieczęć ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 305: Zakres Gwarancji Produktu

    (polem wirującym, napięciem znamionowym, ochroną) lub nieprawidłowym użytkowaniem (przeciążenie, instalacja na zewnątrz, zmiany techniczne)! ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 306: Dziennik Badań

    Tabliczka znamionowa Należy zanotować wszystkie poniższe dane Producent i typ zastosowanych materiałów montażowych: ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 307: Protokół Ustawiania I Przekazania

    VKH Data i podpis eksploatatora Nazwa i pieczęć firmowa eksploatatora ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 308: Harmonogram Kontroli

    Stan / Mechaniczne urządzenie zabezpieczające Stan / Funkcje pod obciążeniem Przyznano plakietkę kontrolną ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 309: Kontrola Wzrokowa (Upoważniona Osoba Z Odpowiednimi Kompetencjami)

    ____________________________________________________________________ Niepotrzebne proszę skreślić Potwierdzenie eksploatatora lub przedstawiciela z datą i podpisem ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 310 ____________________________________________________________________ Niepotrzebne proszę skreślić Potwierdzenie eksploatatora lub przedstawiciela z datą i podpisem ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 311 ____________________________________________________________________ Niepotrzebne proszę skreślić Potwierdzenie eksploatatora lub przedstawiciela z datą i podpisem ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Page 312 ____________________________________________________________________ Niepotrzebne proszę skreślić Potwierdzenie eksploatatora lub przedstawiciela z datą i podpisem ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Page 313: Notatki

    NOTATKI ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 43 -...
  • Page 314 ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 44 -...
  • Page 315 NÁVOD NA OBSLUHU W102...
  • Page 316 Zraková kontrola (povolanou odborne znalou osobou) ............- 39 - POZNÁMKY ......................... - 43 - ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 2 -...

  • Page 317: Úvod

    TIP: Návod poskytuje bližšie informácie o fungovaní a tipy, ako prístroj môžete používať efektívne. Pri všetkých prácach na opísanom zariadení treba nosiť vhodný ochranný odev. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 3 -...

  • Page 318: Opis

    7. hlavný spínač s funkciou núdzového vypnutia na zapnutie a vypnutie vyvažovačky 8. kryt 9. konzola 10. fixačné skrutky ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 4 -...
  • Page 319 3) Indikátor polohy VNÚTORNEJ nevyváženosti 4) Indikátor polohy VONKAJŠEJ nevyváženosti 5) Indikátor režimu ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 5 -...
  • Page 320 Tlačidlá ovládajte výlučne prstami. V žiadnom prípade nepoužívajte ostré predmety. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 6 -...

  • Page 321: Obsluha

    Pri používaní najväčšieho kužeľa sa navyše musí použiť nadstavec na upínací zvon. Tento nadstavec sa upevní priloženými skrutkami. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 7 -...
  • Page 322 Umiestnite teraz kužeľ zvonka a zaistite ho proti pádu upínacou maticou. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 8 -...
  • Page 323 Tak sa hmotnosť kolesa rovnomerne rozloží na kuželi. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 9 -...
  • Page 324 Následne zaistite vyvažovačku proti posunutiu pomocou nastavovacích skrutiek na základnom ráme. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 10 -...
  • Page 325 !!! POZOR: Pozície nalepovacích závaží sú v jednotlivých programoch fixne dané a musia dodržiavať vzdialenosti zobrazené vedľa. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 11 -...
  • Page 326 [A] vzdialenosť od kolesa k stroju [L] šírka disku [D] priemer disku Zadávanie hodnôt príslušnými tlačidlami. > > ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 12 -...

  • Page 327: Technické Údaje

    1330 x 800 x 1700 mm Hmotnosť netto / brutto 118 / 180 kg ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 13 -...

  • Page 328: Rozmerový Výkres

    Rozmerový výkres 1700 mm 1330 mm 800 mm ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 14 -...

  • Page 329: Inštalácia

    Obalový materiál stroja starostlivo uložte. Obalový materiál uskladnite mimo dosahu detí, pretože predstavuje zdroj nebezpečenstva. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 15 -...

  • Page 330: Rozsah Dodávky

    Meracia šablóna disku Rozsah merania: 3 – 18 palcov (80 – 460 mm) ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 16 -...

  • Page 331: Umiestnenie

    ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Page 332: Elektrické Pripojenie

    Treba skontrolovať, resp. obnoviť minimálne požiadavky a minimálne množstvo oleja. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Page 333: Montáž

    2.9.2 Namontujte fixačné skrutky Namontujte fixačné skrutky do príslušného otvoru v základnom ráme ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 19 -...
  • Page 334 Kalibračné závažie (100 g) pripevnite na vnútornú stranu disku v pozícii 12 hodín. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 20 -...
  • Page 335 že koleso sa následne vyváži a kalibrácia sa znova > > začne s vyváženým kolesom. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 21 -...
  • Page 336 Len čo sa na displeji zobrazí „run.“, je možné prerušiť manuálne otáčanie. Teraz stroj zmeria nevyváženosť kolesa. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 22 -...

  • Page 337: 2.10 Záverečné Práce

    Pozor: Čiastočne ich treba kontrolovať a popr. doťahovať v pravidelných intervaloch (upozornenia v návode). ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Page 338: Prevádzka

    Po ukončení práce stroj vyčistite  Ročná kontrola strojov, ktorú vykoná poverená a zaučená osoba  ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 24 -...

  • Page 339: Zásadné Upozornenia

    Pohyblivé diely stroja môžu zachytiť voľný odev, dlhé vlasy alebo šperky. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 25 -...

  • Page 340: Údržba

    Nárazová kotva M8 x 100 Minimálne požiadavky na montážny stroj pre NV: Nárazová kotva M12 x 100 ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 26 -...

  • Page 341: Bezpečnostné Upozornenia Pre Olej

    Nepoužívajte čistiace prostriedky, ktoré sú škodlivé pre pokožku. POKIAĽ UVEDENÉ BODY NESPLNÍTE, STRÁCATE NÁROK NA GARANCIU VÝROBCU ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Page 342: Harmonogram Údržby, Resp. Harmonogram Starostlivosti

    Chýba 100 g hmotnosti Er -8- Senzor tlaku defektný Elektrická alebo základná doska defektná ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 28 -...
  • Page 343 MALI BY STE POUŽÍVAŤ LEN ORIGINÁLNE DIELY A PRÍSLUŠENSTVO. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 29 -...

  • Page 344: Návody Na Údržbu A Servisné Práce

    Skontrolujte hladinu vody v odlučovači (2).  Otvorte ventil (B), vypustíte tým vodu.  ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 30 -...

  • Page 345: Likvidácia

    Stroj obsahuje niektoré látky, ktoré zaťažujú životné prostredie a môžu poškodiť ľudské zdravie, pokiaľ sa s nimi bude zaobchádzať nesprávne. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Page 346: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Page 347: Príloha

    Schéma pneumatického zapojenia Not relevant! Schéma elektrického zapojenia Not relevant! Schéma hydraulického zapojenia Not relevant! ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 33 -...

  • Page 348: Záručná Karta

    24 hodín na adresu firmy ATH-Heinl) Miesto a dátum Podpis a pečiatka ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 34 -...

  • Page 349: Rozsah Záruky Na Výrobok

    (preťaženie, umiestnenie vonku, techn. zmeny), majú za následok stratu záruky! ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Page 350: Kontrolný Denník

    Typový štítok Poznačte si následne všetky údaje Výrobca a typ používaných montážnych materiálov: ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 36 -...

  • Page 351: Protokol O Umiestnení A Odovzdaní

    číslo a názov VKH Dátum a podpis prevádzkovateľa Názov a firemná pečiatka prevádzkovateľa ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 37 -...

  • Page 352: Harmonogram Kontrol

    Stav/hydraulické bezpečnostné zariadenie Stav/pneumatické bezpečnostné zariadenie Stav/mechanické bezpečnostné zariadenie Stav/funkcie pod záťažou Kontrolná plaketa udelená ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 38 -...

  • Page 353: Zraková Kontrola (Povolanou Odborne Znalou Osobou)

    Nedostatky odstránené **) ________________________________________________________ Nevhodné preškrtnite Potvrdenie prevádzkovateľa alebo poverenej osoby s dátumom a podpisom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 39 -...
  • Page 354 Nedostatky odstránené **) ________________________________________________________ Nevhodné preškrtnite Potvrdenie prevádzkovateľa alebo poverenej osoby s dátumom a podpisom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 40 -...
  • Page 355 Nedostatky odstránené **) ________________________________________________________ Nevhodné preškrtnite Potvrdenie prevádzkovateľa alebo poverenej osoby s dátumom a podpisom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 41 -...
  • Page 356 Nedostatky odstránené **) ________________________________________________________ Nevhodné preškrtnite Potvrdenie prevádzkovateľa alebo poverenej osoby s dátumom a podpisom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 42 -...

  • Page 357: Poznámky

    POZNÁMKY ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 43 -...
  • Page 358 ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 44 -...

Table of Contents
