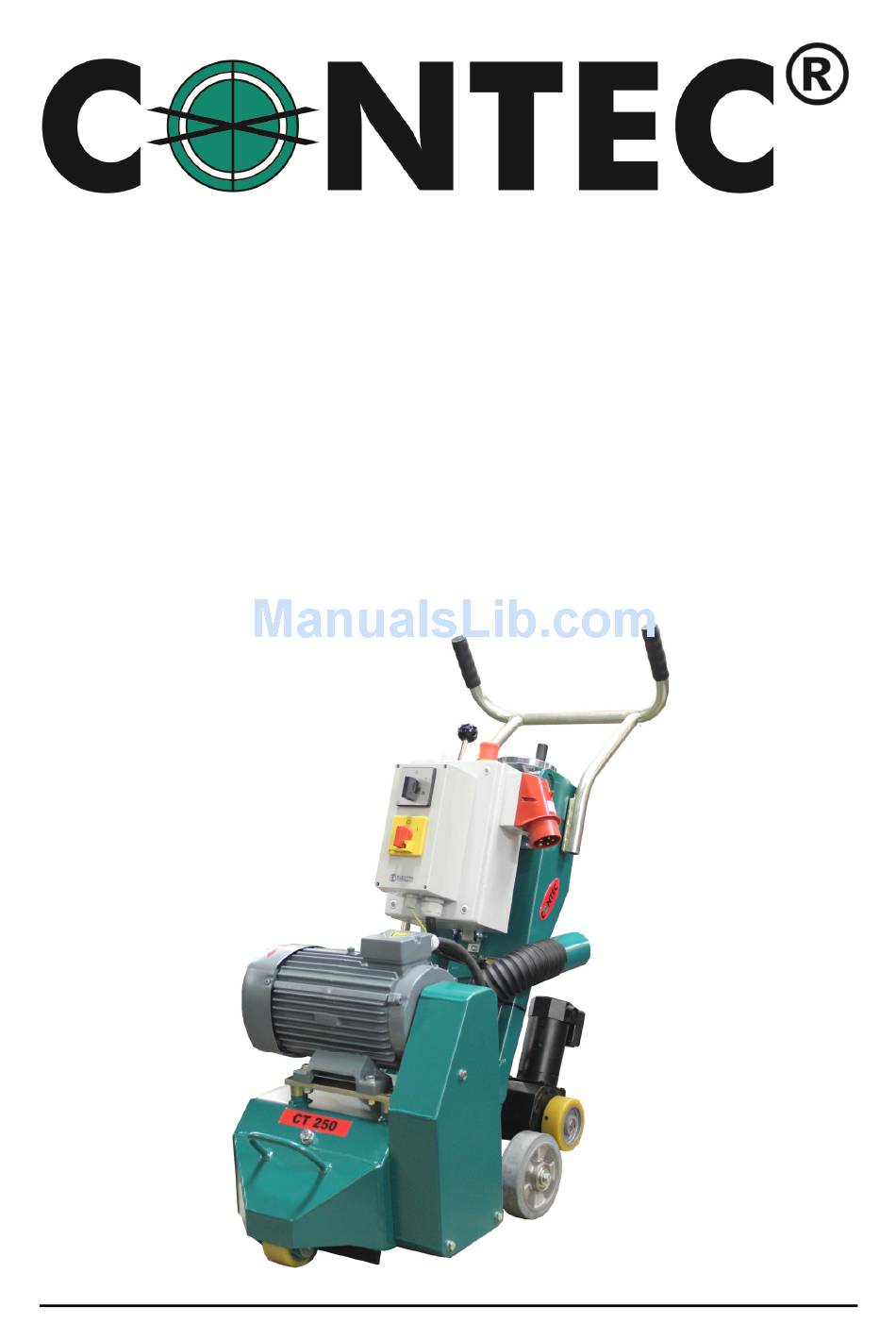

- Page 1 CT 250 Antrieb Bodenfräsmaschine / Floor Planer Betriebsanleitung (Originalausgabe) Instruction manual (Original edition) Ergänzende Betriebsanleitung für den Antrieb Additional Instruction manual for the drive unit...
-
Page 2: Table Of Contents
Betriebsanleitung / Manual CT 250 Antrieb / Drive Unit - 2 - Inhaltsverzeichnis 1. Technische Daten / Technical data ...3 1.1 Antrieb / Drive unit ...3 1.2 Werkzeuge / Tools ...3 2. Einsatzgebiete der Werkzeuge / Applications of the tools ...3... -
Page 3: Technische Daten / Technical Data
Betriebsanleitung / Manual CT 250 Antrieb / Drive Unit - 3 - 1. Technische Daten 1. Technical data 1.1 Antrieb 1.1 Drive unit Main motor 400 V, 7.5 kW Motor für 400 V, 7.5 kW Drive unit motor 200 V DC, 170 W... -
Page 4: Inbetriebnahme Und Fräsen / Operating
Betriebsanleitung / Manual CT 250 Antrieb / Drive Unit - 4 - 3. Inbetriebnahme und Fräsen 3. Operating a Nach Montage der für die Anwendung a After mounting the appropriate tools the erforderlichen Werkzeuge kann mit dem operation of the planer can begin. -
Page 5: Wechsel Der Diamanttrommel / Changing The Diamond Drum
Betriebsanleitung / Manual CT 250 Antrieb / Drive Unit - 5 - Die Vorschubgeschwindigkeit langsam f Increase the drive speed of the machine by mittels Potentiometers slowly turning the potentiometer up to the gewünschte Geschwindigkeit einstellen. required speed. g Es ist auch möglich mit der Fräse ohne g It is also possible to operate the planer Antrieb zu arbeiten. -
Page 6: Anhang
Betriebsanleitung / Manual CT 250 Antrieb / Drive Unit - 6 - prüfen. Gegebenenfalls neuen necessary replace new blades on the Werkzeugen bestücken. drum. Zum Wechseln der Diamantblätter muss For changing the diamond blades remove Trommelflansch abgeschraubt the side lid of the drum. Pull the blades werden. - Page 12 10.10.2016 CT 250-EA Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 19-10-07-03 Lagergehäusedeckel rechts Bearing Lid right Side 61-30-00-47 Sicherungsring Circlip 61-20-62-10 Kugellager Bearing right Side 19-21-07-06 Sechskantring Hexagon Ring 19-10-07-04 Lagerbock rechts Bearing Housing right Side 19-21-07-05 Trommelwelle Drive Shaft 6885-30-8-7 Paßfeder 19-10-07-01...
- Page 13 10.10.2016 CT 250-EA Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 90-21-95-51 Zylindergriff Handrad Knob for Handwheel 70-21-26-10 Griffgummi Rubber Grip 19-10-03-01 Handgriff Handle 70-26-18-00 Halteblech Federelement Bracket for Rubber Block 70-26-30-00 Gummipuffer Rubber Block 19-10-06-01 Riemenschutz Halteplatte Bracket for Belt Cover 19-10-06-03 Riemenschutz Belt Cover...
- Page 14 10.10.2016 CT 250-EA Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity Seite: 3 von 3...
