Summary of Contents for Alcad 900 Series

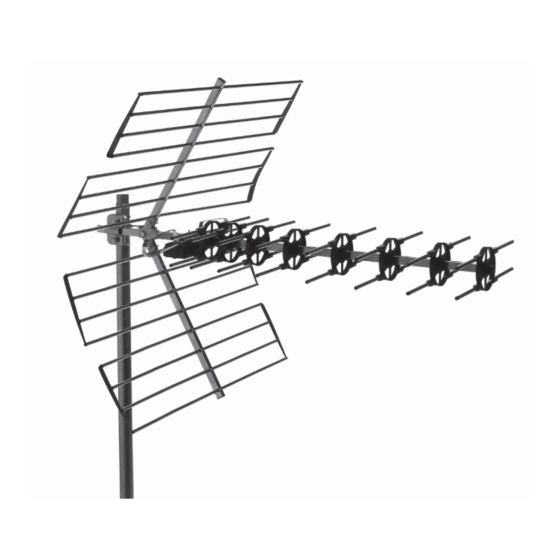

- Page 1 ANTENAS TV BANDA UHF TV ANTENNAS UHF BAND ANTENNES TV BANDE UHF SERIE 900 SERIES...
- Page 2 CÓMO MONTAR LA ANTENA MX-076 HOW TO MOUNT THE ANTENNA MX-076 COMMENT MONTER L'ANTENNE MX-076 Cómo montar el segundo tramo de antena How to mount the second antenna section Comment monter la deuxième section d'antenne Cómo montar la caja del simetrizador How to mount the matching transformer Comment monter le boîtier du symétriseur...
- Page 3 CÓMO MONTAR LA ANTENA MX-046 HOW TO MOUNT THE ANTENNA MX-046 COMMENT MONTER L'ANTENNE MX-046 Cómo montar el segundo tramo de antena How to mount the second antenna section Comment monter la deuxième section d'antenne Cómo montar la caja del simetrizador How to mount the matching transformer Comment monter le boîtier du symétriseur...
- Page 4 CÓMO CONECTAR EL CABLE COAXIAL EN LA CAJA DEL SIMETRIZADOR HOW TO CONNECT THE COAXIAL CABLE TO THE MATCHING TRANSFORMER COMMENT RELIER LE CÂBLE COAXIAL DANS LE BOÎTIER DU SYMÉTRISEUR 12 mm 3±1 8±1mm Ø6,5 - 6,8 mm CM-004 9120039 Ø6,9 - 7,2 mm MC-302 9080023...
- Page 5 MONTAJE DE LA POLARIDAD HORIZONTAL O VERTICAL MOUNTING IN EITHER HORIZONTAL OR VERTICAL POLARITY MONTAGE EN HORIZONTAL OU VERTICAL HORIZONTAL VERTICAL AJUSTE DEL ÁNGULO DE ELEVACIÓN ELEVATION ANGLE ADJUSTMENT RÉGLAGE DE L'ANGLE D'ÉLÉVATION 30°...
- Page 6 CURVA DE GANANCIA Y DIAGRAMAS DE RADIACIÓN GAIN AND RADIATION GRAPHICS COURBE DU GAIN ET DIAGRAMME DE RAYONNEMENT MX-046 21 25 MX-076 21 25...
- Page 7 CÓDIGO-CODE-CODE 9000085 9000088 MODELO-MODEL-MODELE MX-046 MX-076 Rango de frecuencias Frequency range 470 - 790 Gamme de fréquences Canales 21-60 Channels Canaux Ganancia Gain 15,5 17,5 Gain Relación delante/detrás Front/back ratio Rapport avant/arriere Impedancia Impedance Impédance Pérdidas de retorno Return loss ≥10 Pertes de retour Polarización...
-
Page 8: Declaration Of Conformity
DECLARATION OF CONFORMITY DECLARATION OF CONFORMITY according to EN ISO/IEC 17050-1:2004 according to EN ISO/IEC 17050-1:2004 ALCAD, S.L. Company Name: Company Address: Pol. Ind. Arreche-Ugalde, 1 Apdo. 455, 20305 IRÚN (Guipúzcoa), SPAIN declares that the product Model Number(s): MX-046, MX-076...
