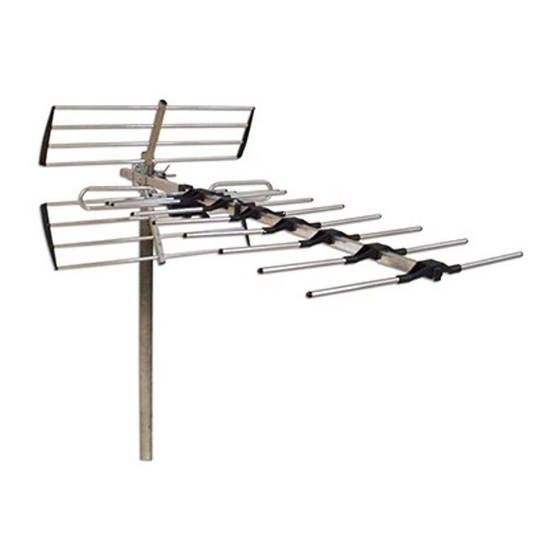

Alcad BU-267 How To Mount

900
ANTENAS TV BANDA UHF
TV ANTENNAS UHF BAND
ANTENNES TV BANDE UHF

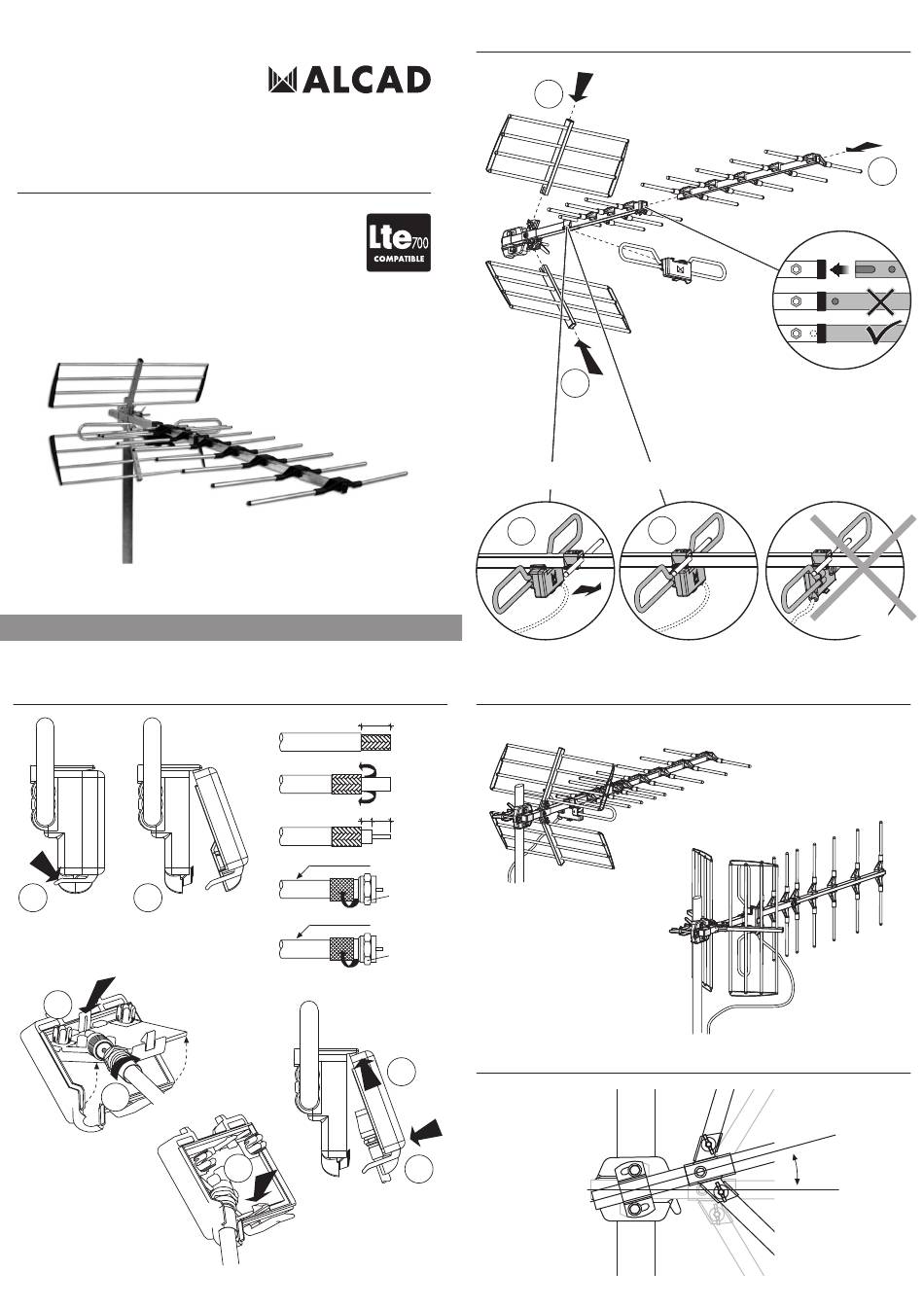

CÓMO CONECTAR EL CABLE COAXIAL EN LA CAJA DEL SIMETRIZADOR
HOW TO CONNECT THE COAXIAL CABLE TO THE MATCHING TRANSFORMER
COMMENT RELIER LE CÂBLE COAXIAL DANS LE BOÎTIER DU SYMÉTRISEUR
1 2
3
4
Todas las antenas incorporan simetrizador.
All antennas supplied with matching transformer.
Toutes les antennes ont un symétriseur.
12 mm
3±1 8±1mm
Ø 6,5 - 6,8 mm
CM-004
9120039
Ø 6,9 - 7,2 mm
MC-302
9080023
6
5
CÓMO MONTAR LA ANTENA BU-267
HOW TO MOUNT THE ANTENNA BU-267
COMMENT MONTER L'ANTENNE BU-267
4
5
Cómo montar la caja del simetrizador
How to mount the matching transformer
Comment monter le boîtier du symétriseur
1
MONTAJE DE LA POLARIDAD HORIZONTAL O VERTICAL
MOUNTING IN EITHER HORIZONTAL OR VERTICAL POLARITY
MONTAGE EN HORIZONTAL OU VERTICAL
HORIZONTAL
AJUSTE DEL ÁNGULO DE ELEVACIÓN
ELEVATION ANGLE ADJUSTMENT
RÉGLAGE DE L'ANGLE D'ÉLÉVATION
7
Cómo montar el segundo tramo de antena
How to mount the second antenna section
Comment monter la deuxième section d'antenne
2
VERTICAL
30°
3
NO
