Summary of Contents for Alcad MX-047

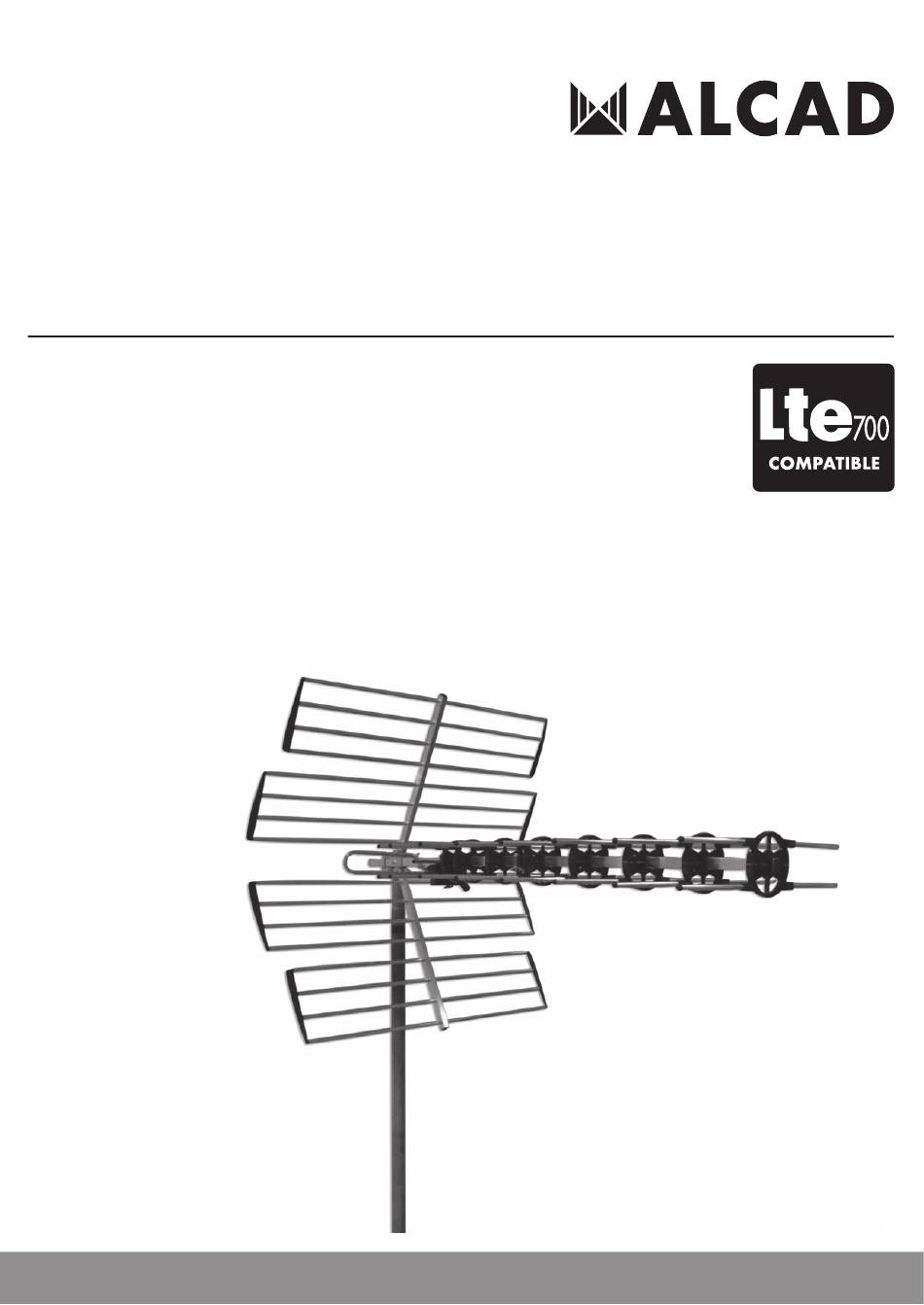

- Page 1 ANTENAS TV BANDA UHF TV ANTENNAS UHF BAND ANTENNES TV BANDE UHF...
- Page 2 CÓMO MONTAR LA ANTENA HOW TO MOUNT THE ANTENNA COMMENT MONTER L'ANTENNE Cómo montar el segundo tramo de antena How to mount the second antenna section Comment monter la deuxième section d'antenne Cómo montar la caja del simetrizador How to mount the matching transformer Comment monter le boîtier du symétriseur...
- Page 3 CÓMO CONECTAR EL CABLE COAXIAL EN LA CAJA DEL SIMETRIZADOR HOW TO CONNECT THE COAXIAL CABLE TO THE MATCHING TRANSFORMER COMMENT RELIER LE CÂBLE COAXIAL DANS LE BOÎTIER DU SYMÉTRISEUR 12 mm 3±1 8±1mm Ø6,5 - 6,8 mm CM-004 9120039 Ø6,9 - 7,2 mm MC-302 9080023...
- Page 4 MONTAJE DE LA POLARIDAD HORIZONTAL O VERTICAL MOUNTING IN EITHER HORIZONTAL OR VERTICAL POLARITY MONTAGE EN HORIZONTAL OU VERTICAL HORIZONTAL VERTICAL...
- Page 5 AJUSTE DEL ÁNGULO DE ELEVACIÓN ELEVATION ANGLE ADJUSTMENT RÉGLAGE DE L'ANGLE D'ÉLÉVATION 30° CURVA DE GANANCIA Y DIAGRAMAS DE RADIACIÓN GAIN AND RADIATION GRAPHICS COURBE DU GAIN ET DIAGRAMME DE RAYONNEMENT MX-047 21 25...
- Page 6 CÓDIGO-CODE-CODE 9000109 MODELO-MODEL-MODELE MX-047 Rango de frecuencias Frequency range 470 - 694 Gamme de fréquences Canales 21-48 Channels Canaux Ganancia Gain 15,5 Gain Relación delante/detrás Front/back ratio Rapport avant/arriere Impedancia Impedance Impédance Pérdidas de retorno Return loss ≥10 Pertes de retour Polarización...
- Page 7 Irún (SPAIN), 13 Sep 2017 General Manager La versión actual de esta Declaración UE de conformidad está disponible en www.alcad.net The updated version of this UE Declaration of conformity is available on www.alcad.net La version actuelle de cette Déclaration UE de coformité est disponible sur www.alcad.net Especificaciones sujetas a modificación sin previo aviso...
