UWAGA!
● NaleŜy dokładnie zapoznać się z poniŜsza instrukcją przed instalacją lub
uŜywaniem urządzenia.
● By uniknąć uszkodzęń i zagroŜenia Ŝycia urządzenia te powinny być
instalowane przez wykwalifikowany personel, i w zgodzie z odpowienimi
przepisami.
● Przed pracami serwisowymi, naleŜy odłączyć wszystkie napięcia od wejść pomiarowych i zasilania
pomocniczego oraz zewrzeć zaciski przekładnika prądowego.
● Produkty zaprezentowane w poniŜszym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną przez nas wiedzę,
jednak nie bierzemy odpowiedzialności za ewentualne błędy, braki oraz sytuacje awaryjne.
● W układzie naleŜy zamontować rozłącznik (wyłącznik), który musi znajdować
się niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi następujących
norm: IEC/ EN 61010-1 § 6.12.2.1.
● NaleŜy montować urządzenie w obudowie lub szafie o minimalnym stopniu ochrony IP51.
● NaleŜy czyścić urządzenie delikatną suchą szmatką, nie naleŜy uŜywać środków ściernych,
płynnych detergentów lub rozpuszczalników.
Wprowadzenie

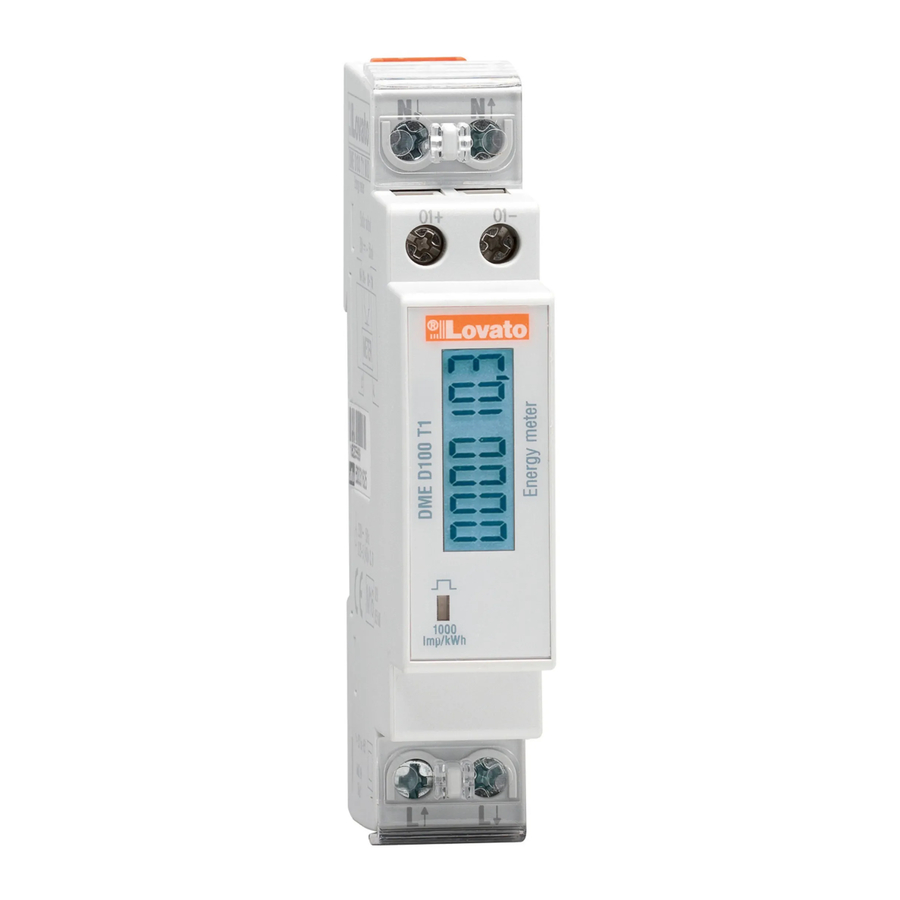

DME D100 T1 jest jednofazowym licznikiem energii czynnej i biernej
do bezpośredniego podłączenia do maksymalnej wartości prądu 40A.
Dokładność pomiaru energii zgodna jest z normą EN50470-3 (MID klasa B).
DME D100 T1 posiada standardową obudowę modułową o szerokości
1 modułu (18 mm) i dostarczany jest w komplecie z osłonami ochronnymi
zacisków.
Opis
Obudowa modułowa (18mm) do montaŜu na szynie DIN.
•
Bezpośrednie podłączenie do 40A.
•
Pomiar energii czynnej zgodny z normą EN50470-3 klasa B.
•
Wyświetlacz LCD: 5 cyfr +1.
•
Wskaźnik LED na panelu przednim do sygnalizacji poboru energii.
•
Wyjście statyczne (impulsowe) do zdalnego zliczania energii.
•
Dioda pomiarowa LED
• Czerwona dioda LED na panelu przednim emituje 1000 impulsów na kaŜdą
kWh pobranej energii (to jest 1 impuls na 1 Wh).
• Częstotliwość pulsowania diody LED daje w kaŜdym momencie
natychmiastowe wskazanie przepływu energii.
• Czas trwania impulsu, kolor diody LED i jej intensywność są zgodne
z odpowiednimi standardami, które definują uŜytkowanie umoŜliwiające
weryfikacje dokładności licznika energii.
Izolowane wyjście statyczne
• Wyjście statyczne, zaciski u góry licznika, wysyła 10 impulsów na kaŜdą
kWh.
• MoŜe być uŜywane jako wyj. impulsowe do zdalnego zliczania energii przez:
Zdalny rejestrator danych (typ DME CD)
•
Zdalny licznik elektromechaniczny
•
Sterownik PLC lub inne urządzenie
•
Podłączenie moŜe być wykonane w trybie PNP lub NPN. Zobacz schemat
podłączeń i dane techniczne w celu uzyskania większej ilości informacji
o podłaczeniu i zakresach.
Wskaźnik niewłaściwego podłączenia
• W przypadku niewłaściwego okablowania, kiedy urządzenie wykryje
odwrotny przepływ energii, na ekranie pokaŜe się migający kod Err 3.
• Ten błąd spowodowany jest przez odwrotne podłączenie przewodów
prądowych (zaciski L i L ) lub przez odwrotne podłaczenie przewodów
napięciowych (zaciski N - L ).
• W tych warunkach energia nie jest zliczana.
Doc: I304PLGB0710_DMED100T1
PL
DME D100 T1
Jednofazowy licznik energii
do podłączenia bezpośredniego energy meter
INSTRUKCJA OBSŁUGI
DME D100 T1
Single-phase direct connection
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel, complying to
current standards, to avoid damages or safety hazards.
● Remove eventual dangerous voltage from the product before any maintenance operation on it
.
● Products illustrated herein are subject to alteration and changes without prior notice.
● Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising therefore are accepted.
● A circuit breaker must be included in the electrical installation of the building. It must be
installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP51 degree protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid detergents or solvents.
Introduction
The DME D100 T1 is a single-phase active and reactive energy meter for
direct connection, for currents up to 40A.
The energy accuracy is compliant with EN50470-3 (MID class B).
The DME D100 T1 has a standard 1U (18mm wide) modular housing and is
supplied with sealable terminal blocks.
Description
Modular DIN-rail housing, 1U (18mm wide).
•
Direct connection for currents up to 40A.
•
Total active energy metering complies EN50470-3 class B.
•
LCD display with 5+1 digits counter.
•
Pulse LED for active energy consumption.
•
Static pulse output for remote energy counting.
•
Metrological LED
• The red LED on the front emits 1000 pulses for every kWh of consumed
Energy (that is, one pulse every Wh).
• The pulsing frequency of the LED gives an immediate indication of the
energy flowing in every moment.
• The pulse duration, LED colour and intensity are compliant with the
reference standards that define its utilization in order to verify the
accuracy of the energy meter.
Insulated static output
• The static output on the upper terminals sends 10 pulses per kWh.
• It can be used as a pulse output for remote energy counting towards:
An external data concentrator (like DME CD)
•
A remote electromechanical counter
•
A PLC or other device
•
• The connection can be done in PNP or NPN mode. See schematic
diagrams and technical characteristics for details on the wiring and on
the rating.
Incorrect wiring indication
• In case of incorrect wiring, when the device detects a reverse energy
flow, the display shows the blinking code Error 3.
• This error is caused by either reverse connection of current wires
(terminals L and L ) or reverse voltage wiring (terminals N - L ).
• In these conditions the energy is not counted.
