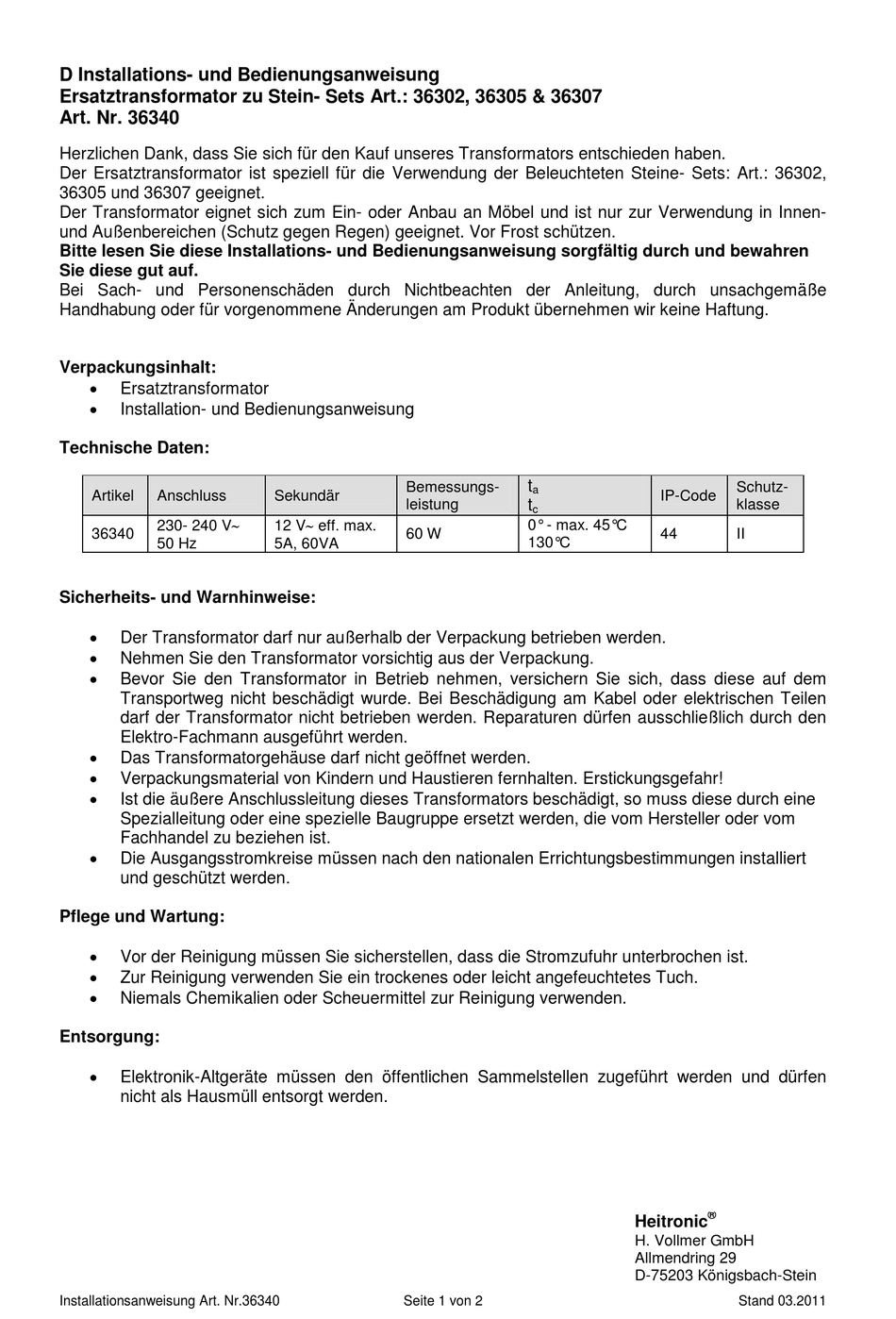

D Installations- und Bedienungsanweisung
Ersatztransformator zu Stein- Sets Art.: 36302, 36305 & 36307
Art. Nr. 36340
Herzlichen Dank, dass Sie sich für den Kauf unseres Transformators entschieden haben.
Der Ersatztransformator ist speziell für die Verwendung der Beleuchteten Steine- Sets: Art.: 36302,
36305 und 36307 geeignet.
Der Transformator eignet sich zum Ein- oder Anbau an Möbel und ist nur zur Verwendung in Innen-
und Außenbereichen (Schutz gegen Regen) geeignet. Vor Frost schützen.
Bitte lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren
Sie diese gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße
Handhabung oder für vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:
Ersatztransformator
Installation- und Bedienungsanweisung
Technische Daten:
Artikel
Anschluss
230- 240 V
36340
50 Hz
Sicherheits- und Warnhinweise:
Der Transformator darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie den Transformator vorsichtig aus der Verpackung.
Bevor Sie den Transformator in Betrieb nehmen, versichern Sie sich, dass diese auf dem
Transportweg nicht beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen
darf der Transformator nicht betrieben werden. Reparaturen dürfen ausschließlich durch den
Elektro-Fachmann ausgeführt werden.
Das Transformatorgehäuse darf nicht geöffnet werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
Ist die äußere Anschlussleitung dieses Transformators beschädigt, so muss diese durch eine
Spezialleitung oder eine spezielle Baugruppe ersetzt werden, die vom Hersteller oder vom
Fachhandel zu beziehen ist.
Die Ausgangsstromkreise müssen nach den nationalen Errichtungsbestimmungen installiert
und geschützt werden.
Pflege und Wartung:
Vor der Reinigung müssen Sie sicherstellen, dass die Stromzufuhr unterbrochen ist.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.
Entsorgung:
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen
nicht als Hausmüll entsorgt werden.
Installationsanweisung Art. Nr.36340
Bemessungs-
Sekundär
leistung
12 V eff. max.
60 W
5A, 60VA
Seite 1 von 2
t
a
IP-Code
t
c
0° - max. 45°C
44
130°C
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Schutz-
klasse
II
®
Stand 03.2011
Advertisement
Table of Contents
Related Manuals for Heitronic 36340
Summary of Contents for Heitronic 36340
- Page 1 D Installations- und Bedienungsanweisung Ersatztransformator zu Stein- Sets Art.: 36302, 36305 & 36307 Art. Nr. 36340 Herzlichen Dank, dass Sie sich für den Kauf unseres Transformators entschieden haben. Der Ersatztransformator ist speziell für die Verwendung der Beleuchteten Steine- Sets: Art.: 36302, 36305 und 36307 geeignet.
- Page 2 Die Eingangs- und Ausgangsleitungen sind zu fixieren und von Zug und Druck zu befreien. Das Typenschild auf dem Transformator darf nicht entfernt werden. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Installationsanweisung Art. Nr.36340 Seite 2 von 2 Stand 03.2011...
- Page 3 Old electronic equipment must be brought to public connection points and must not be disposed of as household waste. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Installation instructions Art. No. 36340 Page 1 of 2 Status 03.2011...
- Page 4 The input and output lines have to be fixed and freed from tension and pressure. The rating plate on the transformer must not be removed. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Installation instructions Art. No. 36340 Page 2 of 2 Status 03.2011...
- Page 5 Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne doivent pas être éliminés avec les déchets ménagers. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Instruction d'installation n° d'art. 36340 Page 1 de 2 Actualisation 03.2011...
- Page 6 Les lignes d'entrée et de sortie doivent être fixées et exemptes de forces de traction et de pression. La plaque signalétique sur le transformateur ne doit pas être retirée. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Instruction d'installation n° d'art. 36340 Page 2 de 2 Actualisation 03.2011...
- Page 7 Gebruik geen chemicaliën of schuurmiddelen. Verwijdering: Afgedankte elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval naar een officieel inzamelpunt worden gebracht. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Installatiehandleiding art. Nr. 36340 Pagina 1 van 2 Stand 03.2011...
- Page 8 Bevestig de in- en uitgangsleidingen en let op dat de kabels vrij van trek- en drukkrachten zijn. Het typeplaatje op de transformator mag niet worden verwijderd. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Installatiehandleiding art. Nr. 36340 Pagina 2 van 2 Stand 03.2011...
