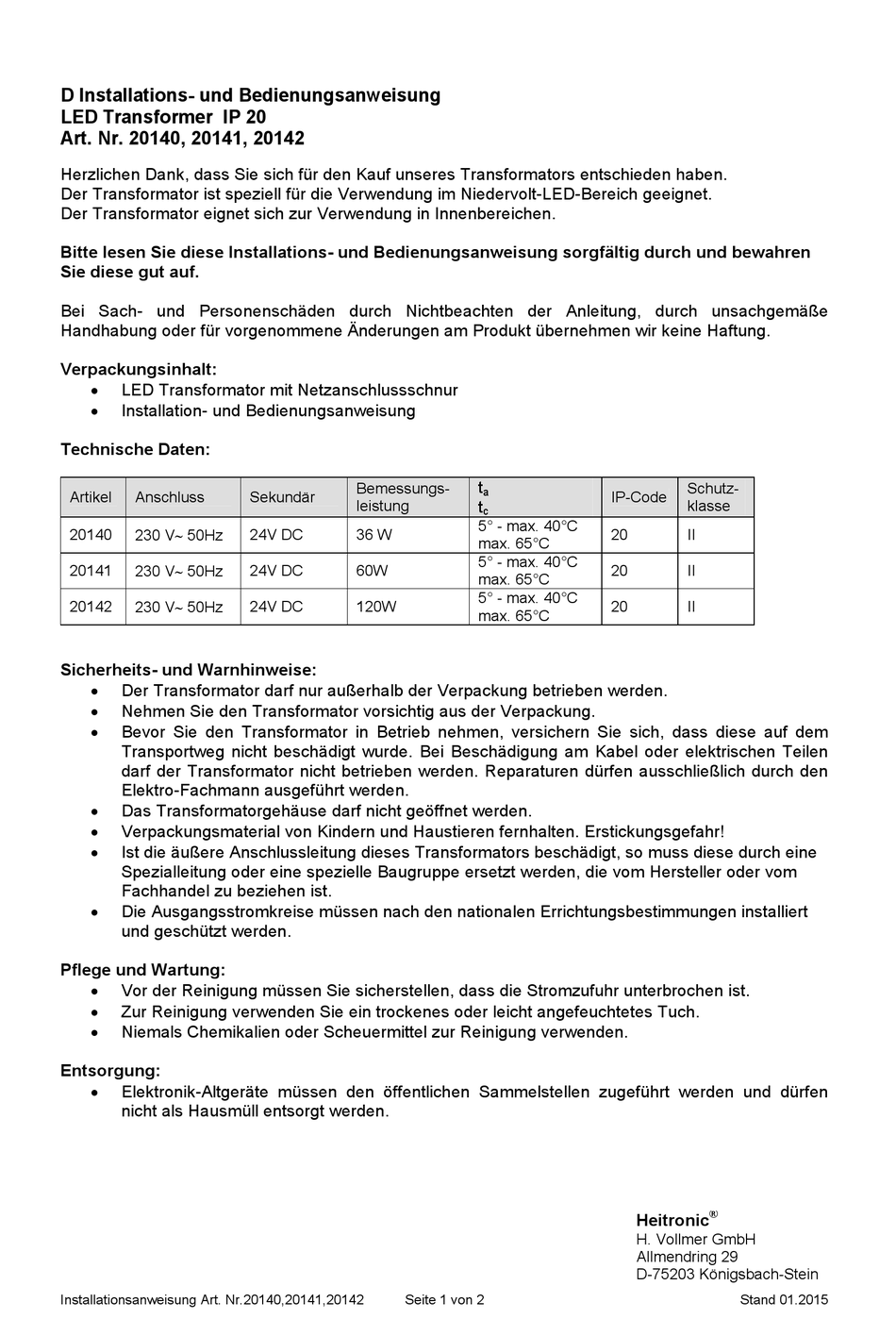

D Installations- und Bedienungsanweisung
LED Transformer IP 20
Art. Nr. 20140, 20141, 20142
Herzlichen Dank, dass Sie sich für den Kauf unseres Transformators entschieden haben.
Der Transformator ist speziell für die Verwendung im Niedervolt-LED-Bereich geeignet.
Der Transformator eignet sich zur Verwendung in Innenbereichen.
Bitte lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren
Sie diese gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße
Handhabung oder für vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:
LED Transformator mit Netzanschlussschnur
Installation- und Bedienungsanweisung
Technische Daten:
Artikel
Anschluss
20140
230 V 50Hz
20141
230 V 50Hz
20142
230 V 50Hz
Sicherheits- und Warnhinweise:
Der Transformator darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie den Transformator vorsichtig aus der Verpackung.
Bevor Sie den Transformator in Betrieb nehmen, versichern Sie sich, dass diese auf dem
Transportweg nicht beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen
darf der Transformator nicht betrieben werden. Reparaturen dürfen ausschließlich durch den
Elektro-Fachmann ausgeführt werden.
Das Transformatorgehäuse darf nicht geöffnet werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
Ist die äußere Anschlussleitung dieses Transformators beschädigt, so muss diese durch eine
Spezialleitung oder eine spezielle Baugruppe ersetzt werden, die vom Hersteller oder vom
Fachhandel zu beziehen ist.
Die Ausgangsstromkreise müssen nach den nationalen Errichtungsbestimmungen installiert
und geschützt werden.
Pflege und Wartung:
Vor der Reinigung müssen Sie sicherstellen, dass die Stromzufuhr unterbrochen ist.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.
Entsorgung:
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen
nicht als Hausmüll entsorgt werden.
Installationsanweisung Art. Nr.20140,20141,20142
Bemessungs-
Sekundär
leistung
24V DC
36 W
24V DC
60W
24V DC
120W
Seite 1 von 2
t
a
IP-Code
t
c
5° - max. 40°C
20
max. 65°C
5° - max. 40°C
20
max. 65°C
5° - max. 40°C
20
max. 65°C
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Schutz-
klasse
II
II
II
®
Stand 01.2015
Advertisement
Table of Contents
Related Manuals for Heitronic 20140
Summary of Contents for Heitronic 20140
- Page 1 D Installations- und Bedienungsanweisung LED Transformer IP 20 Art. Nr. 20140, 20141, 20142 Herzlichen Dank, dass Sie sich für den Kauf unseres Transformators entschieden haben. Der Transformator ist speziell für die Verwendung im Niedervolt-LED-Bereich geeignet. Der Transformator eignet sich zur Verwendung in Innenbereichen.
- Page 2 Die Eingangs- und Ausgangsleitungen sind zu fixieren und von Zug und Druck zu befreien. Das Typenschild auf dem Transformator darf nicht entfernt werden. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Installationsanweisung Art. Nr.20140,20141,20142 Seite 2 von 2 Stand 01.2015...
- Page 3 GB Installation and operating instructions LED transformer IP20 Art. No. 20140, 20141, 20142 Many thanks for deciding to buy our transformer. The transformer is especially suitable for use in the low voltage LED area. The transformer is suitable for use in indoors area.
- Page 4 The input and output lines have to be fixed and freed from tension and pressure. The rating plate on the transformer must not be removed. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Installation instructions Art. No.20140,20141,20142 Page 2 of 2 Status 01.2015...
- Page 5 F Instruction d'installation et de maniement Transformateur LED IP 20 N° d'article : 20140, 20141, 20142 Merci d'avoir fait l'acquisition de l'un de nos transformateurs. Ce transformateur est spécialement conçu pour une utilisation dans le domaine LED à basse tension.
- Page 6 Les lignes d'entrée et de sortie doivent être fixées et exemptes de forces de traction et de pression. La plaque signalétique sur le transformateur ne doit pas être retirée. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Instruction d'installation n° d'art. 20140,20141,20142 Page 2 de 2 Actualisation 01.2015...
- Page 7 NL Installatie- en gebruikershandleiding LED transformator IP 20 Art. nr. 20140, 20141, 20142 Allereerst hartelijk bedankt voor de aanschaf van onze transformator. De transformator is speciaal geschikt voor het gebruik in het laagspannings-LED-bereik. De transformator is geschikt voor het gebruik binnenshuis.
- Page 8 Bevestig de in- en uitgangsleidingen en zorg ervoor dat de kabels vrij van trek- en drukkrachten. Het typeplaatje op de transformator mag niet worden verwijderd. ® Heitronic H. Vollmer GmbH Allmendring 29 D-75203 Königsbach-Stein Installatiehandleiding art. nr.20140,20141,20142 Pagina 2 van 2 Stand 01.2015...
