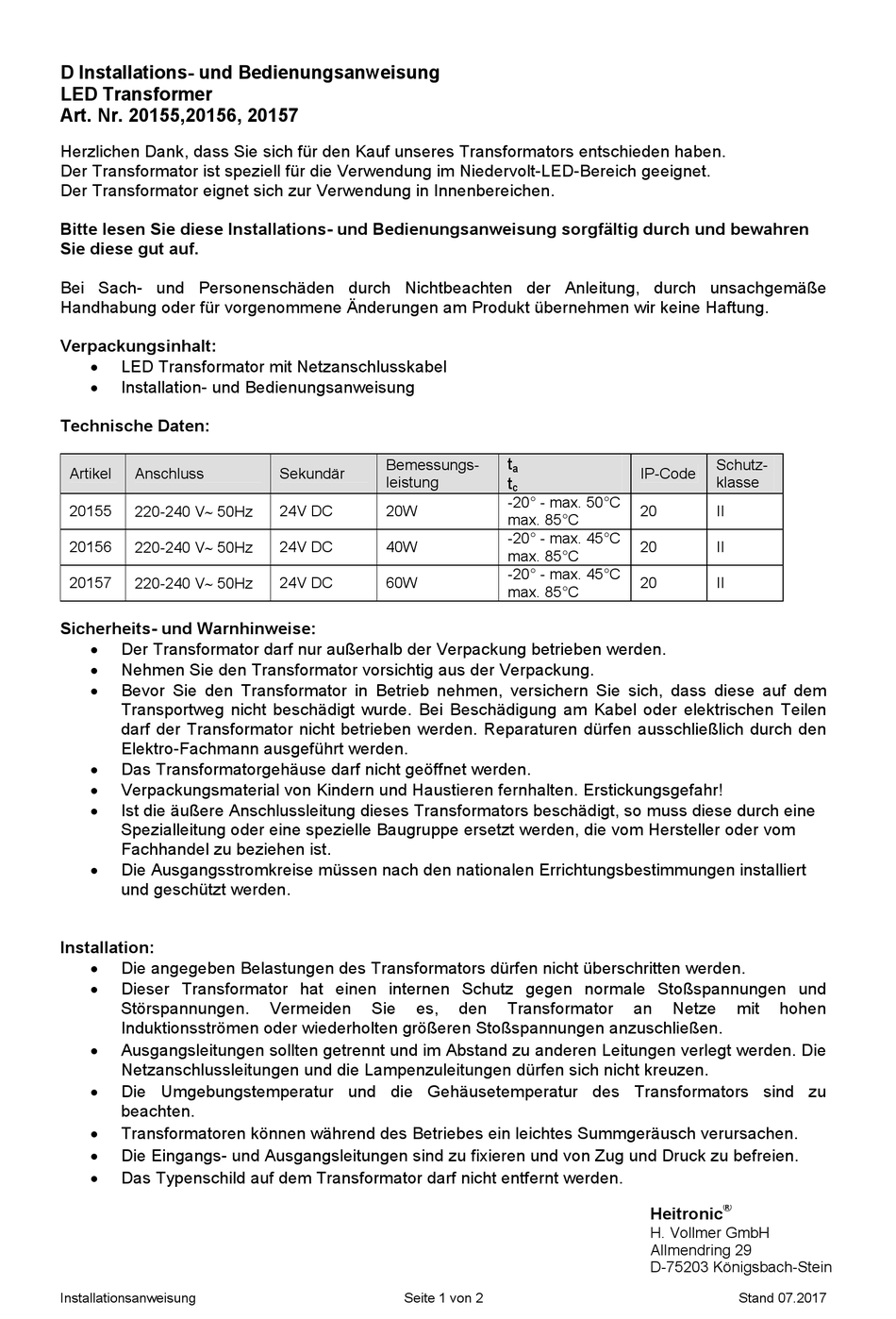

D Installations- und Bedienungsanweisung
LED Transformer
Art. Nr. 20155,20156, 20157
Herzlichen Dank, dass Sie sich für den Kauf unseres Transformators entschieden haben.
Der Transformator ist speziell für die Verwendung im Niedervolt-LED-Bereich geeignet.
Der Transformator eignet sich zur Verwendung in Innenbereichen.
Bitte lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren
Sie diese gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße
Handhabung oder für vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:
LED Transformator mit Netzanschlusskabel
Installation- und Bedienungsanweisung
Technische Daten:
Artikel
Anschluss
20155
220-240 V 50Hz
20156
220-240 V 50Hz
20157
220-240 V 50Hz
Sicherheits- und Warnhinweise:
Der Transformator darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie den Transformator vorsichtig aus der Verpackung.
Bevor Sie den Transformator in Betrieb nehmen, versichern Sie sich, dass diese auf dem
Transportweg nicht beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen
darf der Transformator nicht betrieben werden. Reparaturen dürfen ausschließlich durch den
Elektro-Fachmann ausgeführt werden.
Das Transformatorgehäuse darf nicht geöffnet werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
Ist die äußere Anschlussleitung dieses Transformators beschädigt, so muss diese durch eine
Spezialleitung oder eine spezielle Baugruppe ersetzt werden, die vom Hersteller oder vom
Fachhandel zu beziehen ist.
Die Ausgangsstromkreise müssen nach den nationalen Errichtungsbestimmungen installiert
und geschützt werden.
Installation:
Die angegeben Belastungen des Transformators dürfen nicht überschritten werden.
Dieser Transformator hat einen internen Schutz gegen normale Stoßspannungen und
Störspannungen.
Induktionsströmen oder wiederholten größeren Stoßspannungen anzuschließen.
Ausgangsleitungen sollten getrennt und im Abstand zu anderen Leitungen verlegt werden. Die
Netzanschlussleitungen und die Lampenzuleitungen dürfen sich nicht kreuzen.
Die Umgebungstemperatur und die Gehäusetemperatur des Transformators sind zu
beachten.
Transformatoren können während des Betriebes ein leichtes Summgeräusch verursachen.
Die Eingangs- und Ausgangsleitungen sind zu fixieren und von Zug und Druck zu befreien.
Das Typenschild auf dem Transformator darf nicht entfernt werden.
Installationsanweisung
Bemessungs-
Sekundär
leistung
24V DC
20W
24V DC
40W
24V DC
60W
Vermeiden
Sie
es,
Seite 1 von 2
t
a
t
c
-20° - max. 50°C
max. 85°C
-20° - max. 45°C
max. 85°C
-20° - max. 45°C
max. 85°C
den
Transformator
Schutz-
IP-Code
klasse
20
II
20
II
20
II
an
Netze
mit
hohen
®
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Stand 07.2017
