- Page 1 INSTALLATION OF AN INCLINED LIQUID COLUMN MANOMETER User manual www.sauermanngroup.com...

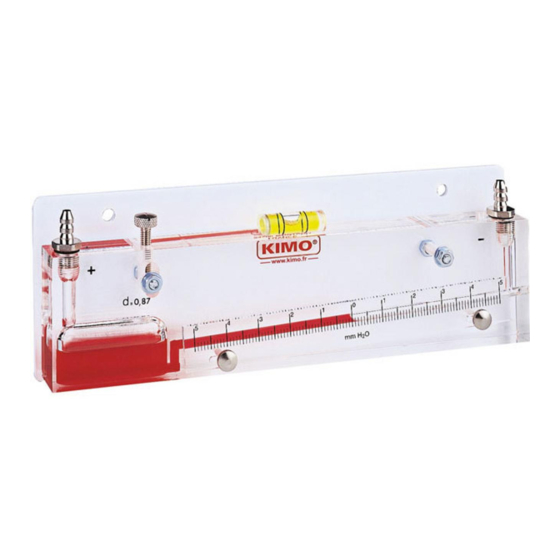

- Page 2 User manual English 1. Pressure connection 2. Setting screw of the level 3. Spirit level 4. Pressure connection 5. Sliding ruler 6. Knurled setting screws 7. Receiver 8. Liquid density Fix the liquid column manometer Fix the manometer on a wall or a vertical wall with 2 screws Ø 5mm maximum. Set the horizontality of the manometer with the incorporated level and its setting screw.
- Page 3 This handling can cause an important move of the ruler, two problems may occur: • There is not enough liquid in the receiver, in this case : add some liquid (see step 1). Screw the pressure connection and wait 2 to 3 minutes, then repeat the procedure to set the zero as described hereabove.
- Page 4 Notice d'utilisation Français 1. Raccord de presison 2. Vis de réglage du niveau 3. Niveau à bulle 4. Raccord de pression 5. Réglette mobile 6. Vis de réglage moletées 7. Récervoir 8. Densité du liquide Fixation du manomètre à colonne de liquide Fixer le manomètre sur un mur ou une paroi verticale avec 2 vis Ø...
- Page 5 Si cette manipulation entraîne un déplacement important de la réglette, deux problèmes peuvent en être à l'origine : • Il n'y a pas assez de liquide dans le réservoir, dans ce cas : Rajouter du liquide (voir étape 1). Remonter le raccord et attendre 2 à 3 minutes, puis procéder de nouveau au réglage du zéro comme écrit ci-dessus.
- Page 8 Customer service portal Portail service clients Utilisez notre Portail service clients pour nous contacter Use our Customer service portal to contact us https://sauermann-en.custhelp.com www.sauermanngroup.com...
