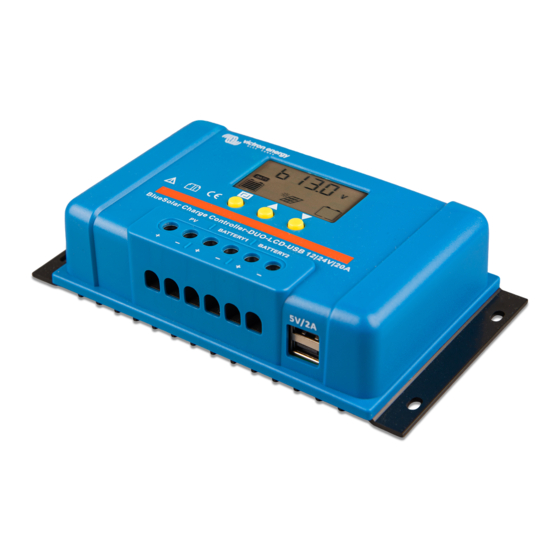

BlueSolar PWM DUO-LCD-USB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BlueSolar PWM DUO 12V 24V 20A LCD USB and is the answer not in the manual?

Questions and answers

Related Manuals for Victron energy BlueSolar PWM DUO 12V 24V 20A LCD USB

Summary of Contents for Victron energy BlueSolar PWM DUO 12V 24V 20A LCD USB

  • Page 1 Manual Handleiding Manuel Handbuch Manual Manual Manuale Manuál Руководство по эксплуатации BlueSolar PWM DUO-LCD-USB...

  • Page 3: General Information

    1. General Information IMPORTANT Always connect battery 1 first, in order to allow the Controller to • recognize system voltage. Use a 12V (36 cells) solar array for a 12V system. • Use a 24V (72 cells) solar array for a 24V system. •...
  • Page 4 Connect the battery1 - plus and minus. Connect the battery2 - plus and minus. Connect the solar array - plus and minus. The reverse order applies when deinstalling. An improper sequence order can damage the BlueSolar PWM DUO 12V|24V|20A LCD- USB! 1.
  • Page 5 4. LCD DISPLAY and SETTINGS MENU：switch between different displays, or to enter/exit setting by long press. UP：press to change the settings when in setting mode. DOWN: press to change the settings when in setting mode. 4.1 Monitoring and settings Values between [ ] are for 24V battery settings Boot Display.
  • Page 6 Main display: battery1 voltage, battery state of charge, charging status. If arrow is flashing charger is in float. By arrow of: no solar available. Press MENU to enter next display. Change settings in Main display. Battery type setting. See table below. Press the MENU button for several seconds until the...
  • Page 7 Battery2 display: battery2 voltage, battery state of charge, charging status. Press MENU to enter next display. PV Voltage display: PV voltage and the state of charge of the batteries. Press MENU to enter next display. Charge current display: Total PV to batteries1&2 current and the state of charge of the battery.
  • Page 8 5. Alarms High temperature When temp ≥ 85℃, the BlueSolar PWM DUO 12V|24V|20A LCD-USB will lower the PV input current in order to lower the temp. There is no alarm on the LCD display. When temp >90℃, the BlueSolar PWM DUO 12V|24V|20A LCD- the PV input current will be reduced to zero, the high temp alarm icon will show on the LCD.

  • Page 9: Specifications

    6.Specifications 12V|24V|20A BlueSolar PWM DUO 12V|24V|20 LCD-USB Battery Voltage 12/24V Auto Select Charge Current 20A total Battery1&2 Charge mode Maximum solar array voltage Solar voltage range 15-28V 30-55V Self-consumption <10mA Reverse polarity connection of the solar panels. Protections Reverse polarity connection of the battery. Low voltage disconnect.

  • Page 10: Mechanical Drawing

    7. Mechanical drawing.

  • Page 11: Algemene Informatie

    1. Algemene Informatie BELANGRIJK Sluit altijd eerst accu 1 aan, zodat de regelaar de systeemspanning • kan herkennen. Gebruik een zonnepaneel van 12 V (36 cellen) voor een 12V-systeem. • Gebruik een zonnepaneel van 24V (72 cellen) voor een 24V-systeem. •...
  • Page 12 Sluit accu 1 aan - plus en min. Sluit accu 2 aan - plus en min. Sluit het zonnepaneel aan - plus- en min. De omgekeerde volgorde is van toepassing bij het demonteren. Een incorrecte volgorde kan de BlueSolar PWM DUO 12V|24V|20A LCD-USB beschadigen! 1.
  • Page 13 4. LCD-SCHERM en INSTELLINGEN MENU：door lang ingedrukt te houden schakelt u tussen verschillende beeldschermen of kunt u toegang krijgen tot de instellingen of deze verlaten. OMHOOG: druk in om de instellingen te wijzigen in de instellingsmodus. OMLAAG: druk om de instellingen te wijzigen in de instelmodus. 4.1 Monitoring en instellingen Waarden tussen [ ] zijn voor 24V-accu-instellingen Opstartscherm.
  • Page 14 Hoofdscherm: spanning accu1, accustatus, laadstatus. Als pijl knippert is de acculader ingesteld op druppellaadspanning. Als de pijl uitstaat: geen zonne-energie beschikbaar. Druk op MENU om naar het volgende scherm te gaan. Wijzig de instellingen in het hoofdscherm. Instelling accutype. Druk gedurende enkele Zie onderstaande tabel.
  • Page 15 Accu2-scherm: spanning accu2, accustatus, laadstatus. Druk op MENU om naar het volgende scherm te gaan. PV-spanningsscherm: PV-spanning en de laadstatus van de accu's. Druk op MENU om naar het volgende scherm te gaan. Laadstroomscherm: Totaal PV naar accustroom 1 & 2 en de laadstatus van de accu.
  • Page 16 5. Alarmen Bij temperaturen van ≥ 85 ℃ zal de Hoge temperatuur BlueSolar PWM DUO 12V|24V|20A LCD-USBde PV-ingangsstroom verlagen om de temperatuur te verlagen. Er wordt geen alarmmelding op het Bij temperaturen van >90 ℃ zal de PV-ingangsstroom van de LCD-scherm weergegeven.
  • Page 17 6.Specifications 12 V|24 V|20 A BlueSolar PWM DUO 12V|24V|20A LCD-USB 12 V 24 V Accuspanning 12/24V-Auto Select Laadstroom 20 A totaal Accu's 1&2 Laadmodus Maximale zonne- 55 V energiespanning Bereik zonnespanning 15-28 V 30-55 V Zelfverbruik < 10 mA Omgekeerde aansluiting van de polariteit van de zonnepanelen.
  • Page 18 7. Mechanische tekening...

  • Page 19: Consignes Générales

    1. Consignes générales IMPORTANT Toujours connecter la batterie 1 en premier, afin que le contrôleur • puisse reconnaitre la tension du système. Utiliser un champ de panneaux solaires de 12 V (36 cellules) pour • un système de 12 V. Utiliser un champ de panneaux solaires de 24 V (72 cellules) pour •...
  • Page 20 Connectez la batterie 1 – pôle positif et négatif. Connectez la batterie 2 – pôle positif et négatif. Connectez le champ de panneaux solaires – pôle positif et négatif. Pour désinstaller, veuillez suivre les étapes en sens inverse. Un ordre de connexion incorrect peut endommager le BlueSolar PWM DUO 12V|24V|20A LCD-USB 1.
  • Page 21 4. ÉCRAN LCD et PARAMÈTRES MENU : pour passer d'un écran à l'autre ou entrer/quitter la configuration en maintenant le bouton appuyé. UP : appuyez dessus pour modifier les paramètres lorsque vous êtes en mode Configuration. DOWN : appuyez dessus pour modifier les paramètres lorsque vous êtes en mode Configuration.
  • Page 22 Écran principal : tension de batterie 1, état de charge de la batterie, statut du processus de charge. Si la flèche clignote, le chargeur est en mode Float. S'il n'y a pas de flèche : aucune source solaire n'est disponible. Appuyez sur MENU pour passer à...
  • Page 23 Écran Batterie 2 : tension de batterie 2, état de charge de la batterie, statut du processus de charge. Appuyez sur MENU pour passer à l'écran suivant. Écran de tension PV : tension PV et état de charge des batteries. Appuyez sur MENU pour passer à...
  • Page 24 5. Alarmes Température élevée Si la température est ≥ 85℃, le contrôleur de charge BlueSolar PWM DUO 12V|24V|20A LCD-USB diminuera le courant d'entrée PV afin de diminuer la température. Aucune alarme n'apparait sur l'écran LCD. Si la température est >90℃, le contrôleur de charge BlueSolar PWM DUO 12V|24V|20A LCD-USB réduira le courant d'entrée à...
  • Page 25 6. Caractéristiques 12 V | 24 V | 20 A BlueSolar PWM DUO 12V|24V|20A LCD-USB 12 V 24 V Tension de batterie Sélection automatique 12/24 V Courant de charge 20 A total de la batterie 1 et 2 Mode de charge Tension maximale du champ de 55 V panneaux solaires...
  • Page 26 7. Schéma mécanique...

  • Page 27: Allgemeine Informationen

    1. Allgemeine Informationen WICHTIGER HINWEIS Schließen Sie immer zuerst Batterie 1 an, damit der Controller die • Systemspannung erkennen kann. Verwenden Sie eine Solaranlage mit 12 V (36 Zellen) für ein 12 V System. • Verwenden Sie eine Solaranlage mit 24 V (72 Zellen) für ein 24V System. •...
  • Page 28 Schließen Sie die Batterie 1 an - Plus und Minus. Schließen Sie die Batterie 2 an - Plus und Minus. Schließen Sie die Solaranlage an - Plus und Minus. Beim Deinstallieren umgekehrt vorgehen. Eine falsche Reihenfolge kann den BlueSolar PWM DUO 12V|24V|20A LCD-USB! 1.
  • Page 29 4. LCD-Anzeige und EINSTELLUNGEN MENÜ: Wechseln zwischen verschiedenen Anzeigen oder zum Eingeben/Verlassen der Einstellung durch langes Drücken. HOCH: im Einstellungsmodus lassen sich damit die Einstellungen ändern. RUNTER: im Einstellungsmodus lassen sich damit die Einstellungen ändern. 4.1 Überwachung und Einstellungen Die Werte zwischen [ ] sind für 24V-Batterieeinstellungen. Start-Bildschirm Nach Anschließen der Batterie wird auf dem Bildschirm das Modell des Solar-Ladegeräts und die durch das Solar-Ladegerät erkannte Systemspannung...
  • Page 30 Hauptanzeige: Spannung Batterie 1, Ladezustand der Batterie, Ladestatus. Wenn der Pfeil blinkt, befindet sich das Ladegerät im Float. Durch Pfeil von: kein Solar verfügbar. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Einstellungen in der Hauptanzeige ändern. Einstellung des Batterietyps. Drücken Sie die MENÜ...
  • Page 31 Batterie 2 Anzeige: Spannung Batterie 2, Ladezustand der Batterie, Ladestatus. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Anzeigebildschirm PV-Spannung: PV-Spannung und den Ladezustand der Batterien. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Anzeigebildschirm Ladestrom: Gesamt-PV zu den Batterien 1 & 2 Strom und den Ladezustand der Batterie.
  • Page 32 5. Alarme Bei Temperatur ≥ 85 ℃ senkt der Hohe Temperatur BlueSolar PWM DUO 12V|24V|20A LCD-USB den PV-Eingangsstrom, um die Temperatur zu senken. Es erscheint kein Alarm auf dem LCD- Bei einer Temperatur >90 ℃, der Display. BlueSolar PWM DUO 12V|24V|20A LCD-USB wird der PV-Eingangsstrom auf LCD angezeigt.

  • Page 33: Technische Daten

    6. Technische Daten 12 V|24 V|20 A BlueSolar PWM DUO 12V|24V|20A LCD-USB 12 V 24 V Batteriespannung 12/24 V automatische Wahl Ladestrom 20A gesamt Batterie 1 & 2 Lade-Modus Maximale Solaranlagen- 55 V Spannung Solarspannungsbereich 15-28 V 30-55 V Eigenverbrauch <10 mA Verpolter Anschluss der Solarmodule Schutz...

  • Page 34: Technische Zeichnung

    7. Technische Zeichnung...

  • Page 35: Información General

    1. Información general IMPORTANTE Conectar siempre la batería 1 en primer lugar para que el • controlador reconozca la tensión del sistema. Utilice paneles solares de 12 V (36 celdas) para sistemas de 12 V. • Utilice paneles solares de 24 V (72 celdas) para sistemas de 24 V. •...
  • Page 36 Conecte la batería 1 - positivo y negativo. Conecte la batería 2 - positivo y negativo. Conecte los paneles solares - positivo y negativo. Para la desinstalación se sigue el orden inverso. Si no se sigue el orden correcto en la secuencia se puede dañar el BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB 1.
  • Page 37 4. PANTALLA LCD Y CONFIGURACIÓN MENÚ：cambie de pantalla o entre/salga pulsando de forma sostenida. UP (ARRIBA)：pulse para cambiar los ajustes cuando esté en modo configuración. DOWN (ABAJO)：pulse para cambiar los ajustes cuando esté en modo configuración. 4.1 Seguimiento y configuración Los valores entre corchetes [ ] son para los ajustes de la batería de 24 V.
  • Page 38 Pantalla principal: tensión batería 1, estado de carga de la batería, estado del proceso de carga. Si la flecha parpadea el cargador está en flotación. Flecha apagada: no hay energía solar disponible. Pulse MENÚ para entrar en la siguiente pantalla. Cambie los ajustes en Ajuste del tipo de batería.
  • Page 39 Pantalla batería 2: tensión batería 2, estado de carga de la batería, estado del proceso de carga. Pulse MENÚ para entrar en la siguiente pantalla. Pantalla tensión FV: Tensión FV y estado de carga de las baterías. Pulse MENÚ para entrar en la siguiente pantalla. Pantalla de corriente de carga: Corriente FV total a las baterías 1 y 2 y estado de carga de la batería.
  • Page 40 5. Alarmas Temperatura alta Cuando la temperatura ≥ 85℃, el BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB reducirá la corriente de entrada FV para bajar la temperatura. La pantalla LCD no muestra ninguna alarma. Cuando la temperatura >90℃, el BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB la corriente de entrada FV se...

  • Page 41: Especificaciones

    6. Especificaciones 12 V|24 V|20 A BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB 12 V 24 V Tensión de la batería Selección automática 12/24 V Corriente de carga 20 A total batería 1 y 2 Modo de carga Tensión solar máxima 55 V Rango de tensión solar 15-28 V...
  • Page 42 7. Dibujo mecánico...

  • Page 43: Allmän Information

    1. Allmän information VIKTIGT Anslut alltid batteri 1 först så att regulatorn kan detektera • systemspänningen. Använd en 12 V (36 celler) solpanel i ett 12 V-system. • Använd en 24 V (72 celler) solpanel i ett 24 V-system. • Serien BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB använder pulsbreddsmodulerad (PWM efter engelskans Pulse Width Modulation) laddningsspänningskontroll tillsammans med en laddningskontrollalgoritm i flera steg.
  • Page 44 Anslut batteri 1 - plus och minus. Anslut batteri 2 - plus och minus. Anslut solcellspanelen - plus och minus. Vid avinstallering gäller omvänd ordning. En felaktig sekvensordning kan skada BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB! 1. Säkerställ att batteri 1 är laddat så att l BlueSolar PWM DUO 12V|24V|20A LCD-USB kan känna igen batteritypen innan den första installationen.
  • Page 45 4. LCD-DISPLAY och INSTÄLLNINGAR MENY: växla mellan olika displayer eller tryck ned länge för att gå in/ur inställningar. UPP: tryck för att ändra inställningar när den är i inställningsläge. NED: tryck för att ändra inställningar när den är i inställningsläge. 4.1 Övervakning och inställningar Värden inom [ ] är för inställningar för 24 V-batterier Startdisplay.
  • Page 46 Huvuddisplay: spänning batteri 1, laddningstillstånd batteri, laddningsstatus. Om pilen blinkar är laddaren i float. Vid pil av: inga solceller tillgängliga Tryck på MENY för att gå vidare till nästa display. Ändra inställningar i Batteritypsinställning. huvuddisplayen. Se tabell nedan. Tryck ned MENY knappen i flera sekunder till displayen Fabriksinställningen är b01...
  • Page 47 Display Batteri 2: spänning batteri 2, laddningstillstånd batteri, laddningsstatus. Tryck på MENY för att gå vidare till nästa display. Display för solcellsspänning: Solcellsspänning och batteriets laddningstillstånd. Tryck på MENY för att gå vidare till nästa display. Display för laddningsström: Ström från solcell till batteri 1 och 2 och batteriets laddningstillstånd.
  • Page 48 5. Larm När temp. ≥ 85 ℃, reducerar Hög temperatur BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB solcellsingångsströmmen för att sänka När temp. >90 ℃, reduceras temperaturen. LCD-displayen visar inte något larm. BlueSolar PWM DUO 12V|24V|20A LCD-USB solcellsingångsströmmen till noll och larmikonen för temperaturen har sjunkit till under 82 ℃, återupptar hög temperatur kommer att visas på...
  • Page 49 6. Specifikationer 12 V|24 V|20 A BlueSolar PWM DUO 12V|24V|20A LCD-USB 12 V: 24 V: Batterispänning 12/24 V autoval Laddningsström 20 A totalt Batteri1 och 2 Laddningsläge Maximal solpanelsspänning 55V: Solpanelsintervall 15-28 V 30-55 V Egenkonsumtion <10 mA Omvänd polaritetsanslutning av solcellspaneler. Skydd Omvänd polaritetsanslutning av batteriet.
  • Page 50 7. Mekanisk ritning...

  • Page 51: Informazioni Generali

    1. Informazioni Generali IMPORTANTE Connettere sempre prima la batteria 1, per consentire al regolatore di • riconoscere la tensione del sistema. Utilizzare un pannello solare da 12 V (36 celle) per un sistema da 12 V. • Utilizzare un pannello solare da 24V (72 celle) per un sistema da 24V. •...
  • Page 52 Collegare i poli positivo e negativo della batteria 1. Collegare i poli positivo e negativo della batteria 2. Collegare i poli positivo e negativo del pannello solare. Per la disinstallazione si segue l’ordine inverso. Un ordine scorretto della sequenza può danneggiare il BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB!
  • Page 53 4. DISPLAY LCD e IMPOSTAZIONI MENU: passare da un display all’altro o entrare/uscire dalle impostazioni premendolo a lungo. UP: premerlo per cambiare le impostazioni quando ci si trova nella modalità di configurazione. DOWN: premerlo per cambiare le impostazioni quando ci si trova nella modalità...
  • Page 54 Schermata principale: tensione batteria 1, stato di carica della batteria, stato di carica. Se la freccia lampeggia, la carica si trova in mantenimento. Se la freccia è spenta: non è disponibile il fotovoltaico. Premere MENU per entrare nella seguente schermata. Modifica impostazioni nella Schermata Impostazioni tipo di batteria.
  • Page 55 Batteria 2 mostra: tensione batteria 2, stato di carica della batteria, stato di carica. Premere MENU per entrare nella seguente schermata. Tensione FV mostra: La tensione FV e lo stato di carica delle batterie. Premere MENU per entrare nella seguente schermata. Corrente di carica mostra: Il FV totale verso le batterie 1 e 2 e lo stato di carica della batteria.
  • Page 56 5. Allarmi Temperatura alta Quando temp ≥ 85℃, il BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB diminuisce la corrente di ingresso del FV per abbassare la temperatura. Sul display LCD non appaiono allarmi. Quando temp >90℃, il BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB riduce a zero la corrente in entrata del FV e sul LCD appare l’icona di alta temperatura.
  • Page 57 6. Specifiche 12 V|24 V|20 A BlueSolar PWM DUO 12V|24V|20A LCD-USB 12 V 24 V Tensione Batteria 12/24 V con selezione automatica Corrente di carica 20 A complessivi batteria 1 e 2 Modalità di carica Tensione massima pannello 55 V solare Intervallo Tensione Solare 15-28 V...
  • Page 58 7. Schemi meccanici...

  • Page 59: Obecné Informace

    1. Obecné informace DŮLEŽITÉ Vždy nejprve připojte baterii 1, aby mohl regulátor rozpoznat napětí • systému. Pro 12V systém použijte solární pole 12 V (36 článků). • Pro 24V systém použijte solární pole 24 V (72 článků). • Řada regulátorů nabíjení BlueSolar PWM DUO 12V|24V|20A LCD-USB využívá k regulaci napětí...
  • Page 60 Připojte baterii1 - plus a mínus. Připojte baterii2 - plus a mínus. Připojte solární pole - plus a mínus. Při demontáži platí opačné pořadí. Nesprávné pořadí připojení může poškodit regulátor nabíjení BlueSolar PWM DUO 12V|24V|20A LCD-USB! 1. Před první instalací se ujistěte, že je baterie nabitá, aby regulátor nabíjení BlueSolar PWM DUO 12V|24V|20A LCD-USB mohl rozpoznat typ baterie.
  • Page 61 4. LCD DISPLEJ A NASTAVENÍ MENU： pro přepnutí mezi různými zobrazeními nebo pro zadání/ukončení nastavení dlouze stiskněte. NAHORU： stisknutím změníte nastavení v režimu nastavení. DOLŮ: stisknutím změníte nastavení v režimu nastavení. 4.1 Monitorování a nastavení Hodnoty mezi [ ] jsou pro nastavení 24 V baterie Spouštěcí...
  • Page 62 Hlavní obrazovka: napětí baterie1, stav nabití baterie, stav nabíjení a vybíjení. Pokud bliká šipka, nabíječka je v plovoucí fázi nabíjení. Pokud šipka není zobrazena: není k dispozici žádná solární energie. Stiskněte MENU , abyste přešli na další obrazovku. Změňte nastavení na hlavní...
  • Page 63 Obrazovka baterie2: napětí baterie2, stav nabití baterie, stav nabíjení a vybíjení. Stiskněte MENU , abyste přešli na další obrazovku. Zobrazení napětí FV: FV napětí a stav nabití baterií. Stiskněte MENU , abyste přešli na další obrazovku. Zobrazení nabíjecího proudu: FV na proud baterie 1 a 2 a stav nabití...
  • Page 64 5. Výstrahy ℃ Vysoká teplota ≥ Když je teplota , regulátor BlueSolar PWM ℃ DUO 12V|24V|20A LCD-USB sníží vstupní proud FV, aby se teplota snížila. Na LCD displeji není žádná výstraha. Když je teplota >90 , regulátor BlueSolar PWM ℃ DUO 12V|24V|20A LCD-USB sníží...
  • Page 65 6. Specifikace Regulátor nabíjení BlueSolar 12 V|24 V|20 A PWM DUO 12V|24V|20A LCD- 12 V 24 V Napětí baterie 12/24 V Auto výběr Nabíjecí proud Celkem 20 A baterie 1 a 2 Režim nabíjení Maximální napětí solárního 55 V pole Rozsah solárního napětí...
  • Page 66 7. Mechanický výkres...

  • Page 67: Общая Информация

    1. Общая информация ВАЖНО Всегда подключайте батарею в первую очередь, это даст • возможность контроллеру определить напряжение системы. Используйте 12 В (36 ячеек) солнечные сети для системы на 12 В. • Используйте 24 В (72 ячейки) солнечные сети для системы на 24 В. •...
  • Page 68 Соедините минус и плюс батареи 1 Соедините минус и плюс батареи 2 Подключите солнечную сеть - плюс и минус. При демонтаже системы действуйте в обратном порядке. Неправильный порядок действий может повредить контроллер BlueSolar PWM DUO 12V|24V|20A LCD-USB! 1. Убедитесь, что батарея1 заряжена для распознавания контроллером BlueSolar PWM DUO 12V|24V|20A LCD-USB типа...
  • Page 69 4. ЖК ДИСПЛЕЙ и НАСТРОЙКИ МЕНЮ: нажмите и удерживайте для переключения между различными дисплеями или для входа/выхода из настроек. ВВЕРХ: нажмите для изменения значения в режиме настроек. ВНИЗ: нажмите для изменения значения в режиме настроек. 4.1 Мониторинг и настройки Значения между [ ] применимы для батарей на 24 В Экран...
  • Page 70 Основной дисплей: напряжение батареи1, состояние заряда батареи, состояние зарядки. Если стрелка мигает, зарядное устройство находится в состоянии непрерывного заряда. Стрелка не горит: солнечная энергия недоступна Нажмите МЕНЮ для перехода к следующему дисплею. Изменение настроек на основном дисплее. Настройка типа батареи. Нажмите...
  • Page 71 Дисплей батареи2: напряжение батареи2, состояние заряда батареи, состояние зарядки. Нажмите МЕНЮ для перехода к следующему дисплею. Дисплей PV напряжения: PV-напряжение и состояние заряда батареи. Нажмите МЕНЮ для перехода к следующему дисплею. Дисплей тока заряда: Общий ток PV для батарей 1 и 2 и состояние...
  • Page 72 5. Предупреждения При температуре ≥ 85 ℃, контроллер Высокая температура BlueSolar PWM DUO 12V|24V|20A LCD-USB уменьшит входной ток PV, чтобы снизить температуру. Предупреждения не При температуре >90 ℃, контроллер отображаются на ЖК-дисплее. BlueSolar PWM DUO 12V|24V|20A LCD-USB уменьшит входной ток PV до высокой...
  • Page 73 6.Спецификации 12 В | 24 В | 20A BlueSolar PWM DUO 12V|24V|20A LCD-USB 12 В 24 В Напряжение батареи 12/24 В автовыбор Ток заряда 20 A совместно батареии1&2 Режим заряда Максимальное напряжение 55 В солнечной сети Диапазон солнечного 15-28 В 30-55 В...
  • Page 74 7. Сборочный чертеж...
  • Page 75 Distributor: Serial number: Version : 08 Date : April, 2018 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 : +31 (0)36 531 16 66 E-mail : sales@victronenergy.com...
