Summary of Contents for Metrica BRAVO 61355

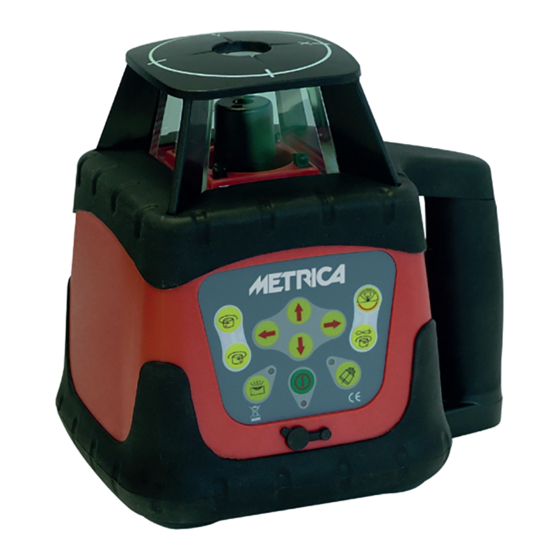

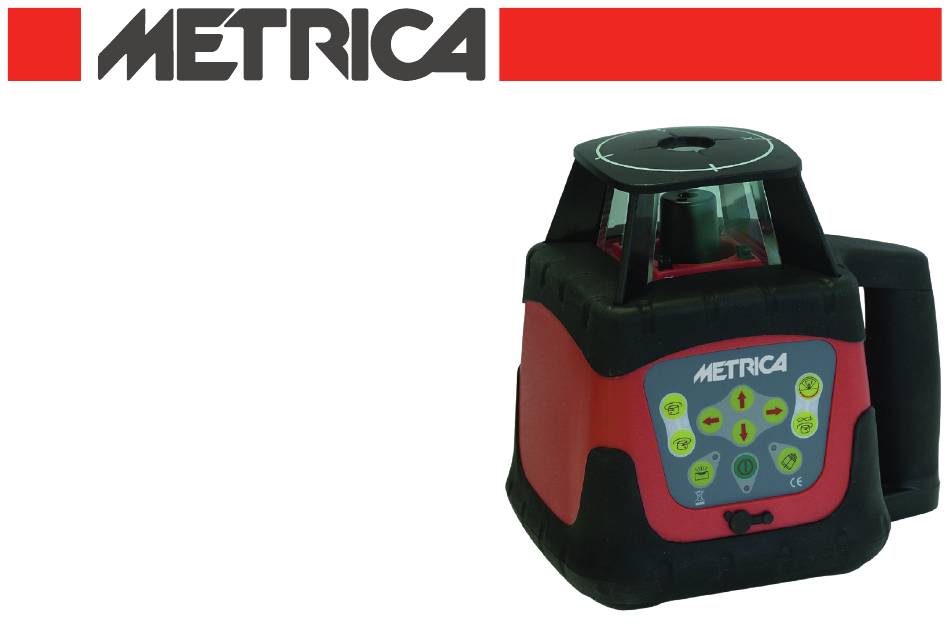

- Page 1 Ref. 61355 LASER AUTOLIVELLANTE ROTANTE SELF-LEVELING ROTATING LASER LASER ROTATIF AUTO-NIVELANT SELBSTNIVELLIERENDER...
- Page 2 FINESTRA DEL LASER MODULO LASER FENÊTRES DE LASER MODULE LASER LASER WINDOW LASER MODULE LASERFENSTER LASERMODUL TASTIERA COMANDI CLAVIER DE COMMANDES KEYBOARD TASTATURBEFEHLE IMPUGNATURA POIGNÉE HANDLE GRIFF...
- Page 3 TASTIERA COMANDI CLAVIER DE COMMANDES KEYBOARD TASTATURBEFEHLE A Interrupteur ON/OFF A ON / OFF A ON / OFF A Interruttore ON / OFF B Fonction TILT B TILT function B TILT-Funktion B Funzione TILT C Scanner C Scanner C Scanner C Scanner D Réglage vitesse de rotation D Speed setting...
- Page 4 ALIMENTAZIONE • Tre volte: il raggio ruota a 120 giri / min Il dispositivo funziona con: • Quattro volte: il raggio ruota a 300 giri / min • Kit 4 batterie ricaricabili NiMH C-tipo che si trova sul fondo • Cinque volte: il raggio ruota a 600 giri / min •...
- Page 5 • Premere il tasto (M). Il LED (m) si accende. L’unità è in fun- CONTROLLO CALIBRAZIONE zione manuale. Regolazione inclinazione dell’asse X: puntare l’asse X1 in di- PIANO ORIZZONTALE rezione della inclinazione desiderata. ASSE X1 Premere i pulsanti E per regolare l’angolo nell’asse X.
-
Page 6: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE Precisione di livellamento ± 3 mm / 30 m Campo di autolivellamento ± 5 ° Autonomia ~ 20 ore Portata ~ Ø 400 m (con ricevitore) a seconda delle condizioni atmosferiche Velocità di rotazione 60-120 - 300-600 t / min Funzione Scanner 0 °... - Page 7 ALIMENTATION • 3 fois : le faisceau tourne à 120 tr/min L’appareil fonctionne avec : • 4 fois : le faisceau tourne à 300 tr/min • Kit 4 piles rechargeables type C NiMH qui se trouve sur le • 5 fois : le faisceau tourne à 600 tr/min fond à...
-
Page 8: Contrôle Du Calibrage
• Appuyez sur la touche (M) 2. Pour activer ou exclure le beep. • La LED (m) s’allume. L’appareil est maintenant en fonction 3. Pour sélectionner la sensibilité de la mesure (fine ou moyenne). manuelle. CONTRÔLE DU CALIBRAGE Inclinaison selon l’axe X: pointez l’axe X1 dans la direction d’inclinaison désirée. -
Page 9: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Précision de nivellement ± 3 mm / 30 m Plage d’auto-nivellement ± 5 ° Autonomie ~ 20 heures Portée ~ Ø 400 m (avec récepteur) selon les conditions climatiques Vitesses de rotation 60 - 120 - 300 - 600 t/min Fonction Scanner 0 °... -
Page 10: Power Supply
POWER SUPPLY • 3 times: the beam rotates at 120 rev / min The device works with: • 4 times: the beam rotates at 300 rev / min • Set of 4 rechargeable NiMH C-type batteries, which is attached • 5 times: the beam rotates at 600 rev / min to the underside of the unit. -
Page 11: Calibration Control
• The LED (m) lights. The device is now in the manual mode. CALIBRATION CONTROL Inclinations along the X-axis: Align the X1 axis in the desired direction of inclination. PLAN HORIZONTAL Press the E buttons to adjust the slope in the X1 POINT LASER X-axis. -
Page 12: Technical Characteristics
TECHNICAL CHARACTERISTICS Leveling accuracy ± 3 mm / 30 m Self-leveling range ± 5 ° Autonomy ~ 20 hours Working range ~ Ø 400 m (with receiver), depending on weather conditions Rotational speeds 60-120 - 300-600 rpm Scanner function 0 ° - 10 ° - 45 ° - 90 ° - 180 ° Tilt function Laser type 635 nm, 1 mW... - Page 13 SPEISUNG • 3-mal: der Strahl rotiert mit 120 U / min Das Gerät arbeitet mit: • 4-mal: der Strahl rotiert mit 300 U / min • 5-mal: der Strahl rotiert mit 600 U / min • Satz aus 4 wiederaufladbaren NiMH-C-Typ Batterien, welcher •...
-
Page 14: Infrarot-Fernbedienung
• Drücken Sie die Taste (M) KALIBRIERSTEUERUNG • Die LED (m) leuchtet. Das Gerät ist nun in der manuellen Funktion. PLAN HORIZONTAL Neigungen entlang der X-Achse: Richten Sie die X1-Achse in die X1 POINT LASER gewünschte Neigungsrichtung. Drücken Sie die E oder Tasten, um die Neigung in der X-Achse zu justieren. -
Page 15: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN Nivelliergenauigkeit ± 3 mm / 30 m Nivellierbereich ± 5 ° Autonomie ~ 20 Stunden Reichweite ~ Ø 400 m (mit Empfänger), je nach Wetterbedingungen Rotationsgeschwindigkeiten 60 - 120 – 300 - 600 U / min Scanner-Funktion 0 ° - 10 ° - 45 ° - 90 ° - 180 ° Tilt-Funktion Lasertyp 635 nm, 1 mW... - Page 16 CAUTION RADIAZIONE LASER NON FISSARE IL RAGGIO - APPARECCHIO LASER CLASSE II POTENZA MASSIMA DI USCITA: 635nm LASER RADIATION DO NOT STARE INTO BEAM - CLASS II LASER PRODUCT MAXIMUM OUTPUT POWER: 635nm RADIATION LASER NE PAS REGARDER LE FAISCEAU - PRODUIT LASER CLASSE II PUISSANCE MAXIMALE SORTIE: 635nm LASER-STRAHLUNG...
