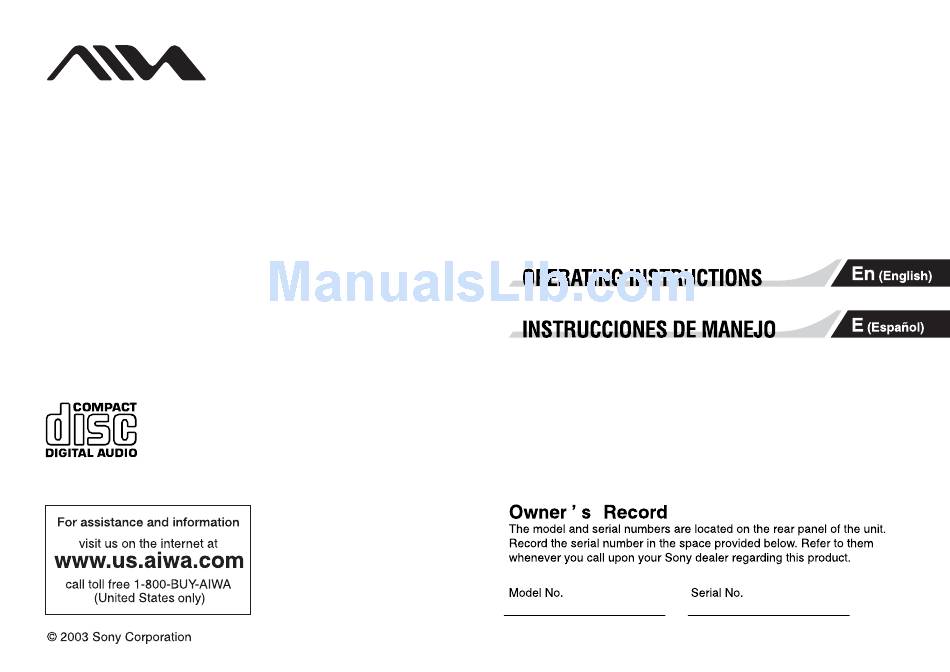

  • Page 1 4-246-840-71 030305AMI-NV-FM Mini Hi-Fi Component System JAX-S7...

  • Page 2: Precautions

    WARNING To prevent fire or shock hazard, do not expose the unit to rain or moisture. To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only. Do not install the appliance in a confined space, such as a bookcase or built-in cabinet.

  • Page 3: Table Of Contents

    CD standard and may not be playable by this product. If you have any questions or problems concerning your stereo system, please consult your nearest Aiwa dealer. TABLE OF CONTENTS PRECAUTIONS ... 2 PREPARATIONS ...

  • Page 4: Preparations

    PREPARATIONS Connection Plug in the AC power cord to the AC power outlet after all other connections are made. 1 Connect the front speakers. Connect the right front speaker (marked with “R”) to the SPEAKERS R terminals and place it on the right side of the unit.

  • Page 5: Parts And Controls

    PARTS AND CONTROLS Main unit: rear Refer to the pages indicated in parentheses for details. FM 75 Ω terminals (4) 1 AM LOOP, Plug in the supplied AM and FM antennas here. 2 VIDEO (MD) jacks Accepts analog sound signals from external equipment. Connect using an optional connecting cable with RCA phono plugs (red plug to R jack, white plug to L jack).
  • Page 6 Main unit: front Refer to the pages indicated in parentheses for details. 1 DISC CHANGE/DISC SKIP (12) Rotates the CD trays. 2 POWER 6STANDBY/ON (10) Switches the unit on and off (standby). The red indicator flashes when receiving a signal from the remote.
  • Page 7 # BASS (22) Adjusts low frequency sound. SURROUND (23) Switches surround on and off. i-Bass (22) Produces rich and clear low frequency sound. $ DISPLAY (11, 12, 15) Displays the time and the remaining time for CD. When the unit is off, press DISPLAY to switch between DEMO, Clock and ECO display modes.
  • Page 8 Remote control Refer to the pages indicated in parentheses for details. Buttons with the same or similar names with the main unit basically have the same function. 1 POWER (10) 2 1-0/10, +10 (12, 14, 15) Selects a CD track of the specified number. The numbered buttons take on these functions below when pressed together with SHIFT held down EDIT (21)
  • Page 9 9 FUNCTION Switches the active function among CD, TAPE, TUNER and VIDEO (MD). 0 DISC SKIP (12, 14) Select a disc. ! c/d (12–14) CD and Tape: starts playback. CD and Tape: stops playback. f, g (12, 17, 19) CD: searches a track in fast forward or fast reverse playback when held down.

  • Page 10: Volume

    ADJUSTMENTS BEFORE OPERATIONS POWER STANDBY / ON TAPE A/B, TUNER/BAND, VIDEO (MD), Power Turning the unit on Press POWER 6STANDBY/ON (POWER on the remote). Pressing TAPE A/B, TUNER/BAND, VIDEO (MD) or CD also turns the unit on (Direct Play Function.) Turning the unit off Press POWER 6STANDBY/ON again.
  • Page 11 Dimmer Adjusts the brightness of the display. 1 Press MODE repeatedly until “DIMMER” appears in the display when the unit is turned on and then press ENTER. 2 Turn MULTI JOG to select one of the four dimmer modes “DIMMER 0” to “DIMMER 3” and then press ENTER.

  • Page 12: Cd Operations

    CD OPERATIONS DISC DIRECT PLAY 1-3 DISC CHANGE/ DISC SKIP This unit plays back finalized CD-R/RW discs as well as audio CDs. Playback 1 Press CD and load disc(s). Press zOPEN/CLOSE to open the disc compartment and place one or two disc(s) with the labelled side up. To place three discs, press DISC CHANGE/DISC SKIP so that the trays rotate, then place the third one.

  • Page 13: Shuffle Playback

    Repeat playback Plays all the tracks or one track on the discs repeatedly. 1 Press MODE repeatedly until “REPEAT” appears in the display and then press ENTER. 2 Turn MULTI JOG to select one of the two repeat modes as below or “REP OFF”, and then press ENTER.

  • Page 14: Programed Playback

    DISC DIRECT PLAY 1-3 Programed playback You can program the unit to playback selected tracks from one or more discs in any order you specify. 1 In the stop mode, press MODE repeatedly until “PLAYMODE” appears in the display and then press ENTER.

  • Page 15: Mp3-Cd Operations

    MP3-CD OPERATIONS ALBUM ALBUM DISPLAY Playback This unit plays back MP3-CDs: discs recorded with MP3 tracks (files). Basic operations for MP3-CDs are mostly the same as those in “CD OPERATIONS”. This section explains MP3-CD OPERATIONS where there is additional information or exceptions to the information in “CD OPERATIONS”.
  • Page 16 Notes on display indications during play •Up to 32 characters are displayed for the title of an album or a track. If ID3TAG version 1.X was applied to record additional information for an MP3 track, up to 30 characters showing track title is displayed. However, this unit does not support ID3TAG version 2.X.

  • Page 17: Tuner Operations

    TUNER OPERATIONS TUNER BAND Manual tuning 1 Press TUNER BAND (SHIFT+BAND on the remote) repeatedly to select a band (FM or AM.) 2 Press f or g to tune in to a station. “TUNED” appears when a station is tuned in. To search for a station automatically (Auto Search) Hold down f or g.
  • Page 18 POWER STANDBY / ON Adjustments Antennas Keep antennas away from metallic objects, electrical equipment and cords. FM antenna: Extend fully and position for the best reception. If receiving condition is poor, connect optional outdoor antenna FM 75 Ω terminal. Use an adapter as required. AM antenna: Rotate to find best reception.

  • Page 19: Tape Operations

    TAPE OPERATIONS TAPE A/B PUSH EJECT/CLOSE Deck A Playback Use only TYPE I (normal) tapes. 1 Press TAPE A/B and insert the tape in either deck. Press zPUSH EJECT/CLOSE on either side (deck A and deck B) to open the outer cassette holder and insert the tape in the deck.

  • Page 20: Basic Recording

    TAPE A/B REC PAUSE/ START Basic recording Use only type I (normal) tapes. Deck B is the recording deck. 1 Insert the recordable tape in deck B. Press zPUSH EJECT/CLOSE to open the outer cassette holder, and insert with the exposed side down and the side to be recorded on facing out from the unit.
  • Page 21 DISC DIRECT PLAY 1-3 DISC CHANGE/ DISC SKIP CD SYNC REC PAUSE/ START CD SYNC You can automatically switch to recording tape from a CD. 1 Insert the recordable tape in deck B. 2 Load disc(s). 3 Select playback mode with MODE, MULTI JOG and ENTER (see “Selecting playback mode”).

  • Page 22: Sound Adjustments

    SOUND ADJUSTMENTS HEAVY, VOCAL, SALSA, TECHNO, HIP HOP, MANUAL TREBLE/ MIDDLE SURROUND TREBLE and MIDDLE TREBLE enhances high frequency for sound clarity and MIDDLE enhances mid frequency for presence. 1 Press MODE repeatedly until “TRE/MID” displays and press ENTER. 2 Turn MULTI JOG to select “TREBLE” or “MIDDLE”...

  • Page 23: Graphic Equalizer

    Graphic equalizer Selects a sound equalization curve to match the music type. Press HEAVY, VOCAL, SALSA, TECHNO, HIP HOP or MANUAL. On the remote, press SHIFT+GEQ and then press r or t repeatedly within 2 seconds. The selected equalization curve is displayed. •MANUAL is a customized curve (see “Saving a custom equalization curve”).

  • Page 24: Timer Playback

    TIMER OPERATIONS POWER STANDBY / ON Sleep timer Turns off the unit automatically after a specified time. Press SLEEP on the remote repeatedly. With each press, the timer duration changes cyclically as follows: “AUTO” * “90” “80” - - - “10”...

  • Page 25: Timer Recording

    Choosing a Timer function You cannot use both Timer playback and Timer recording at the same time. If both have been set, choose one or the other. 1 Press CLOCK/TIMER/SELECT on the remote. “SELECT” is displayed. 2 Press r or t to select “DAILY” (Timer playback) or “REC”...

  • Page 26: Care And Maintenance

    Operating Instructions. First, check that the AC power cord and the speakers are connected correctly and firmly. Should any problem persist, consult your nearest Aiwa dealer. General There is no sound. •Are the speakers and AC power cord connected properly? •Turn VOLUME clockwise and hold.

  • Page 27: Tape Deck

    •Disconnect the AC power cord from the wall outlet and then check the speaker connection. Should the problem persist, consult your nearest Aiwa dealer. Resetting the unit If an unusual condition occurs in the display window or the cassette deck, reset the unit as follows: 1 Press POWER to turn off the power.

  • Page 28: Supplied Accessories

    Specifications MAIN UNIT CX-JS7 TUNER FM tuning range 87.5 MHz to 108 MHz FM usable sensitivity (IHF) 13.2 dBf FM antenna terminal 75 ohms (unbalanced) AM tuning range 530 kHz to 1710 kHz (10 kHz step) 531 kHz to 1710 kHz (9 kHz step) AM usable sensitivity 350 µV/m AM antenna...
  • Page 29 ADVERTENCIA Para evitar un incendio o peligro de descarga, no exponga la unidad a la lluvia ni a la humedad. Para evitar descargas eléctricas, no abra la cubierta. Dirija las reparaciones únicamente a personal de servicio cualificado. No instale el aparato en un espacio cerrado, como una estantería o armario empotrado.
  • Page 30 CD, por lo que no podrán reproducirse mediante este producto. Si tiene cualquier pregunta o problema relacionado con su sistema estéreo, consulte a su distribuidor Aiwa más cercano. ÍNDICE PRECAUCIONES ... 30 PREPARATIVOS ... 32 PARTES Y CONTROLES DE LA UNIDAD ...

  • Page 31: Mando A Distancia

    PREPARATIVOS Conexión Conecte el cable de alimentación de CA a la toma de corriente de CA después de efectuar todas las demás conexiones. 1 Conecte los altavoces frontales. Conecte el altavoz frontal derecho (marcado con una “R”) a los terminales SPEAKERS R y colóquelo en el lado derecho de la unidad.
  • Page 32 PARTES Y CONTROLES DE LA UNIDAD Unidad principal: parte posterior Para más información consulte las páginas indicadas en paréntesis. FM 75 Ω (32) 1 Terminales AM LOOP, Conecte aquí las antenas de AM y FM suministradas. 2 Tomas VIDEO (MD) Acepta señales de sonido analógico provenientes de equipos externos.
  • Page 33 Unidad principal: parte frontal Para más información consulte las páginas indicadas en paréntesis. 1 DISC CHANGE/DISC SKIP (40) Gira las bandejas de CDs. 2 POWER 6STANDBY/ON (38) Enciende y apaga la unidad (en espera). El indicador rojo parpadea cuando recibe una señal desde el mando a distancia.
  • Page 34 # BASS (50) Ajusta las bajas frecuencias. SURROUND (51) Activa y desactiva el sonido envolvente (surround). i-Bass (50) Produce un sonido de bajas frecuencias limpio y lleno de matices. $ DISPLAY (39, 40, 43) Muestra la hora y el tiempo de reproducción restante del Cuando la unidad esté...
  • Page 35 Mando a distancia Para más información consulte las páginas indicadas en paréntesis. Los botones con nombres iguales o similares a los de la unidad principal realizan básicamente la misma función. 1 POWER (38) 2 1-0/10, +10 (40, 42, 43) Selecciona una pista de CD del número especificado. Los botones numerados asumen las funciones siguientes cuando se pulsan mientras se mantiene pulsado el botón SHIFT: EDIT (49)
  • Page 36 9 FUNCTION Cambia la función activa entre CD, TAPE, TUNER y VIDEO (MD). 0 DISC SKIP (40, 42) Selecciona un disco. ! c/d (40–42) CD y pletina: inicia la reproducción. CD y pletina: detiene la reproducción. f, g (40, 45, 47) CD: cuando se mantiene pulsado busca una pista en avance o retroceso rápido.
  • Page 37 AJUSTES PREVIOS AL USO DE LA UNIDAD POWER STANDBY / ON TAPE A/B, TUNER/BAND, VIDEO (MD), Alimentación Encendido de la unidad Pulse POWER 6STANDBY/ON (POWER en el mando a distancia). Pulsando TAPE A/B, TUNER/BAND, VIDEO (MD) o CD también se enciende la unidad (función de reproducción directa.) Apagado de la unidad Pulse POWER 6STANDBY/ON otra vez.
  • Page 38 Atenuador Ajusta el brillo de la pantalla. 1 Pulse MODE repetidamente hasta que “DIMMER” aparezca en la pantalla cuando la unidad se encienda y a continuación pulse ENTER. 2 Gire el MULTI JOG para seleccionar uno de los cuatro modos del atenuador “DIMMER 0” a “DIMMER 3”...
  • Page 39 OPERACIONES CON CDS DISC DIRECT PLAY 1-3 DISC CHANGE/ DISC SKIP Esta unidad reproduce discos CD-R/RW finalizados además de CDs de audio. Reproducción 1 Pulse CD e introduzca uno o varios discos. Pulse zOPEN/CLOSE para abrir el compartimento de discos y coloque uno o dos discos con el lado de la etiqueta hacia arriba.

  • Page 40: Reproducción Repetida

    Reproducción repetida Reproduce todas las pistas o una pista de los discos repetidamente. 1 Pulse MODE repetidamente hasta que “REPEAT” aparezca en la pantalla y a continuación pulse ENTER. 2 Gire el MULTI JOG para seleccionar uno de los dos modos de repetición siguientes o “REP OFF” y a continuación pulse ENTER.
  • Page 41 DISC DIRECT PLAY 1-3 Reproducción programada Puede programar la unidad para reproducir pistas seleccionadas de uno o más discos en cualquier orden que usted especifique. 1 En el modo de parada, pulse MODE repetidamente hasta que “PLAYMODE” aparezca en la pantalla y a continuación pulse ENTER.
  • Page 42 OPERACIONES CON CDS MP3 ALBUM ALBUM DISPLAY Reproducción Esta unidad reproduce CDs MP3: discos grabados con pistas MP3 (archivos). Las operaciones básicas para CDs MP3 son esencialmente las mismas que las indicadas en “OPERACIONES CON CDS”. Esta sección explica las operaciones con CDs MP3 en los casos en que existe información adicional o hay excepciones a la información indicada en “OPERACIONES CON CDS”.
  • Page 43 Notas sobre las indicaciones en pantalla durante la reproducción •Para el título de un álbum o de una pista se visualizan hasta 32 caracteres. Si se aplicó el ID3TAG versión 1.X para grabar información adicional a una pista MP3, se visualizarán hasta 30 caracteres del título de la pista.
  • Page 44 OPERACIONES CON EL SINTONIZADOR TUNER BAND Sintonización manual 1 Pulse TUNER BAND (SHIFT+BAND en el mando a distancia) repetidamente para seleccionar una banda (FM o AM.) 2 Pulse f o g para sintonizar una emisora. “TUNED” aparecerá en pantalla cuando se sintonice una emisora.
  • Page 45 POWER STANDBY / ON Ajustes Antenas Mantenga las antenas alejadas de objetos metálicos, equipos eléctricos y cables. Antena de FM: Extiéndala totalmente y posiciónela de forma que consiga la mejor recepción posible. Si las condiciones de recepción son malas, conecte una antena exterior opcional a la terminal de FM 75 Ω.
  • Page 46 OPERACIONES CON LA PLETINA TAPE A/B PUSH EJECT/CLOSE Deck A Reproducción Utilice sólo cintas de TIPO I (normal). 1 Pulse TAPE A/B e introduzca una cinta en cualquiera de las pletinas. Pulse z PUSH EJECT/CLOSE en cualquiera de las pletinas (A o B) para abrir el portacassettes exterior e insertar la cinta en la pletina.

  • Page 47: Grabación Básica

    TAPE A/B REC PAUSE/ START Grabación básica Utilice sólo cintas de tipo I (normal). La pletina B es la pletina de grabación. 1 Introduzca una cinta grabable en la pletina B. Pulse zPUSH EJECT/CLOSE para abrir el portacassettes exterior e introduzca la cinta con el lado expuesto hacia abajo y la cara a grabar mirando hacia afuera de la unidad.
  • Page 48 DISC DIRECT PLAY 1-3 DISC CHANGE/ DISC SKIP CD SYNC REC PAUSE/ START SINCRONIZACIÓN CON CD Puede activar automáticamente la grabación de una cinta desde un CD. 1 Introduzca una cinta grabable en la pletina B. 2 Introduzca el disco o discos. 3 Seleccione el modo de reproducción con MODE, MULTI JOG y ENTER (consulte “Selección del modo de reproducción”).

  • Page 49: Ajustes De Sonido

    AJUSTES DE SONIDO HEAVY, VOCAL, SALSA, TECHNO, HIP HOP, MANUAL TREBLE/ MIDDLE SURROUND AGUDOS y MEDIOS TREBLE potencia las altas frecuencias para mayor claridad de sonido y MIDDLE potencia las frecuencias medias para mayor presencia del sonido. 1 Pulse MODE repetidamente hasta que “TRE/ MID”...
  • Page 50 Ecualizador gráfico Selecciona una curva de ecualización del sonido que se equipare al tipo de música. Pulse HEAVY, VOCAL, SALSA, TECHNO, HIP HOP o MANUAL. En el mando a distancia, pulse SHIFT+GEQ y a continuación pulse r o t repetidamente antes de 2 segundos. Se mostrará...
  • Page 51 OPERACIONES CON EL TEMPORIZADOR POWER STANDBY / ON Temporizador de apagado Apaga la unidad automáticamente después de un periodo de tiempo especificado. Pulse SLEEP repetidamente en el mando a distancia. Con cada pulsación, la duración del temporizador cambia cíclicamente del modo siguiente: “AUTO”...

  • Page 52: Grabación Temporizada

    Para cambiar el ajuste del temporizador Vuelva a ajustar otra vez el temporizador. Para cancelar el temporizador Pulse CLOCK/TIMER/SELECT en el mando a distancia, y a continuación pulse r o t para seleccionar “OFF” y pulse ENTER. “5” desaparecerá de la pantalla. Cómo elegir una función de temporizador No puede utilizar al mismo tiempo la reproducción temporizada y la grabación temporizada.

  • Page 53: Cuidados Y Mantenimiento

    En primer lugar, compruebe el cable de alimentación y verifique que los altavoces están bien conectados. Si el problema persiste, consulte a su distribuidor Aiwa más cercano. General No hay sonido.
  • Page 54 •Desconecte el cable de alimentación de la toma de corriente y compruebe la conexión de los altavoces. Si continuara el problema, consulte con su distribuidor Aiwa más cercano. Reajuste de la unidad Si se diera una condición inusual en la pantalla o en la pletina de cintas, reajuste la unidad del modo siguiente: 1 Pulse POWER para apagar la unidad.

  • Page 55: Accesorios Suministrados

    Especificaciones UNIDAD PRINCIPAL CX-JS7 SINTONIZADOR Rango de sintonización de FM 87,5 MHz a 108 MHz Sensibilidad utilizable de FM (IHF) 13,2 dBf Terminal de antena FM 75 ohmios (desequilibrados) Rango de sintonización de AM 530 kHz a 1710 kHz (pasos de 10 kHz) 531 kHz a 1710 kHz (pasos de 9 kHz) Sensibilidad utilizable de AM 350 µV/m...
  • Page 56 Sony Corporation http://www.aiwa.com/ Printed in China...
