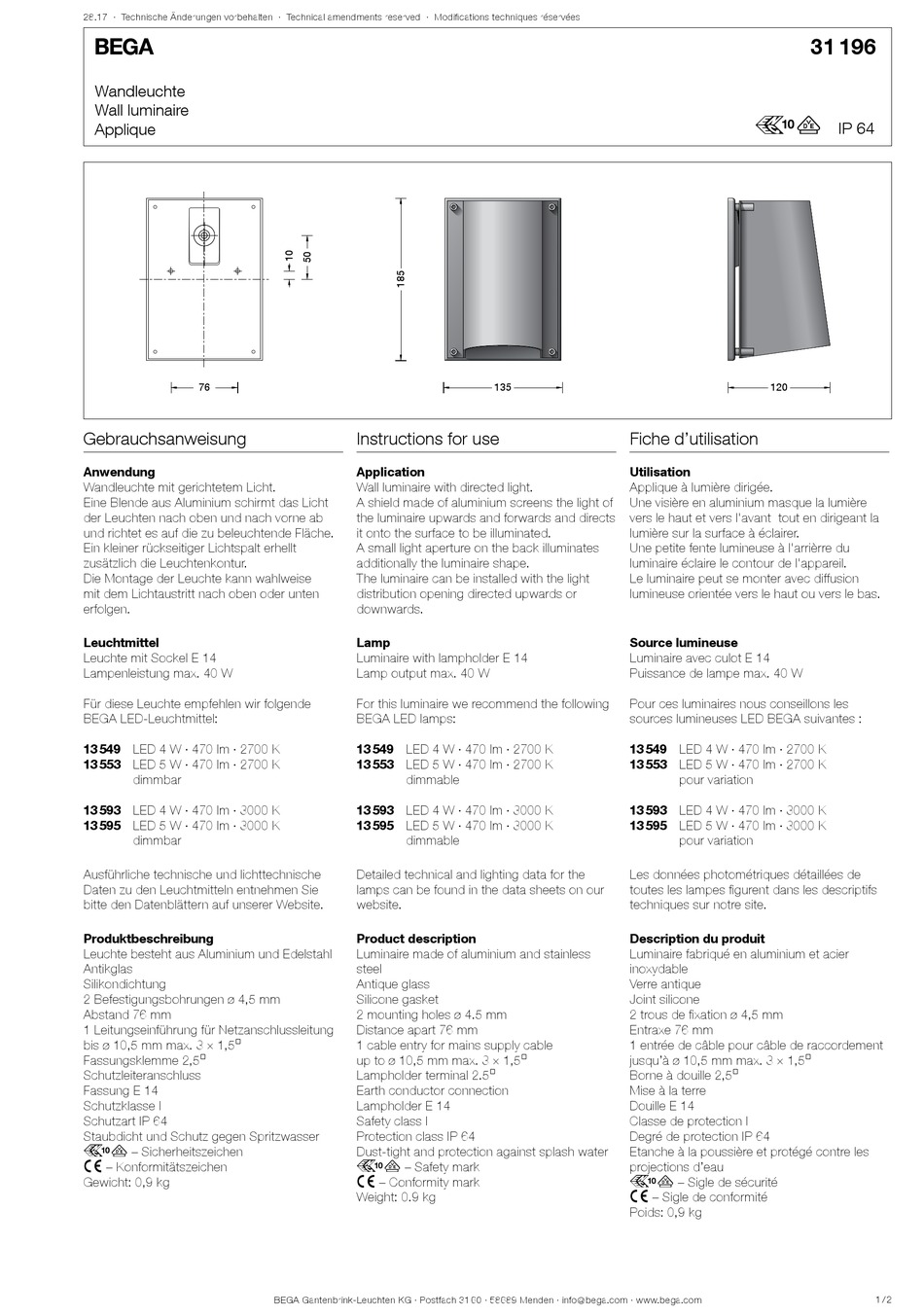

BEGA 31 196 Instructions For Use

28.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

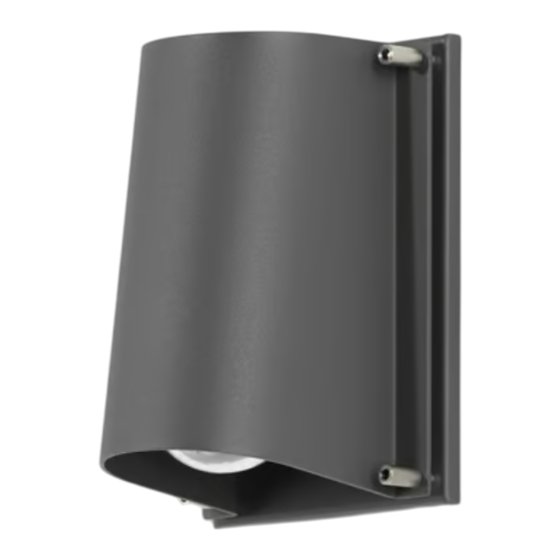

Wandleuchte
Wall luminaire
Applique
76
Gebrauchsanweisung
Anwendung
Wandleuchte mit gerichtetem Licht.
Eine Blende aus Aluminium schirmt das Licht
der Leuchten nach oben und nach vorne ab
und richtet es auf die zu beleuchtende Fläche.
Ein kleiner rückseitiger Lichtspalt erhellt
zusätzlich die Leuchtenkontur.
Die Montage der Leuchte kann wahlweise
mit dem Lichtaustritt nach oben oder unten
erfolgen.
Leuchtmittel
Leuchte mit Sockel E 14
Lampenleistung max. 40 W
Für diese Leuchte empfehlen wir folgende
BEGA LED-Leuchtmittel:
13 549 LED 4 W · 470 lm · 2700 K
13 553 LED 5 W · 470 lm · 2700 K
dimmbar
13 593 LED 4 W · 470 lm · 3000 K
13 595 LED 5 W · 470 lm · 3000 K
dimmbar
Ausführliche technische und lichttechnische
Daten zu den Leuchtmitteln entnehmen Sie
bitte den Datenblättern auf unserer Website.
Produktbeschreibung
Leuchte besteht aus Aluminium und Edelstahl
Antikglas
Silikondichtung
2 Befestigungsbohrungen ø 4,5 mm
Abstand 76 mm
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm max. 3 × 1,5@
Fassungsklemme 2,5@
Schutzleiteranschluss
Fassung E 14
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,9 kg
Instructions for use

Application

Wall luminaire with directed light.
A shield made of aluminium screens the light of
the luminaire upwards and forwards and directs
it onto the surface to be illuminated.
A small light aperture on the back illuminates
additionally the luminaire shape.
The luminaire can be installed with the light
distribution opening directed upwards or
downwards.

Lamp

Luminaire with lampholder E 14
Lamp output max. 40 W
For this luminaire we recommend the following
BEGA LED lamps:
13 549 LED 4 W · 470 lm · 2700 K
13 553 LED 5 W · 470 lm · 2700 K
dimmable
13 593 LED 4 W · 470 lm · 3000 K
13 595 LED 5 W · 470 lm · 3000 K
dimmable
Detailed technical and lighting data for the
lamps can be found in the data sheets on our
website.

Product description

Luminaire made of aluminium and stainless
steel
Antique glass
Silicone gasket
2 mounting holes ø 4.5 mm
Distance apart 76 mm
1 cable entry for mains supply cable
up to ø 10,5 mm max. 3 × 1,5@
Lampholder terminal 2.5@
Earth conductor connection
Lampholder E 14
Safety class I
Protection class IP 64
Dust-tight and protection against splash water
r – Safety mark
c – Conformity mark
Weight: 0.9 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
135
Fiche d'utilisation
Utilisation
Applique à lumière dirigée.
Une visière en aluminium masque la lumière
vers le haut et vers l'avant tout en dirigeant la
lumière sur la surface à éclairer.
Une petite fente lumineuse à l'arrièrre du
luminaire éclaire le contour de l'appareil.
Le luminaire peut se monter avec diffusion
lumineuse orientée vers le haut ou vers le bas.
Source lumineuse
Luminaire avec culot E 14
Puissance de lampe max. 40 W
Pour ces luminaires nous conseillons les
sources lumineuses LED BEGA suivantes :
13 549 LED 4 W · 470 lm · 2700 K
13 553 LED 5 W · 470 lm · 2700 K
13 593 LED 4 W · 470 lm · 3000 K
13 595 LED 5 W · 470 lm · 3000 K
Les données photométriques détaillées de
toutes les lampes figurent dans les descriptifs
techniques sur notre site.
Description du produit
Luminaire fabriqué en aluminium et acier
inoxydable
Verre antique
Joint silicone
2 trous de fixation ø 4,5 mm
Entraxe 76 mm
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm max. 3 × 1,5@
Borne à douille 2,5@
Mise à la terre
Douille E 14
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d'eau
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,9 kg
31 196
r
IP 64
120
pour variation
pour variation
1 / 2
