Elektrische Aansluiting - Novy 1801 One Power Mounting Instructions


De unit is standaard ingesteld op recircula-
tie. Bij afvoer naar buiten dient het recircu-
latie programma gedeactiveerd te worden.

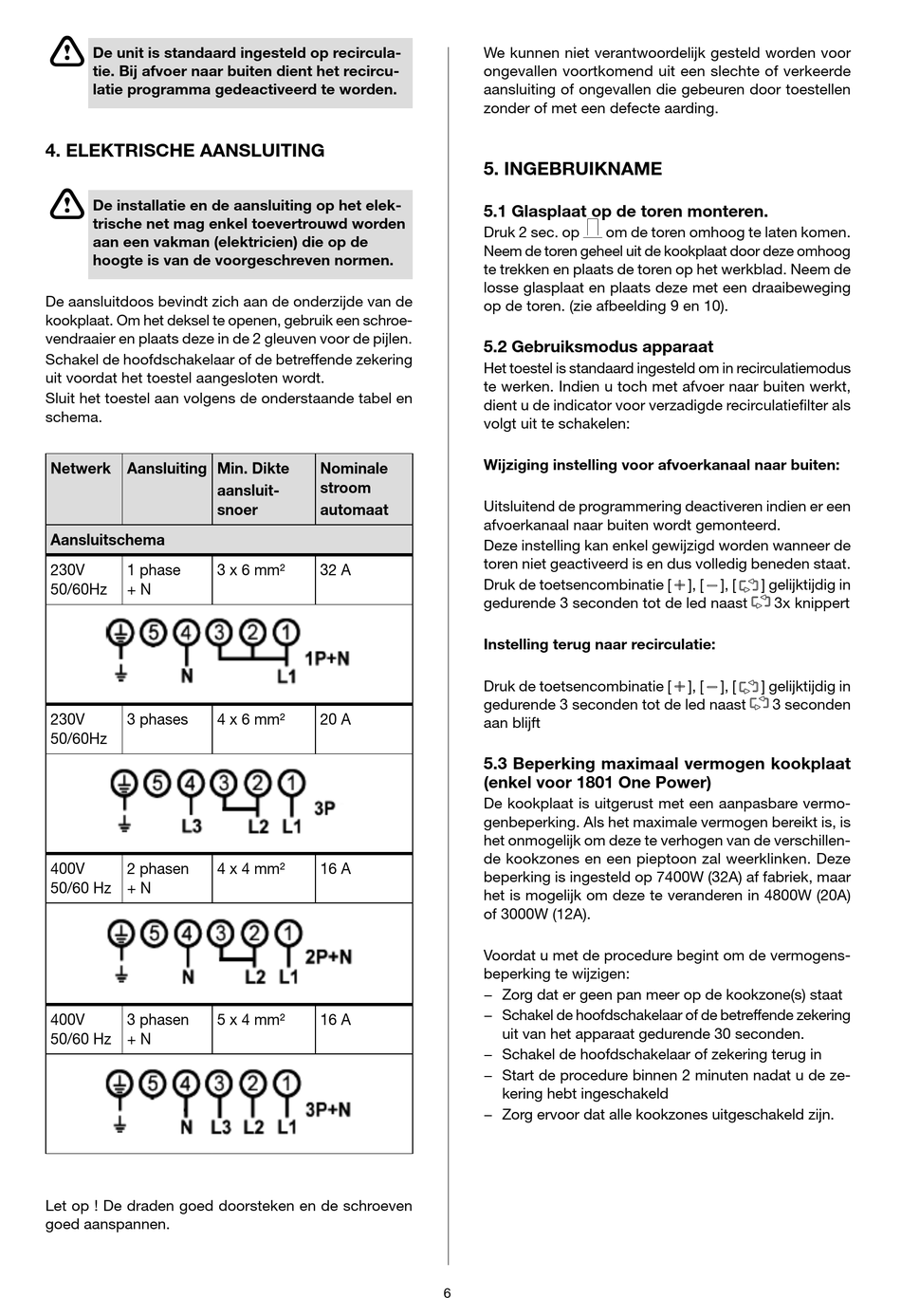

4. ELEKTRISCHE AANSLUITING


De installatie en de aansluiting op het elek-
trische net mag enkel toevertrouwd worden
aan een vakman (elektricien) die op de
hoogte is van de voorgeschreven normen.
De aansluitdoos bevindt zich aan de onderzijde van de
kookplaat. Om het deksel te openen, gebruik een schroe-
vendraaier en plaats deze in de 2 gleuven voor de pijlen.
Schakel de hoofdschakelaar of de betreffende zekering
uit voordat het toestel aangesloten wordt.
Sluit het toestel aan volgens de onderstaande tabel en
schema.
Netwerk Aansluiting Min. Dikte
Aansluitschema
230V 1 phase
50/60Hz + N
230V 3 phases
50/60Hz
400V 2 phasen
50/60 Hz + N
400V 3 phasen
50/60 Hz + N
Let op ! De draden goed doorsteken en de schroeven
goed aanspannen.
Nominale
stroom
aansluit-
snoer automaat
3 x 6 mm² 32 A
4 x 6 mm² 20 A
4 x 4 mm² 16 A
5 x 4 mm² 16 A
We kunnen niet verantwoordelijk gesteld worden voor
ongevallen voortkomend uit een slechte of verkeerde
aansluiting of ongevallen die gebeuren door toestellen
zonder of met een defecte aarding.
5. INGEBRUIKNAME
5.1 Glasplaat op de toren monteren.
Druk 2 sec. op om de toren omhoog te laten komen.
Neem de toren geheel uit de kookplaat door deze omhoog
te trekken en plaats de toren op het werkblad. Neem de
losse glasplaat en plaats deze met een draaibeweging
op de toren. (zie afbeelding 9 en 10).
5.2 Gebruiksmodus apparaat
Het toestel is standaard ingesteld om in recirculatiemodus
te werken. Indien u toch met afvoer naar buiten werkt,
dient u de indicator voor verzadigde recirculatiefilter als
volgt uit te schakelen:
Wijziging instelling voor afvoerkanaal naar buiten:
Uitsluitend de programmering deactiveren indien er een
afvoerkanaal naar buiten wordt gemonteerd.
Deze instelling kan enkel gewijzigd worden wanneer de
toren niet geactiveerd is en dus volledig beneden staat.
Druk de toetsencombinatie [
gedurende 3 seconden tot de led naast
Instelling terug naar recirculatie:
Druk de toetsencombinatie [
gedurende 3 seconden tot de led naast
aan blijft
5.3 Beperking maximaal vermogen kookplaat
(enkel voor 1801 One Power)
De kookplaat is uitgerust met een aanpasbare vermo-
genbeperking. Als het maximale vermogen bereikt is, is
het onmogelijk om deze te verhogen van de verschillen-
de kookzones en een pieptoon zal weerklinken. Deze
beperking is ingesteld op 7400W (32A) af fabriek, maar
het is mogelijk om deze te veranderen in 4800W (20A)
of 3000W (12A).
Voordat u met de procedure begint om de vermogens-
beperking te wijzigen:
− Zorg dat er geen pan meer op de kookzone(s) staat
− Schakel de hoofdschakelaar of de betreffende zekering
uit van het apparaat gedurende 30 seconden.
− Schakel de hoofdschakelaar of zekering terug in
− Start de procedure binnen 2 minuten nadat u de ze-
kering hebt ingeschakeld
− Zorg ervoor dat alle kookzones uitgeschakeld zijn.
6
], [ ], [ ] gelijktijdig in
3x knippert
], [ ], [ ] gelijktijdig in
3 seconden
