Summary of Contents for Massoth DiMAX

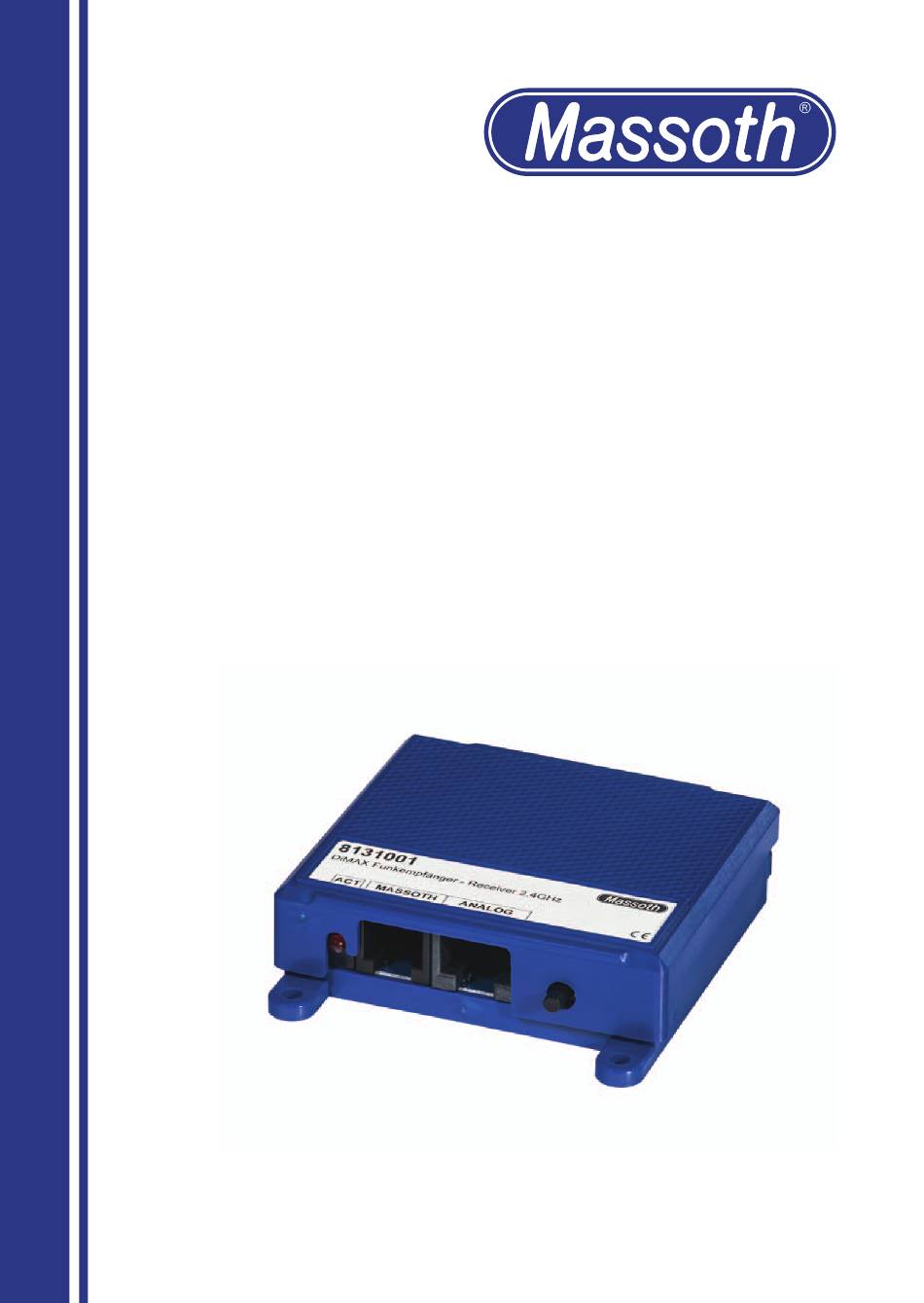

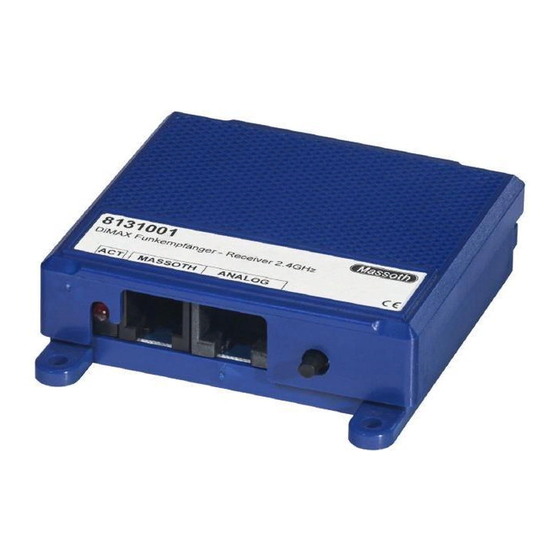

- Page 1 DiMAX Funkempfänger 2.4GHz DiMAX Receiver 2.4GHz 8131001...
-
Page 2: Wichtiger Hinweis
Beachten. operating your decoder. Dear Customer, Einleitende Information With the DiMAX RC Receiver Werte Kunden, mit dem DiMAX 2.4GHz, you have purchased a Funkempfänger 2,4GHz haben sie high quality product „Made in ein hochwertiges Produkt „Made... - Page 3 Zentrale bzw. den Analogregler. the central station or the analog control unit. ACHTUNG ATTENTION Es dürfen niemals beide Kabel gleichzeitig angeschlossen sein. Never connect both cables at the same time. 2.1 Standort und Reichweite 2.1 Positioning and Range Stellen sie den Funkempfänger Place the RC Receiver in a location so auf, dass die Reichweite von so that it will not overload the...
- Page 4 Für die Erstan- to operate the navigator on the meldung oder nach einem Reset connecting mode for first registra- müssen sie lediglich den Navigator tion or after a reset. You find the in den Verbindungmodus bringen. required setting in the Navigators Die Einstellungen hierzu finden sie menu. For further registrations im Menü Ihres DiMAX Navigators. or if the first registration was...
- Page 5 Navigatoren können vor dem (Priority) option in your navigator Entfernen aus der Verbindungsliste menu. gesichert werden. Hierfür muss im Menü Ihres DiMAX Navigators die Option PRI (Priority) ausgewählt werden. ID - Identifikationsnummer ID - Identification Number Der Funkempfänger ist passiv und The RC Receiver is passive and verfügt über keine vom Nutzer...
- Page 6 Betrieb mehrerer Navigatoren Operating multiple Navigators Die ID Vergabe erfolgt automatisch The ID assignment takes place im Bereich der voreingestellten ID automatically in in the range of the Gruppe. In der Grundeinstellung preset ID group. With the basic (DIP 3=OFF) werden die ID 28 - 25 setting (DIP3=OFF) ID 28 - 25 vergeben.
- Page 7 DIP-Schalter DIP-Switch Abbildung 2: DIP-Schalter zur Einstellung des Funkkanals Illustration #2: DIP-Switch to select RC-channel 5.1 Operation Mode 5.1 Betriebsart The following operating modes are Unter LogIn 2.4 stehen folgende available under LogIn 2.4: Betriebsarten zu Verfügung: • STD: The Navigator shows STD • STD: Der Navigator zeigt bei (standard) in the display when log- Anmeldung STD (Standard) im...
- Page 8 Es dürfen keine weiteren Anschlüsse No further connections must be connected. verbunden sein. Start the Update-software on your Starten Sie am PC die DiMAX-Up- computer and load the up-to-date datesoftware und laden Sie die ak- software for the RC Receiver. The tuelle Software für den Empfänger.
- Page 9 Während dem Update blinken die During the update, the blue and rote und blaue Buchsen-LED des red LED of the RC Receiver are Funkempfängers gleichmäßig. Der evenly blinking. The RC Receiver Funkempfänger ist nun mit der is now equipped with the newest neusten Software ausgestattet und software and ready-to-operate.
- Page 10 Der Betrieb ist an folgenden Operating with the following Geräten zulässig: components is allowed: • DiMAX 1200Z, 1210Z, 800Z • DiMAX 1200Z, 1210Z, 800Z • LGB® MZS III Zentrale 55006 • LGB® MZS III Zentrale 55006 • LGB® Fahrregler 51097 • LGB®...
- Page 11 Be handlung, Fremdeingriff oder send it directly to the manufac- Veränderung des Produkts besteht turer. Return shipping charges are kein Gewährleistungsanspruch. not covered by MASSOTH. Please Der Anspruch auf Servicelei- include your proof of purchase stungen erlischt unwiderruflich. with the returned goods. Please Verschleißteile sind von der Ge-...
-
Page 12: Regulatory Information
CYBLE-224110-00 is certified as a module with type certification number 203-JN0568. 4. KC Korea CYBLE-224110-00 is certified for use in Korea with certificate number MSIP-CRM-Cyp-4110. Massoth Elektronik GmbH QUALITY Frankensteiner Str. 28 · D-64342 Seeheim · Germany MADE IN FON: +49 (0)6151-35077-0 · FAX: +49 (0)6151-35077-44 GERMANY eMail: info@massoth.de · www.massoth.de BDA 8131001 RoHS 032377o COMPLIANT 991113 2019.05...
