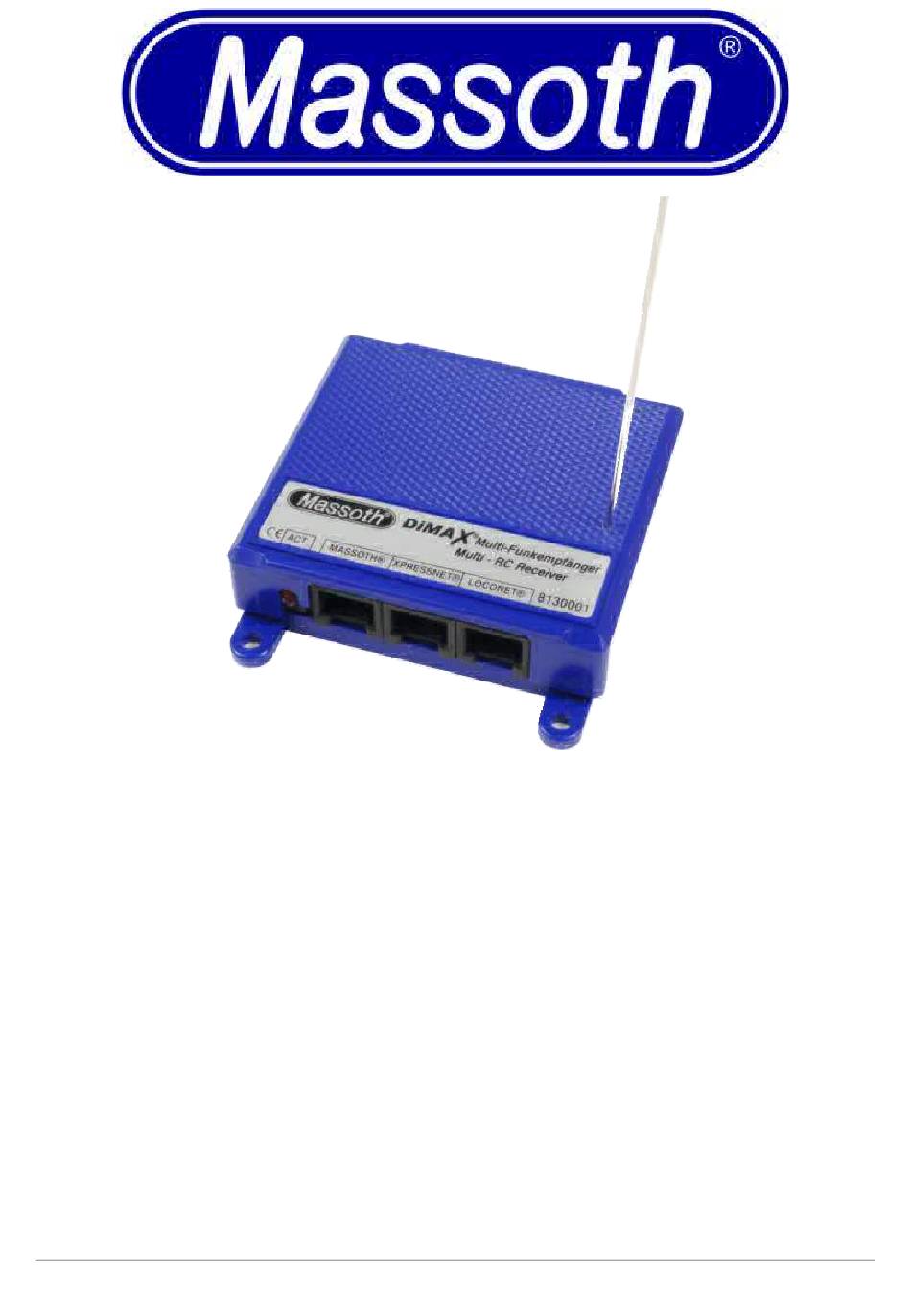

- Page 1 DiMAX ® Multi-Funkempfänger Multi-RC Receiver 8130001 Version 1.0 - 06/08 DiMAX Multi-Funkempfänger / Multi-RC Receiver– 8130001...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Seite 1. Wichtige Informationen 1.1. Kurzbeschreibung 1.2. Funktionsübersicht 1.3. Lieferumfang 2. Anschluss und Betriebsarten 2.1. Anschluss für XpressNet ® 3. Position und Reichweite 3.1. Statusled (Aktivität) 3.2. Funk-Konfiguration 3.3. ID-Identifikationsnummer 4. Einschränkungen für Zentralen der Fa. Lenz 4.1. Lok fahren und schalten 4.2. -
Page 3: Wichtige Informationen
1. Wichtige Informationen Sehr geehrter Kunde, mit dem Kauf des DiMAX Multi-Funkempfäng- ers haben Sie sich für einen besonders leistungsfähiges Produkt der Firma Massoth Elektronik GmbH entschieden. Wir empfehlen, diese Produktdokumentation gründlich zu lesen, bevor Sie den Multi- Funkempfänger in Betrieb nehmen. -
Page 4: Funktionsübersicht
1.2. Funktionsübersicht DiMAX Busanschluss zum Anschluss des Massoth PC-Moduls • zum Firmwareupdate. ® XpressNet Busanschluss zum Anschluss von Zentralen mit • ® XpressNet -Protokoll z.B. Lenz. LOCONET ® Busanschluss (vorerst ausser Funktion) zum • Anschluss von Zentralen mit LOCONET ®... -
Page 5: Position Und Reichweite
Abbildung 1: Anschluss ® für XpressNet 3. Position und Reichweite Die DiMAX Funktechnik baut auf einer bidirektionalen FM-Funklö- sung auf. Das garantiert beste Funkleistung. Die Reichweite des Multi-Funkempfängers beträgt ca. 50 Meter. Im Freilandbetrieb auch deutlich mehr. Der Multi-Funkempfänger kann mit bis zu vier Funk- sendern betrieben werden. -
Page 6: Statusled (Aktivität)
Empfängergehäuse kann die Reichweite des Systems verbessern. Abbildung 2: Aufstellung und Reichweite 3.1. Statusled (Aktivität) Der Betriebszustand des Funkempfängers wird durch die STATUS LED (mit ACT. auf dem Gehäuse gekennzeichnet) angezeigt. Nach dem Einschalten kann es bis zu 15 Sek. dauern bis der Empfänger betriebsbereit ist! Betriebszustand der STATUS LED An (dauerhaft) - Page 7 Funkkanäle zur Verfügung. Diese können bei Störungen und Emp- fangsproblemen gewechselt werden um die Stabilität und die Reich- weite zu verbessern. Achten Sie darauf, dass der Kanalwechsel auch an den entsprechenden Funksendern durchgeführt werden muss. Die Einstellungen hierzu finden Sie im Menü Ihres DiMAX Naviga- tors.
-
Page 8: Id-Identifikationsnummer
Abbildung 3: DIP-Schalter zur Einstellung des Funkkanals 3.3. ID-Identifikationsnummer Der Empfänger arbeitet am XpressNet ® mit den ID's 21 – 24. Stellen Sie sicher, dass diese Nummer nicht bereits vergeben sind. 4. Einschränkungen für Zentralen der Fa. Lenz 4.1. Lok fahren und schalten Das XpressNet ®... -
Page 9: Lok-Konfiguration
Funktionen können hier nicht genutzt werden. 4.3. Lok-Konfiguration Alle Daten ausser der Fahrstufeneinstellung (Bilder, Namen, Funkti- onsauslösung) werden nur im Navigator gespeichert. Wenn mehre Navigatoren verwendet werden, muß die Einstellung in jedem Navi- gator vorgenommen werden. ® Das XpressNet unterstützt keine seriellen Funktionen. Es muß im- mer parallel gewählt werden. -
Page 10: Dekoderprogrammierung
Ihnen Ihr Händler gerne behilflich. Natürlich kann das Update bei Be- darf gegen Unkostenerstattung auch beim Hersteller durchgeführt werden. Für das Softwareupdate muss der Funkempfänger mit der Massoth ® Bus Buchse am PC-Modul angeschlossen sein. Es dürfen keine weiteren Anschlüsse verbunden sein. -
Page 11: Technische Daten
Werfen Sie das Produkt nicht in offenes Feuer oder durch Hitze entflammbare Brennstoffe. 7.1. Rechtliches Garantie und Gewährleistungsansprüche Massoth garantiert die Fehlerfreiheit dieses Produkts für ein Jahr. Daneben besteht in Deutschland ein Gewährleistungsanspruch von 2 Jahren. Verschleißteile sind von der Garantieleistung ausgeschlossen, da diese Teile einer natürlichen Abnutzung durch Gebrauch des Gegenstandes unterliegen. -
Page 12: Hotline
Inhabers. Andere Warenzeichen sind ebenfalls geschützt. Texte, Bilder und Zeichnungen unterlie- gen dem Urheberrechtschutz der Massoth Elektronik GmbH, insofern nicht anders gekennzeichnet, und dürfen ohne schriftliche Genehmigung der Massoth Elektronik GmbH nicht genutzt werden. DiMAX Multi-Funkempfänger / Multi-RC Receiver – 8130001... - Page 13 DiMAX ® Multi-RC Receiver 8130001 Version 1.0 - 06/08 DiMAX Multi-Funkempfänger / Multi-RC Receiver– 8130001...
- Page 14 Summary Page 1. Important Informations 1.1. Brief Description 1.2. Summary of Functions 1.3. Scope of Supply 2. Hook-Up and Operational Modes 2.1. Hook-Up for XpressNet ® 3. Positioning and Range 3.1. Status LED (Activity) 3.2. RC Configuration 3.3. ID-Identification number 4.
-
Page 15: Important Informations
1. Important Information Congratulations on your purchase of the MASSOTH Multi-RC Receiver. We highly recommend reading this manual and the documentation carefully and thoroughly before operating your new Multi-RC Receiver. Connect this module only to components that are suitable for it. -
Page 16: Summary Of Functions
1.2. Summary of Functions DiMAX bus terminal to connect the Massoth PC Module for • updating. ® XpressNet bus terminal to connect central stations that are • ® working according to the XpressNet protocol, e.g. Lenz. LOCONET ® bus terminal (presently not activated) to connect •... -
Page 17: Positioning And Range
Illustration 4: Connection for ® XpressNet 3. Positioning and Range The DiMAX RC system is based on state-of-the-art bidirectional FM technology. This guarantees the best radio control range. A radio range of approximately 150 feet can be reached and even more. The RC Receiver can be used with up to 4 RC transmitters. -
Page 18: Status Led (Activity)
Illustration 5: Positioning and Range 3.1. Status LED (Activity) The Operation Mode of the RC Receiver is shown by the STATUS LED, named „ACT“. It may take the receiver up to 15 sec. after the power-up to be ready for operation! Operation Mode of the STATUS LED On (steady) Regular Operation... - Page 19 tor's menu, provided a transmitter is installed. The “First Registration Rights“ define if an unknown RC transmitter, which has not yet been used with this RC receiver is allowed to register with this RC recei- ver. Registered RC transmitters will always negotiate the connection to RC receiver, even if the “First Registration Right“...
-
Page 20: Id-Identification Number
Illustration 6: DIP-Switch to select RC-channel 3.3. ID-Identification number ® The receiver uses the IDs 21 to 24 when working with XpressNet Please make sure that these IDs are not used by other components. 4. Notes for the operation with Lenz central stations 4.1. -
Page 21: Loco Configuration
4.3. Locomotive configuration All locomotive data are stored only in the Navigator, except the speed step setting. In case multiple Navigators are used, the locomotive configuration must be done for each Navigator separately. Xpressnet ® does not support serial function data processing. Only parallel operation is available. -
Page 22: Automatic Drive + Turnout
5. Software update The DiMAX Multi Receiver may be updated at any time using the Massoth PC module 100A. Connect the PC module to the Massoth terminal and update the firmware. No other component should be connected to the receiver during updating. In case you cannot update the receiver, your dealer will gladly help. -
Page 23: Miscellaneous
7.1. Warranty and Support Warranty: MASSOTH ELECTRONICS USA warrants this product for 1 year from the original date of purchase. This product is warranted against defects in materials and workmanship. Peripheral component damage is not covered by this warranty. Normal wear and tear, consumer modifications as well as improper use or installation are not covered. -
Page 24: Hotline
Massoth Elektro- nik GmbH unless such copying is expressly permitted by federal copyright law.
