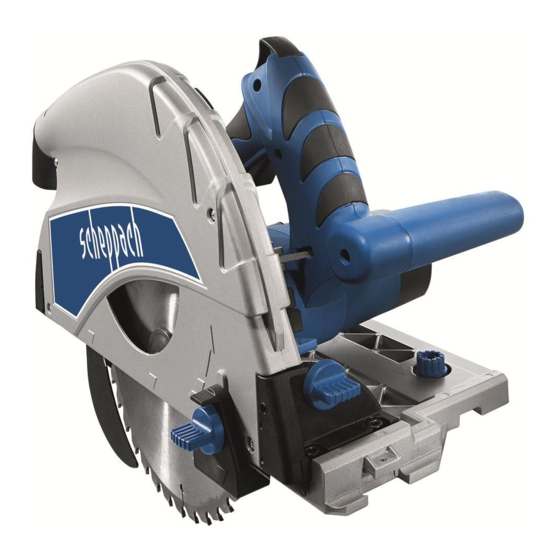

Scheppach PL75 Translation Of Original Instruction Manual
Plunge cut saw
Hide thumbs
Also See for PL75:
- Translation of original instruction manual (264 pages) ,
- Translation from the original instruction manual (137 pages) ,
- Original instruction manual (85 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Art.Nr.
5901804901
AusgabeNr.
5901804850
Rev.Nr.
12/11/2020
PL75
Tauchsäge
DE
Originalbedienungsanleitung
Plunge Cut Saw
GB
Translation of original instruction manual
Scie Plongeante
FR
Traduction des instructions d'origine
Sega Ad Immersione
IT
Traduzione dalle istruzioni d'uso originali
Inval-cirkelzaagmachine
NL
Vertaling van originele handleiding
Rundsav
DK
Oversættelse fra den originale brugervejledning
Zanořovací pila
CZ
Překlad z originálního návodu
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Ponorná píla
SK
4
Preklad originálu - Úvod
Sänksåg
SE
17
Översättning av original-bruksanvisning
Sisselõikesaag
EE
28
Tõlge Originaalkasutusjuhend
Įgilinamas pjūklas
LT
40
Vertimas originali naudojimo instrukcija
Iegremdējamais zāģis
LV
52
Tulkošana no oriģinālā lietošanas instrukcija
Pilarko-zagłębiarka
PL
63
Tłumaczenie oryginalnej instrukcji
Merülő körfűrész
HU
74
Az eredeti használati utasítás fordítása
85
96
107
118
129
140
152
