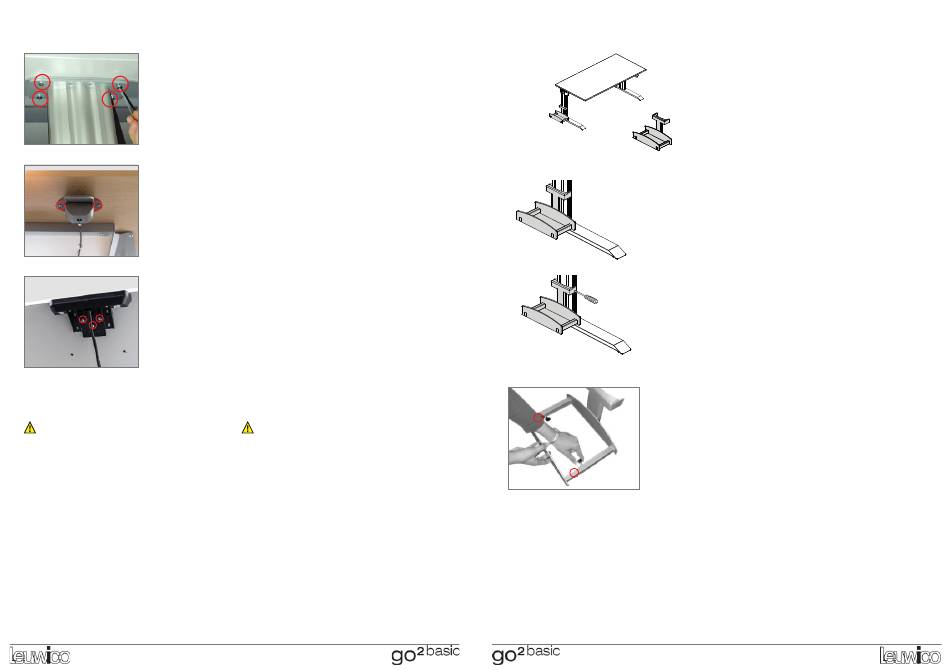

MONTAGE TISCHPLATTE |

MOUNTING OF WORK TOP
Tischplatte auf die Plattenauflagen legen
und mit je vier Schrauben (Pos. 24*) an den
Säulen befestigen.
Handverstellung
Bedienteil mit zwei Schrauben (Pos.22)
fixieren
Motorverstellung
• Bedienteil mit drei Schrauben (Pos. 23)
fixieren
• Kabel einklipsen
Demontage der Tischplatte
Tisch ganz nach oben fahren, sonst besteht Verlet-
zungsgefahr durch vorgespannte Gasfedern!
Die Tischplatte wird mit dem Unterrahmen (Vierkantrohr und
Plattenauflagen) sowie der Kabelwanne (falls vorhanden)
entfernt, daher bitte:
• Tischplatte komplett leer räumen
• Kabel aus den Kabeldurchlässen ziehen
• Kabel in der Kabelwanne vom Untergestell trennen
• falls vorhanden Kabelkette von der Tischplatte trennen
*Genaue Bezeichnung des Montagematerials siehe S. 24 | *Exact description of the assembly material see page 24
Put the desktop on the top supports and fix it
with four screws (pos. 24*) at each column.
Manual adjustment
fix the operating device with two screws
(pos. 22)
Motor adjustment
• fix the operating device with three screws
(pos. 23)
• put the cables into the clips
Removal of the work top
Raise work top completely otherwise danger of injury
due to prestressed gas spring!
The desk top will be removed together with the metal frame
(square tube and desk top supports) and the cable tray (if exis-
ting), therefore, please:
• clear the desk top completey
• remove the cables from the cable outlets
• untie the cables in the cable tray from the desk frame
• if existing remove the cable chain from the desk top
12

MONTAGE CPU-HALTER |

MOUNTING OF CPU STAND

CPU-Halter
CPU stand
14-24 cm
CPU-Halter innen oder außen über das
Beinprofil führen...
...und durch Anziehen der Kunststoff-
Gewindestifte (Pos. 10*) in die Profilnut
oberhalb der Fußelemente klemmen.
Einstellung der CPU-Breite durch Lösen
der Rändelschraube M6x15
Hinweis
Damit der Rechner auch bei verbreiteter
CPU-Halter-Fläche sicher und fest steht,
sind die beiden mitgelieferten selbstkle-
benden Pufferlinsen an gekennzeichneter
Stelle anzubringen.
Position Pufferlinsen
position rubber feet
*Genaue Bezeichnung des Montagematerials siehe S. 24 |
Für Arbeitstische mit Option Kabelkette
Wird der CPU-Halter innen montiert, muss die Kabelkette
eingerutscht werden (siehe Montageanleitung Kabelkette)
Workstations with an optional cable chain
If you install the CPU stand at the inner part, you have to
change the position of the cable chain (see assembly instruction
for cable chains)
Slide the CPU stand over the inner or
outer part of the leg profile...
...and fix it by fastening the plastic core-pin
(pos. 10*) into the profile groove upside
the feet.
Adjust the widths of the CPU stand by
loosening the knurled head srew M6x15
Note
To ensure a safe positioning of the compu-
ter even if the storage surface is extended
please fix the two included rubber feet at
the marked position.
*Exact description of the assembly material see page 24
13
