Konig & Meyer 80340 Quick Start Manual

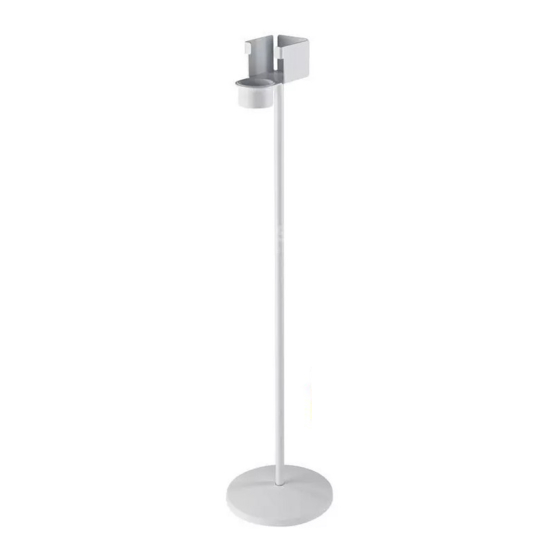

80340 Desinfektionsmittelständer
Diese Montageanleitung bitte sorgfältig durchlesen!
TECHNISCHE DATEN
STATIV
- Höhe gesamt: 1100 mm
- Höhe Auflage: 1020 mm
- Rundsockel: ø 250 x 40 mm
- Grundrohr: ø 20 x 1000 mm
Material
- Sockel: Grauguss, TP-Elastomer
- Grundrohr: Stahl
OBERFLÄCHE reinweiß, pulverbeschichtet
GEWICHT 3,2 kg
FLASCHENHALTER
- Flaschengröße: Breite x Tiefe: max. 91 x 102 mm
- Tropfschale: ø 70 x 47 mm
MATERIAL
- Flaschenhalter: Stahl, Polyamid
- Gewinde: Stahl, Messing, Zink
OBERFLÄCHE reinweiß, pulverbeschichtet
GEWICHT 0,7 kg
SICHERHEITSHINWEISE
Die Sicherheit der Installation hängt ab von:
RUNDSOCKEL
Aufgrund der Schwere vorsichtig handhaben,
insbesondere nicht fallen lassen (Quetschgefahr).
MONTAGE
Auf feste Schraubverbindungen achten.
UNTERGRUND
Ständer nur auf geeigneten, d.h. ebenen und
tragfähigen Böden abstellen.
TRAGLAST
Nur für Desinfektionsflaschen passender Größe;
siehe oben TECHNISCHE DATEN.
UMGEBUNG
Negative äußere Einflüsse (Stöße, Herumzerren,
Erschütterungen, Wind etc.) sind zu vermeiden.
HANDHABUNG
Bei Richtungsänderungen der Spenderflasche stets
den kompletten Ständer drehen. Niemals das
Gewinde 3 der Flaschenhalterung lösen.
MONTAGEANLEITUNG

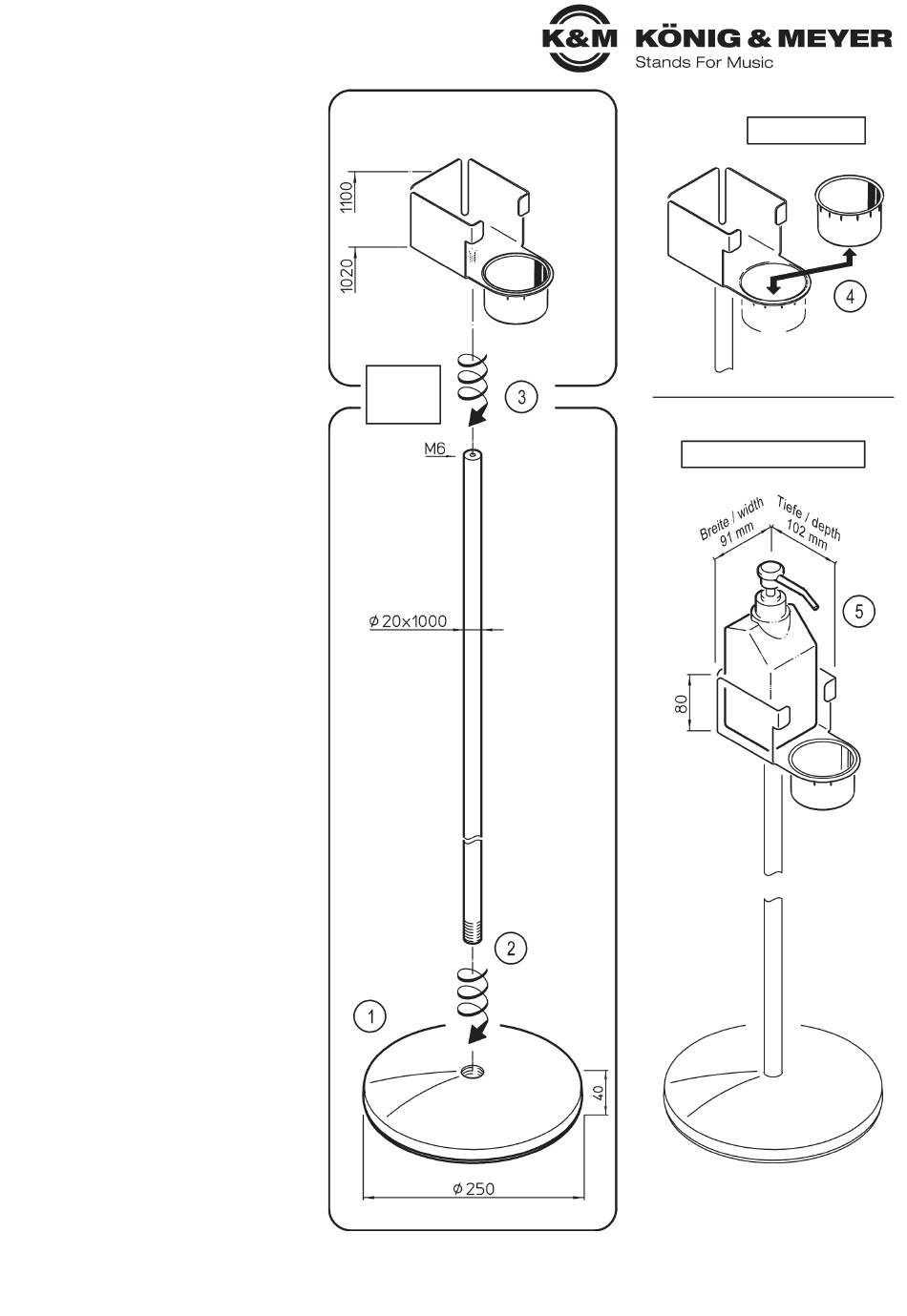

STATIV
1 Rundsockel (mit Gummiring) auf den Boden legen,
2 Grundrohr mit dem Außengewinde bis zum
2 Anschlag in den Rundsockel eindrehen.
FLASCHENHALTER
A. STÄNDERMONTAGE
3 Gewindebolzen des Flaschenhalters bis zum
3 Anschlag in das Grundrohr eindrehen.
B. TROPFSCHALE
4 Die Tropfschale kann zur Reinigung
4 entnommen werden. Anschließend die Schale
4 von oben wieder in die Freimachung einpressen.
C. DESINFEKTIONSFLASCHE (nicht im Lieferumfang)
5 Desinfektionsflasche im Flaschenhalter abstellen.
InformationEN
HINWEIS: Bei Ständer und Flaschenhalter handelt es sich
HINWEIS: nicht um medizinisch zertifizierte Produkte.
- Negative Auswirkungen des Desinfektionsmittels auf die
- Produkte (Oberflächen, Material) sind uns nicht bekannt.
- Gleichwohl empfehlen wir, mögliche Rückstände des
- Desinfektionsmittels stets zu entfernen, um evtl. Schäden
- zu vermeiden und Sie so lange Freude am Produkt haben.
- Zur Reinigung ein leicht feuchtes Tuch und
- nicht scheuerndes Reinigungsmittel benutzen.
Desinfektionsmittel nicht im Lieferumfang enthalten.
FLASCHENHALTER
Gesamthöhe
Höhe der
Auflage im
montierten
Zustand
A.
STATIV-
MONTAGE
STATIV
B. TROPFSCHALE
C. DESINFEKTIONSFLASCHE
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
