80328 Desinfektionsmittelständer
80328
inklusive Spender
Diese Montageanleitung bitte sorgfältig durchlesen!
TECHNISCHE DATEN
STATIV
- Höhe gesamt:
1280 mm
- Höhe Auflage:
820 mm
- Rundsockel:
ø 275 x 41 mm
- Grundrohr:
ø 20 x 800 mm
MATERIAL
- Sockel:
Stahl, verzinkt, PA, TPE
- Grundrohr:
Stahl
OBERFLÄCHE
schwarz (-55), pulverbeschichtet
reinweiß (-76), pulverbeschichtet
SPENDERHALTER
- Lochbilder zur Montage von Spendern:
-
a. 500 ml:
40 x 169 mm
-
b. 1000 ml:
40 x 203 mm
- Tropfschale:
ø 70 x 47 mm
MATERIAL
- Flaschenhalter:
Stahl, Polyamid
- Gewinde:
Stahl, Messing, Zink
OBERFLÄCHE
schwarz (-55), pulverbeschichtet
reinweiß (-76), pulverbeschichtet
SPENDER
Ellbogenspender mit entnehmbarer PET-Flasche
- Abmessungen:
B x T x H = 83 x 160 x 243 mm
- Flascheninhalt:
Menge = 500 ml
MATERIAL
Alu, Stahl, ABS, PET
GEWICHT gesamt:
5,1 kg
SICHERHEITSHINWEISE
Die Sicherheit der Installation hängt ab von:
ALLGEMEIN
Vor Gebrauch Sichtprüfung vornehmen:
beschädigte Bauteile dürfen nicht eingesetzt
werden - bzw. erst nach einer qualifizierten
Reparatur oder nach einem Austausch.
RUNDTSOCKEL
Aufgrund der Schwere vorsichtig handhaben,
insbesondere nicht fallen lassen (Quetschgefahr).
MONTAGE
Auf feste Schraubverbindungen achten.
UNTERGRUND
Ständer nur auf geeigneten, d.h. ebenen und
tragfähigen Untergründen abstellen.
TRAGLAST
Nur für passende 500ml-Flaschen;
siehe oben TECHNISCHE DATEN.
UMGEBUNG
Negative äußere Einflüsse (Stöße, Herumzerren,
Erschütterungen, Wind, Nässe etc.) sind zu
vermeiden bzw. zu verhindern.
HANDHABUNG
Bei Richtungsänderungen der Spenderflasche stets
den kompletten Ständer drehen. Niemals das
Gewinde b.2 des Spenderhalters b lösen.
MONTAGEANLEITUNG
Bitte Sichtprüfung vornehmen, ob alle Teile vollständig
vorhanden und soweit erkennbar in Ordnung sind.
Ebenfalls die erforderlichen Schlüssel zurechtlegen.

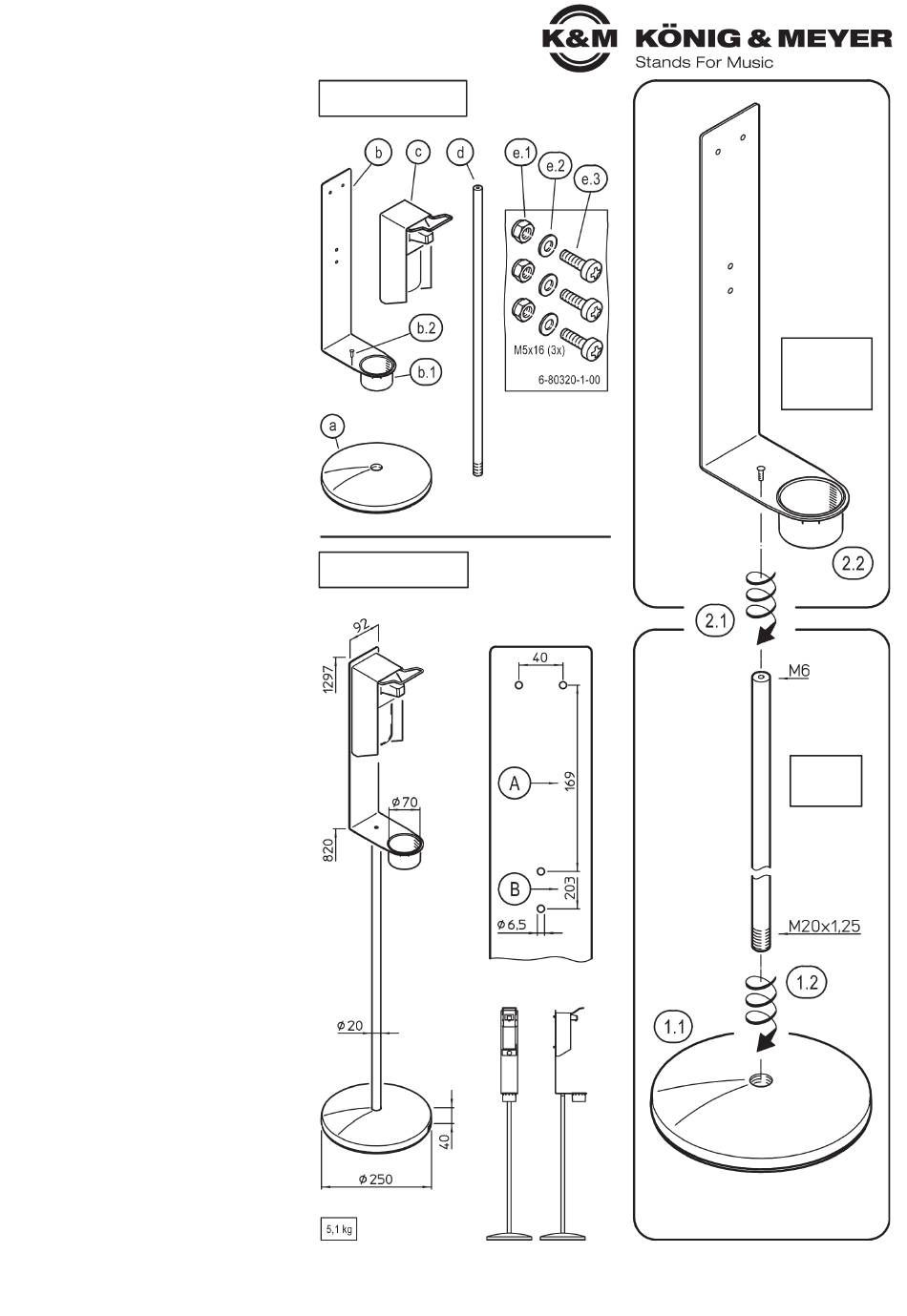

A. BESTANDTEILE
a.1
Rundsockel
b.1
Spenderhalter
b.1 Tropfschale ø 70 mm
b.2 Gewindebolzen M6
c.2
Ellbogenspender mit PET-Flasche
d.2
Grundrohr
Zubehörbeutel (6-80320-1-00)
e.1 Sicherungsmuttern M5-DIN985 (3x)
e.1
- Schlüssel SW8
e.2 U-Scheibe ø 5,3 mm (3x)
e.3 Linsenkopfschraube M5 x 16 mm (3x) - Kreuzschlitz Z2
B. ABMESSUNGEN
u.a. Lochbild für Spendermontage:
A. 40 x 169 mm (für 500 ml Fla. -Spender im Lieferumfang)
B. 40 x 203 mm (für 1000 ml-Fla. -Spender nicht im LU)
C. STATIV
1.1 Rundsockel (mit Gummiring) a auf den Boden legen,
1.2 Grundrohr d mit dem Außengewinde bis zum
1.2
Anschlag in den Rundsockel a eindrehen.
D. SPENDERHALTER und TROPFSCHALE
2.1 Gewindebolzen b.2 des Spenderhalters b bis zum
2.1
Anschlag in das Grundrohr d eindrehen.
2.2 Die Tropfschale b.1 kann zur Reinigung
2.2
entnommen werden. Anschließend die Schale
2.2
von oben wieder in die Freimachung einpressen.
A. BESTANDTEILE
B. ABMESSUNGEN
A + B
Lochbild für
Spendermontage
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
80328-000-55/76 Rev.01/Rev.04 03-79-926-00 10/20
D.
SPENDER-
HALTER
C.
STATIV
