Konig & Meyer 80350 Assembly Instructions

80350 Desinfektionsmittelsäule
Diese Montageanleitung bitte sorgfältig durchlesen!

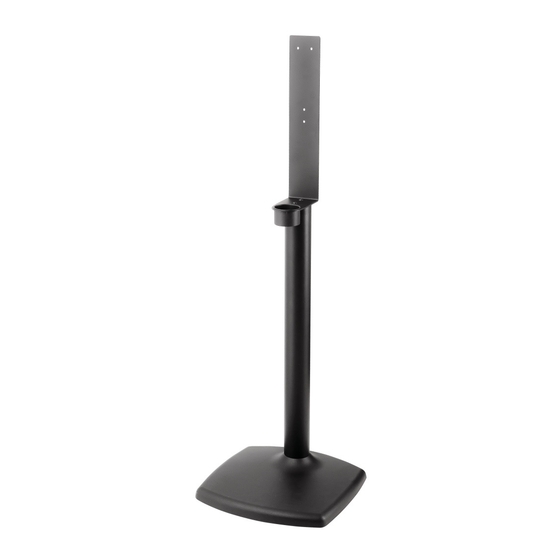

Die STANDSICHERE und REPRÄSENTATIVE
StandSÄULE für Kliniken, Praxen, Veranstaltungshallen,
Hotels, Gastronomie, Schulen sowie allgemein
für jegliche Gewerbe- und Geschäftsräume.
Zur Aufstellung in Eingangs- und Wartebereichen.
SICHERHEITSHINWEISE
Die Sicherheit der Installation hängt ab von:
ALLGEMEIN
Vor Gebrauch Sichtprüfung vornehmen:
beschädigte Bauteile dürfen nicht eingesetzt
werden - bzw. erst nach einer qualifizierten
Reparatur oder nach einem Austausch.
VIERKANTSOCKEL
Aufgrund der Schwere vorsichtig handhaben,
insbesondere nicht fallen lassen (Quetschgefahr).
MONTAGE
Auf feste Schraubverbindungen achten.
UNTERGRUND
Ständer nur auf geeigneten, d.h. ebenen und
tragfähigen Untergründen abstellen.
TRAGLAST
Nur für passende Spender (350/500/1000ml);
siehe unten TECHNISCHE DATEN.
UMGEBUNG
Negative äußere Einflüsse (Stöße, Herumzerren,
Erschütterungen, Wind, Nässe etc.) sind zu
vermeiden bzw. zu verhindern.
MONTAGEANLEITUNG
Bitte Sichtprüfung vornehmen, ob alle Teile
vollständig vorhanden und soweit erkennbar
in Ordnung sind.
Ebenfalls die erforderlichen Schlüssel zurechtlegen.

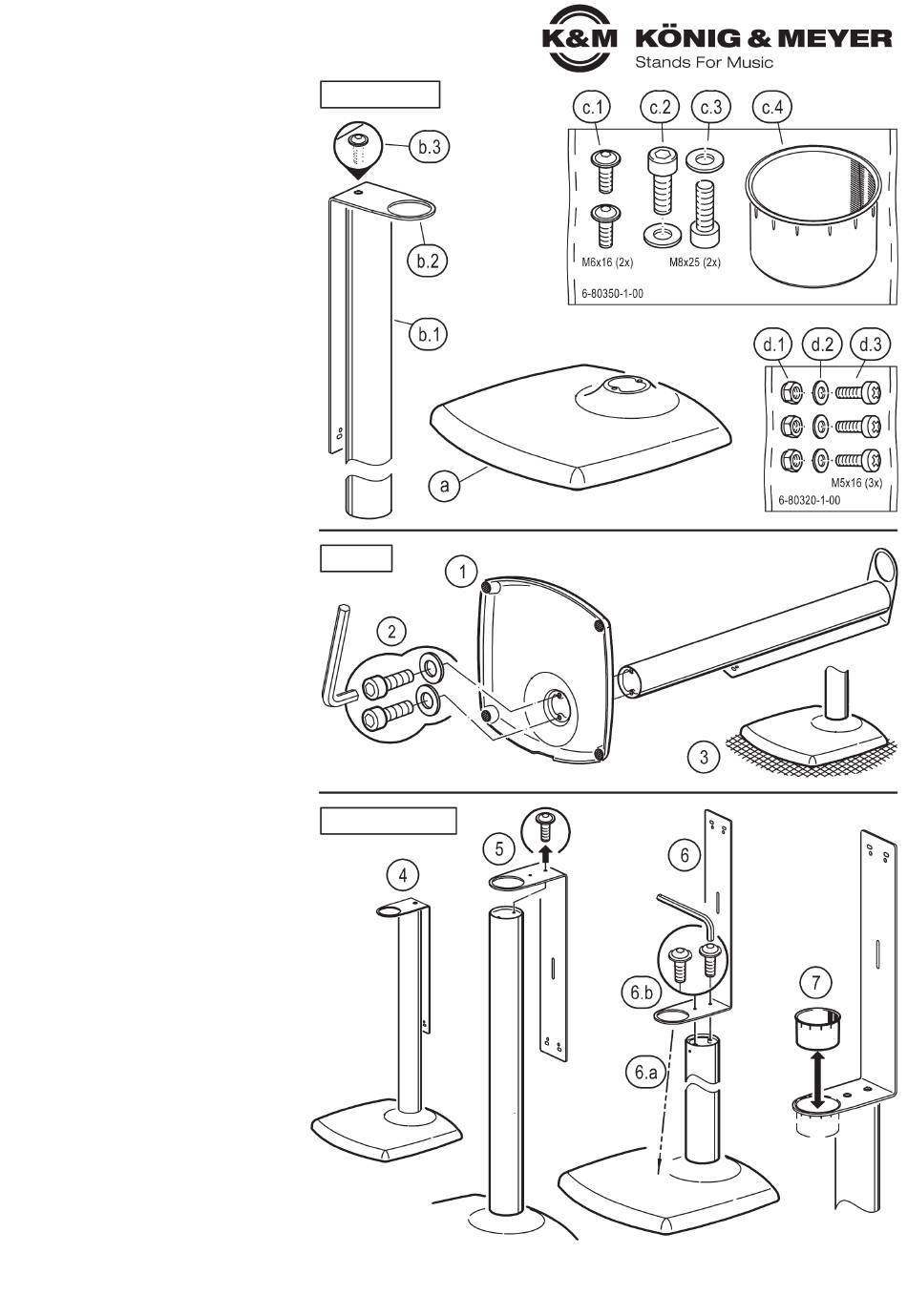

A. BESTANDTEILE
a.1 Vierkantsockel
b.1 Grundrohr
b.2 Spenderhalter
b.3 Schraube M5 x 16 mm (SW4)
Zubehörbeutel (6-80350-1-00)
c.1 Flanschkopfschraube M6 x 16 mm (2x)
c.1 - Schlüssel SW4
c.2 Zylinderschraube M8 x 25 mm (2x)
c.2 - Schlüssel SW6
c.3 U-Scheibe ø 8,4 mm (2x)
c.4 Tropfschale ø 70 mm
Zubehörbeutel (6-80320-1-00)
d.1 Sicherungsmuttern M5-DIN985 (3x)
d.1 - Schlüssel SW8
d.2 U-Scheibe ø 5,3 mm (3x)
d.3 Linsenkopfschraube M5 x 16 mm (3x)
d.3 - Kreuzschlitz Z2
B. STATIV
1 Vierkantsockel a mit den Filzen auf den Boden
1 legen und anschließend senkrecht aufstellen.
2 Grundrohr b.1 mit Vierkantsockel a verbinden.
2 Dazu die Schrauben M8 x 25 mm, SW6 c.2 sowie die
2 U-Scheiben ø 8,4 mm c.3 festziehen.
3 Vierkantsockel mit Grundrohr vorsichtig aufstellen.
C. SPENDERHALTER & TROPFSCHALE
4 Der Spenderhalter b.2 befindet sich zunächst
4 in platzsparender Transportstellung und muss
4 erst wie folgt umgebaut werden:
5 Spenderhalter vom Grundrohr b.1 trennen.
5 Dazu die Schraube b.3 komplett entfernen.
6 Spenderhalter nun korrekt positionieren:
6.a Dabei ragt die Aussparung für die Tropfschale
6.a ins Zentrum des Vierkantsockels.
6.b Halter und Grundrohr werden verbunden mittels
6.b der Flanschkopfschrauben M6x16, SW4 c.1.
7 Die Tropfschale c.4 nun von oben in die
7 Aussparung des Spenderhalters einpressen.
7 Sie kann bei Bedarf (z.B. zur Reinigung) wieder
7 entnommen werden.
A. BESTANDTEILE
B. STATIV
Anzugsdrehmoment: max. 6 Nm
C. SPENDERHALTER
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
80350-000-56/66 Rev.11a 03-79-914-00 6/20
