Popis výrobku
6. Popis výrobku
Rozsah dodávky

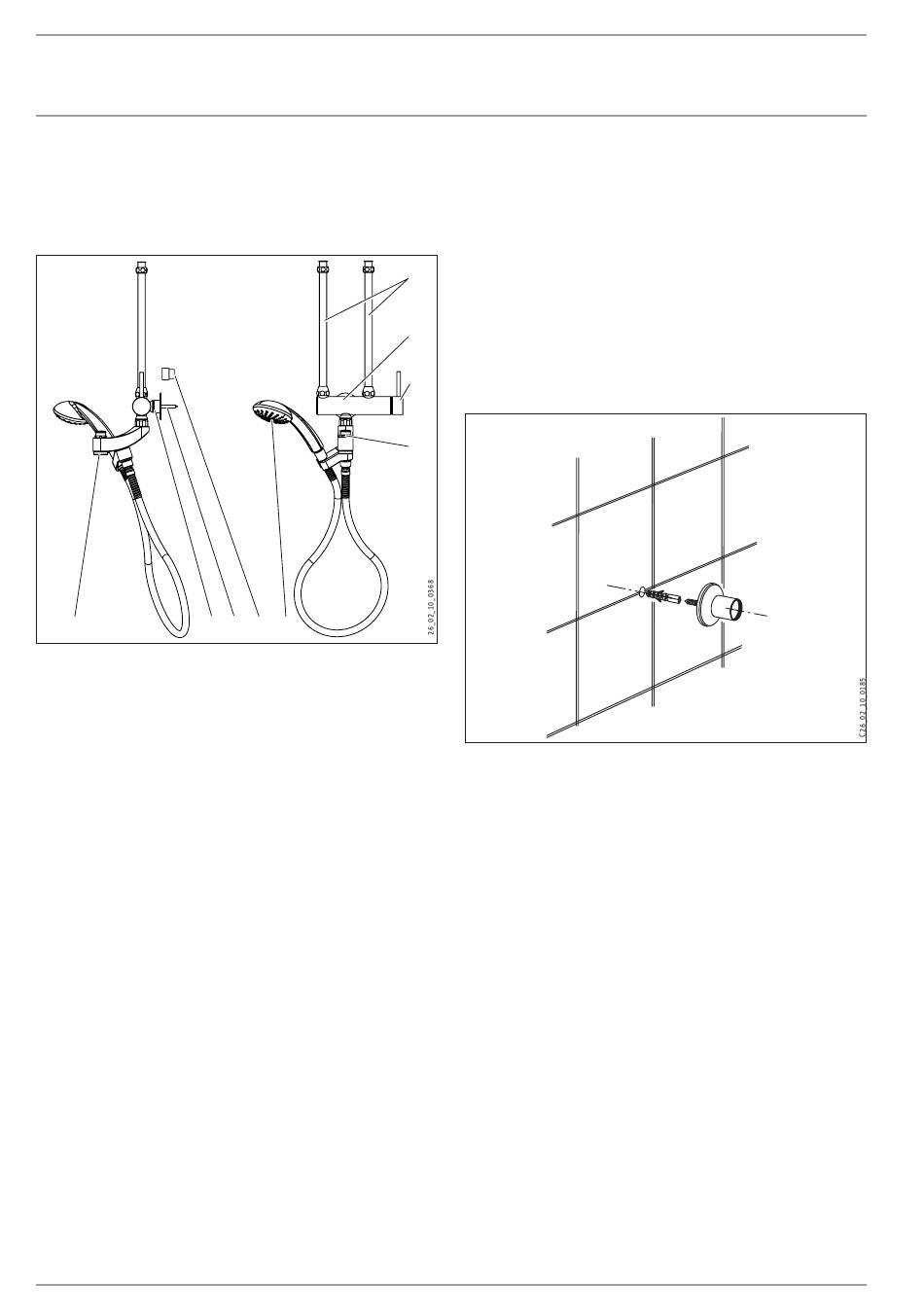

Obrázek MEBD
9 8 7
1 Trubka přívodu vody
2 Těleso armatury
3 Páka směšovače
4 Přestavení: výtok - ruční sprcha
5 MEBD: Ruční sprcha s držákem
6 Hrdlo přípojky vody
7 Kotva s těsněním (není součástí sady s kompaktním průtoko-
vým ohřívačem DCE)
8 Posuvná rozeta
9 Výtok s regulátorem průtoku
- Zátka (2 ks) k uzavření přípojek ve zdi (není součástí sady
s kompaktním průtokovým ohřívačem DCE)
22 | MEKD | MEBD
1
2
3
4
6 5
7. Montáž
7.1 Přípojka studené vody z baterie
f Hrdlo nástěnné přípojky našroubujte na armaturu (utěsněte) f
a posuvnou rozetu nasuňte na hrdlo přípojky vody.
f Armaturu našroubujte do podložky na stěnu (utěsněte). f
f Přípojky průtokového ohřívače ve zdi případně uzavřete zát- f
kou (ne u kompaktního průtokového ohřívače DCE).
7.2 Přípojka studené vody nad průtokovým
ohřívačem (nelze nad kompaktní průtokový
ohřívač DCE)
f Upevněte kotvu ke stěně. f
f Našroubujte tělo baterie do kotvy. f
7.3 Připojení průtokového ohřívače
f U trubek, které jste řezali, musíte srazit hranu. f
f Spojte průtokový ohřívač a tělo baterie přišroubováním pří- f
tokového vodovodního potrubí.
f Přišroubujte výtok se sprchovou hadicí sprchy a držákem f
ruční sprchy k tělu baterie.
8. První uvedení do provozu
f Vypněte pojistku průtokového ohřívače. f
f Zvedněte páku směšovače. f
f Vyčkejte, dokud nezačne z výtoku vytékat voda bez vzducho- f
vých bublin.
f Zapněte pojistky průtokového ohřívače. f
