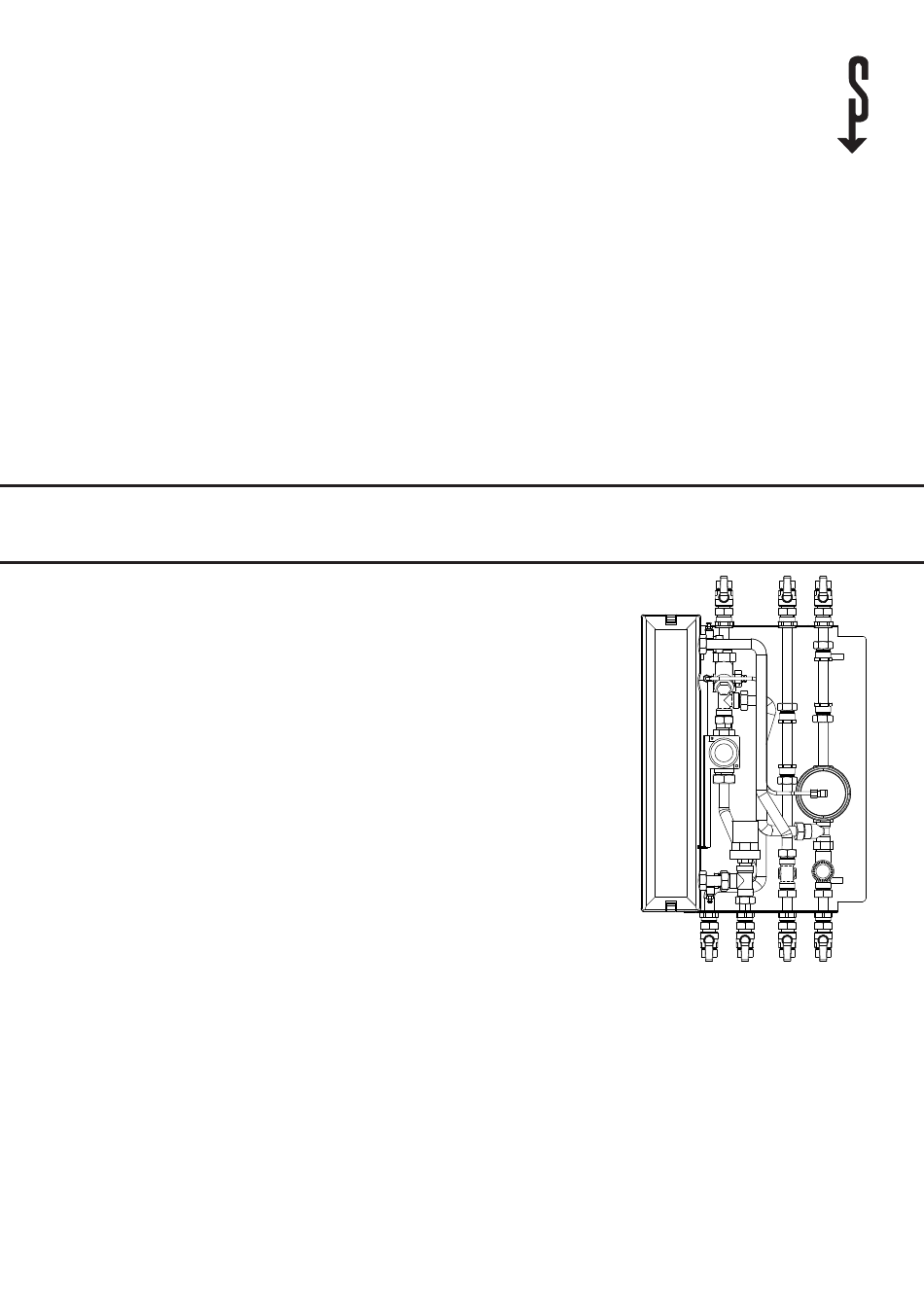

  • Page 1 BEDIENUNG UND INSTALLATION OPERATION AND INSTALLATION Profi Select Wohnungsstation Trinkwarmwasser und Heizung | Profi Select heat interface unit for DHW and heating » WS-1 » WS-2 » WS-3 » WS-4 » WS-G-2 » WS-G-3 » WS-G-4...
  • Page 2: Table Of Contents

    INHALT | BedIeNuNG Allgemeine Hinweise BedIeNuNG BEDIENUNG Allgemeine Hinweise ������������������������� 2 Mitgeltende dokumente ���������������������� 2 Sicherheitshinweise �������������������������� 2 1. Allgemeine Hinweise Andere Markierungen in dieser dokumentation ��� 3 Hinweise am Gerät ��������������������������� 3 das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer Maßeinheiten �������������������������������...
  • Page 3: Andere Markierungen In Dieser Dokumentation

    BedIeNuNG Sicherheit 1.3 Andere Markierungen in dieser 2.2 Sicherheitshinweise Dokumentation WARNUNG Verletzung Das Gerät kann von Kindern ab 8 Jahren sowie von Hinweis Personen mit verringerten physischen, sensori- Allgemeine Hinweise werden mit dem nebenstehen- schen oder mentalen Fähigkeiten oder Mangel an den Symbol gekennzeichnet.
  • Page 4: Gerätebeschreibung

    INSTALLATION Gerätebeschreibung INSTALLATION 3. Gerätebeschreibung das Gerät stellt Trinkwasser mit der gewünschten Tempera- tur und in der benötigten Menge an den entnahmestellen zur Verfügung. dies geschieht innerhalb der Leistungsgrenzen des 6. Sicherheit Gerätes. Heizwasser wird an die angeschlossenen Heizkörper verteilt. die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt 4.
  • Page 5: Grundstation

    Bestell-Code besteht aus der Bezeichnung der Grundsta- Skalierung Temperaturregler TFS Bemerkungen tion, gefolgt von den internen Codes der einbauoptionen und (Regelbereich 40-60 °C) Leistungsbausteine hintereinander. Beispiel: Bestell-Code „WS-1 e3.1 L10“ WS-1 E 3.1 L 10 empfohlene einstellung: Grundstation zwischen Position 4 und 5 Einbauoptionen...
  • Page 6: Vorbereitungen

    INSTALLATION Vorbereitungen 9. Vorbereitungen 10.1.1 Aufputz Aufputz-Gehäuse montieren Montageort f Installieren Sie das Gerät in einem gut belüfteten, trocke- nen und frostfreien Raum. 9.2 Lagerung f Lagern Sie das Gerät in der originalen Verpackung an einem trockenen Ort. f Wir empfehlen, das Gerät zum Schutz gegen Staub und Schmutz abzudecken.
  • Page 7: Wasseranschluss

    INSTALLATION Montage 10.3 Elektrischer Anschluss WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss. f Verlegen Sie die elektrischen Verbindungen bis in das Gerät. 10.4 Montage abschließen 10.4.1 Aufputz f Montieren Sie die Gehäusetür in umgekehrter Reihenfol- ge der demontage.
  • Page 8: Inbetriebnahme

    INSTALLATION Inbetriebnahme 11. Inbetriebnahme 14. Wartung f Prüfen Sie die Rohrleitungen und Verbindungen auf WARNUNG Stromschlag dichtheit. Trennen Sie bei allen Wartungsarbeiten das Gerät f Führen Sie eine Sichtkontrolle auf dichtheit des Gerätes vom Stromnetz, indem Sie das Gerät über eine durch.
  • Page 9: Technische Daten

    INSTALLATION Technische daten 16. Technische Daten [3.1] Gehäuse Aufputz, kurz | E3-GAK-1 16.1 Maße und Anschlüsse [3.2] Gehäuse Unterputz, kurz | E3-GUK-1 190-230 c01 Kaltwasser Zulauf Innengewinde G ¾ c04 Kaltwasser Auslauf Innengewinde G ¾ c06 Warmwasser Auslauf Innengewinde G ¾ d33 Wärmeerzeuger Vorlauf Innengewinde G ¾...
  • Page 10: Datentabellen

    INSTALLATION Technische daten 16.2 Datentabellen WS-1 WS-2 WS-3 WS-4 WS-G2 WS-G3 WS-G4 234657 234658 234659 234660 236736 236737 236738 Hydraulische Daten Leistung primärseitig Max. durchflussmenge primärseitig, inkl. differenzdruckregler u. 1150 1150 1500 1800 1150 1500 1800 Wärmemengenzähler bei dp = 600 hPa Leistung sekundärseitig (bei 10K)
  • Page 11 40 °C 42 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C WS-1 kg/h primär 652,00 Leistung kW 16,7 17,8 16,7 17,8 18,9 16,70 17,80 18,90 20,00 21,10 22,20 WS-2 kg/h primär Leistung kW 16,7...
  • Page 12 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C station WS-1 kg/h primär 310 Leistung kW 16,70 17,80 18,90 20,00 21,10 22,20 16,70 17,80 18,90 20,00 21,10 22,20 16,70 17,80 18,90 20,00 21,10 22,20 WS-2 kg/h primär 310...
  • Page 13 INSTALLATION Technische daten Woh- System- nungs- l/min parameter 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C station WS-3 WS-G3 kg/h primär 386 Leistung kW 21,00 22,40 23,80 25,10 26,50 27,90 21,00 22,40 23,80 25,10 26,50 27,90 21,00 22,40 23,80 25,20 26,50 27,90 kg/h primär 425...
  • Page 14: Kundendienst Und Garantie

    Feuer, Aufruhr oder ähnliche Ursachen. oder schreiben Sie uns: Über die vorstehend zugesagten Garantieleistungen hinausge- Stiebel Eltron GmbH & Co. KG hend kann der Endkunde nach dieser Garantie keine Ansprüche - Kundendienst - wegen mittelbarer Schäden oder Folgeschäden, die durch das Fürstenberger Straße 77, 37603 Holzminden...
  • Page 15: Umwelt Und Recycling

    UMWELT UND RECYCLING Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen.
  • Page 16: General Information

    CONTeNTS | OPeRATION General information OPeRATION OPERATION General information ������������������������ 16 Relevant documents ������������������������� 16 Safety instructions �������������������������� 16 1. General information Other symbols in this documentation ����������� 17 Information on the appliance ������������������ 17 The chapter "Operation" is intended for appliance users and units of measurement �����������������������...
  • Page 17: Operation

    OPeRATION Safety 1.3 Other symbols in this documentation 2.2 Safety instructions WARNING Injury Note The appliance may be used by children aged 8 and General information is identified by the adjacent sym- older and persons with reduced physical, sensory bol. or mental capabilities or a lack of experience and f Read these texts carefully.
  • Page 18: Appliance Description

    INSTALLATION Appliance description INSTALLATION 3. Appliance description The appliance provides the required amount of dHW at the preferred temperature at the draw-off points. This occurs with- in the output limits of the appliance. Heating water is distrib- 6. Safety uted to the connected radiators. Only a qualified contractor should carry out installation, com- 4.
  • Page 19: Base Unit

    Scale TFS temperature controller Notes by the internal codes for the add-on options and output mod- (control range 40-60 °C) ules. example: Order code "WS-1 e3.1 L10" WS-1 E 3.1 L 10 Recommended setting: Base unit Between positions 4 and 5 Add-on options...
  • Page 20: Preparation

    INSTALLATION Preparation 9. Preparation 10.1.1 Finished walls Installing the casing for finished walls Installation site f Install the appliance in a well vented, dry room that is free from the risk of frost. 9.2 Storage f Store the appliance in a dry location in its original packaging.
  • Page 21: Water Connection

    INSTALLATION Installation 10.3 Electrical connection WARNING Electrocution Before any work on the appliance, disconnect all poles from the power supply. f Route the electrical connections into the appliance. 10.4 Completing the installation 10.4.1 Finished walls f Fit the casing door in reverse order to its removal. 10.4.2 Unfinished walls Material losses Incorrect installation can lead to flames and smoke...
  • Page 22: Commissioning

    INSTALLATION Commissioning 11. Commissioning 14. Maintenance f Check the pipework and connections for leaks. WARNING Electrocution f Visually inspect the appliance for leaks. Always isolate the appliance from the power supply f Open the shut-off valves. when performing maintenance work, using an isola- tor with a contact opening of at least 3 mm.
  • Page 23: Specification

    INSTALLATION Specification 16. Specification [3.1] Casing for finished walls, short | E3-GAK-1 16.1 Dimensions and connections [3.2] Casing for unfinished walls, short | E3-GUK-1 190-230 c01 Cold water inlet Female thread G ¾ c04 Cold water outlet Female thread G ¾ c06 dHW outlet Female thread G ¾...
  • Page 24: Data Tables

    INSTALLATION Specification 16.2 Data tables WS-1 WS-2 WS-3 WS-4 WS-G2 WS-G3 WS-G4 234657 234658 234659 234660 236736 236737 236738 Hydraulic data Output on the primary side Max. flow rate on primary side, incl. differential pressure 1150 1150 1500 1800 1150...
  • Page 25 40 °C 42 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C WS-1 kg/h primary 684 652.00 Output kW 16.7 17.8 16.7 17.8 18.9 16.70 17.80 18.90 20.00 21.10 22.20 WS-2 kg/h primary 594 Output kW 16.7...
  • Page 26 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C WS-1 kg/h primary 310 Output kW 16.70 17.80 18.90 20.00 21.10 22.20 16.70 17.80 18.90 20.00 21.10 22.20 16.70 17.80 18.90 20.00 21.10 22.20...
  • Page 27 INSTALLATION Specification Heat in- System terface l/min parameters 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C 40 °C 42 °C 44 °C 46 °C 48 °C 50 °C unit WS-3 WS-G3 kg/h primary 386 Output kW 21.00 22.40 23.80 25.10 26.50 27.90 21.00 22.40 23.80 25.10 26.50 27.90 21.00 22.40 23.80 25.20 26.50 27.90 kg/h primary 425...
