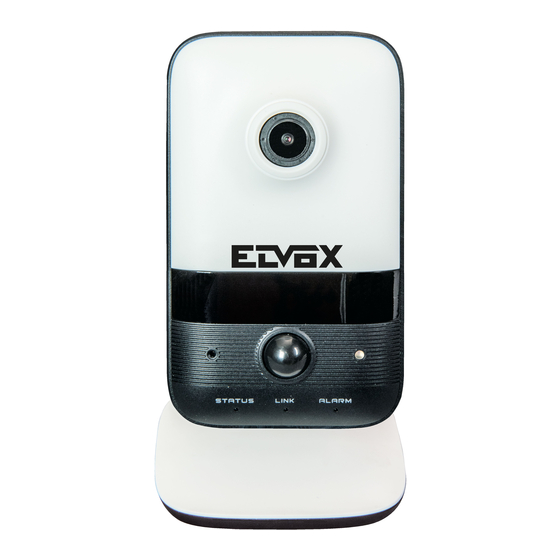

Telecamera Cube IP a colori Day & Night, sensore CMOS 1/2,7", risoluzione 2 Mpx
(1920x1080), obiettivo fuoco fisso 2,8 mm, filtro IR meccanico, H.265 e H.264 Multi-
stream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 10 m, funzioni Digital WDR,
ROI, 3D-DNR, HLC, BLC, Mask, Motion, Defog, corridoio, PIR, Smart IR, RTSP, proto-
collo ONVIF. Dimensioni: 72x72x130 mm. Peso 185 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illustrazioni sotto
riportate hanno solo funzione di riferimento. Far riferimento all'apparecchiatura in dotazione.
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni TVCC
ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte. Utilizza le tecno-
logie più avanzate, di codifica e decodifica video ed è conforme al protocollo TCP/IP, SoC.
(System on chip) ecc. per assicurare la stabilità e l'affidabilità del sistema. I manuali completi
e i software CVM.exe, Iptool.exe e Diskcalculator.exe sono disponibili nella scheda prodotto
consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Output (O)
GND (G)
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi per
sopportare tre volte il peso della telecamera. Installare la telecamera in ambiente asciutto.
La procedura di montaggio è la seguente:
1) Praticare i fori per le viti sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come descritto di
seguito.
4) Regolazione della staffa. Visualizzare l'immagine su un monitor e quindi regolare l'ango-
lo di visuale della telecamera. Rimuovere le pellicole protettive dell'obiettivo e del LED IR.
1 - 2
4,5 mm
34,5 mm
49401516A0 00 2001
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Relé (non incluso)/
Relay (not included)
100 mA (max)
+Vdc
+Vdc
GND
GND
Alimentatore DC (non incluso)/
DC power supply (not included)
3
IP Cube Day&Night colour camera, CMOS 1/2.7" sensor, 2 Mpx (1920x1080) resolution,
2.8 mm fixed focus lens, mechanic IR filter, H.265 and H.264 Multistream, PoE or 12
Vdc supply, SD CARD slot, IR 10 m, WDR Digital, ROI, 3D-DNR, HLC, BLC, Mask,
Motion, Defog, corridor, PIR, Smart IR, RTSP functions, ONVIF protocol. Dimensions:
72x72x130 mm. Weight 185 g.
Package content
After you receive your device, please check the following accessories.
The pictures here are for reference only.
Viti
Screws
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions. It
adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol, SoC
(System on chip), etc to ensure this system more stable and reliable. Complete manuals
and CVM.exe, Iptool.exe e Diskcalculator.exe software are available to download in the
Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
1
2
3
4
5
1 Obiettivo / Lens
NO
NA/NO
NC
NC
2 LED IR / IR LED
3 Microfono / Microphone
C
C
4 Sensore PIR / PIR sensor
Segnalazioni (alimentazione,
5 rete, alarme) / Indicators (power,
network, alarm)
Rivelatore della luce / Light
6
sensing
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand 3
times the weight of the camera. Please install the camera in the dry environment. The
mounting steps are as follows:
1) Drill the screw holes on the wall according to the drill template.
2) Route the cables and connect the power cable and network cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Preview the image on a monitor and then adjust the view angle of
the camera. Remove the protection films of the lens and the IR LED cover.
4
Vite di
fissaggio/
Fixed screw
IT EN
Dima di foratura
Drill template
12
7
8
9
10
11
6
Connettore di rete /
7
Network connector
8 Altoparlante / Speaker
Connettore alarmi I/O /
9
I/O alarm connector
Connettore alimentazione /
10
Power connector
11 Reset o/or WPS
Slot micro SD card /
12
Micro SD card slot
230°
71°
