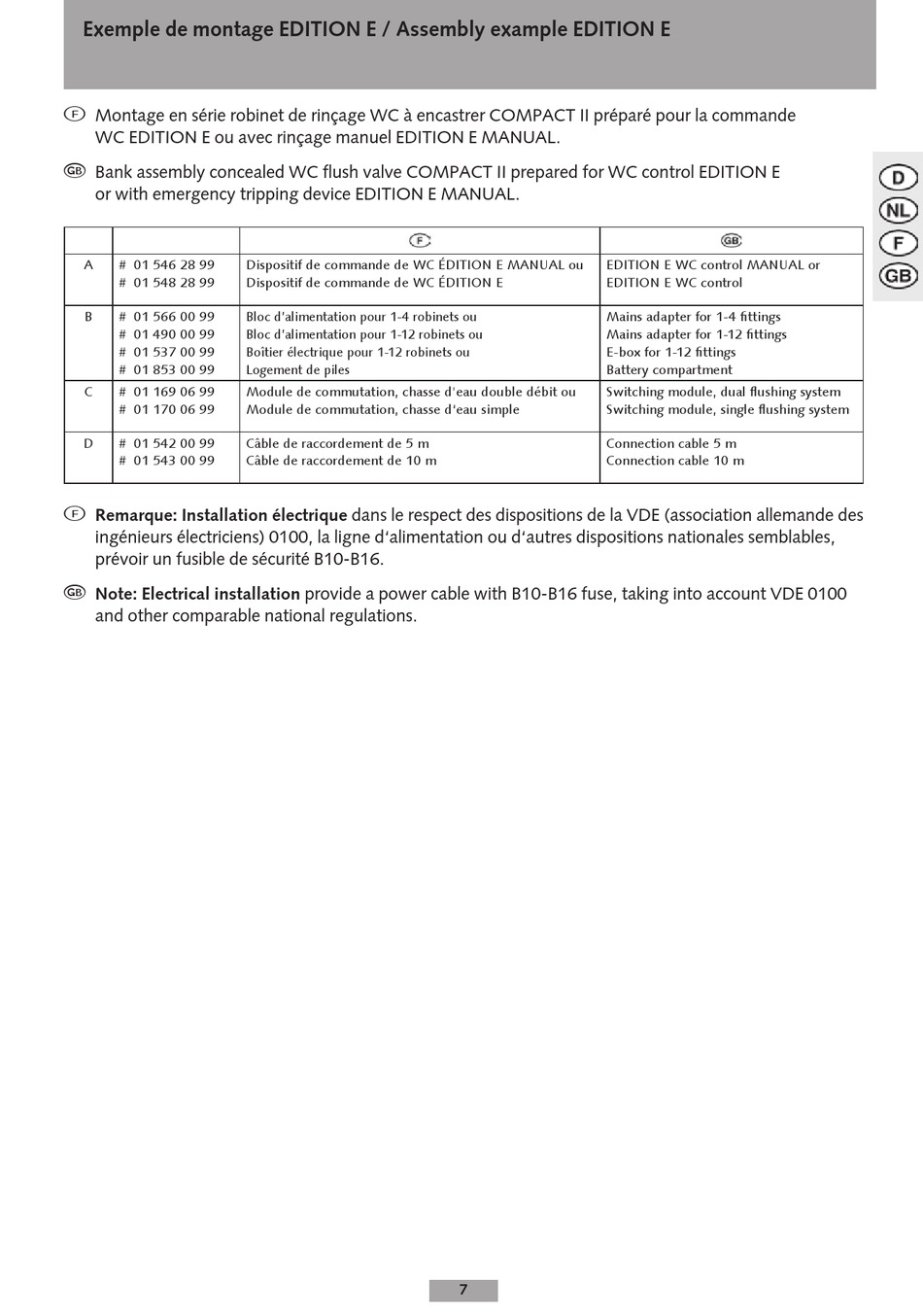

Exemple de montage EDITION E / Assembly example EDITION E
F
Montage en série robinet de rinçage WC à encastrer COMPACT II préparé pour la commande
WC EDITION E ou avec rinçage manuel EDITION E MANUAL.
G
Bank assembly concealed WC flush valve COMPACT II prepared for WC control EDITION E
or with emergency tripping device EDITION E MANUAL.
A # 01 546 28 99
# 01 548 28 99
B # 01 566 00 99
# 01 490 00 99
# 01 537 00 99
# 01 853 00 99
C # 01 169 06 99
# 01 170 06 99
D # 01 542 00 99
# 01 543 00 99
F
Remarque: Installation électrique dans le respect des dispositions de la VDE (association allemande des
ingénieurs électriciens) 0100, la ligne d'alimentation ou d'autres dispositions nationales semblables,
prévoir un fusible de sécurité B10-B16.
G
Note: Electrical installation provide a power cable with B10-B16 fuse, taking into account VDE 0100
and other comparable national regulations.
Dispositif de commande de WC ÉDITION E MANUAL ou
Dispositif de commande de WC ÉDITION E
Bloc d'alimentation pour 1-4 robinets ou
Bloc d'alimentation pour 1-12 robinets ou
Boîtier électrique pour 1-12 robinets ou
Logement de piles
Module de commutation, chasse d'eau double débit ou
Module de commutation, chasse d'eau simple
Câble de raccordement de 5 m
Câble de raccordement de 10 m
EDITION E WC control MANUAL or
EDITION E WC control
Mains adapter for 1-4 fi ttings
Mains adapter for 1-12 fi ttings
E-box for 1-12 fi ttings
Battery compartment
Switching module, dual fl ushing system
Switching module, single fl ushing system
Connection cable 5 m
Connection cable 10 m
7
