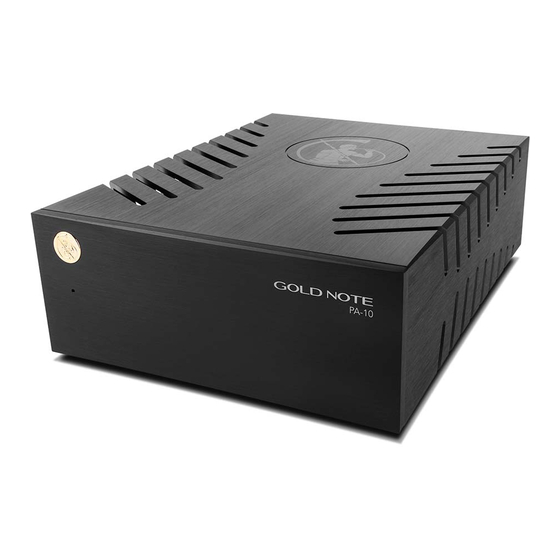

Gold Note PA-10 User Manual

Hide thumbs Also See for PA-10:
Table of Contents
  • Table of Contents
  • Einleitung und Schlüsselmerkmale
  • Technische Angaben
  • Vorderseite
  • Rückseite
  • Aufbau
  • Produktregistrierung
  • Fehlerbehebung
  • Verwandte Produkte
  • 1X 1X

Advertisement

Available languages

Available languages

Quick Links

Download this manual
USER
MANUAL
PA-10
EN
DE
IT

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PA-10 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gold Note PA-10

Summary of Contents for Gold Note PA-10

  • Page 1 USER MANUAL PA-10...
  • Page 3 Thank you for purchasing one of our units and welcome into the Gold Note world, where we turn High-End audio and music into a new experience. Maurizio Aterini, founder of Gold Note...
  • Page 4 Gold Note does not have responsibility When a cart is used, use caution when for any improper use of this unit. moving the cart/apparatus combination to avoid injury from tip-over.
  • Page 5 Refer only to qualified Gold Note service personnel for service. GOLD NOTE - Information on the correct management of waste from household Equipment pursuant to the European Directive 2012/19/EU The crossed-out wheelie bin symbol shown on the equipment or its packaging indicates that the product, at the end of its useful life, must be collected separately from other waste to allow its proper treatment and recycling.
  • Page 7 | INDEX INTRODUCTION AND FEATURES TECHNICAL SPECIFICATIONS FRONT PANEL REAR PANEL PA-10 INSTALLATION PRODUCT REGISTRATION TROUBLESHOOTING RELATED PRODUCTS | PACKAGE CONTENT PA-10 POWER GN LINK USER CABLE CABLE MANUAL...
  • Page 8 | INTRODUCTION AND FEATURES SMALL AND POWERFUL GN LINK The PA-10 is the new Power Amplifier of Our proprietary GN Link technology enables the series 10, packing plenty of innovative the PA-10 to work in Master-Slave mode solutions, developed for high-power...
  • Page 9 Speaker terminals: Gold Plated Binding Posts OPERATING CONDITION LIMITS HIGH POWER AMP Temperature: From 0°C to 35°C The PA-10 is capable of: 75W @ 8Ω Stereo load Humidity: 90% without condensation 150W @ 4Ω Stereo load 300W @ 2Ω Stereo load 300W @ 8Ω...
  • Page 10 | FRONT PANEL FRONT PANEL OVERVIEW The LED light turns blue when PA-10 is powered. LED status light Red = standby Blue = ON...
  • Page 11 | REAR PANEL REAR PANEL OVERVIEW AUDIO INPUTS SPEAKER OUT POWER RCA unbalanced Right channel Press BTL switch to use in Mono, the Led above turns blue. XLR balanced Left channel Press DF switch for low damping factor, the Led above turns blue.
  • Page 12 | PA-10 INSTALLATION RCA CONNECTION The PA-10 can be connected to your audio flexible and you can set it up in a wide variety of configurations, as shown in the system via unbalanced RCA inputs or balanced XLR inputs. The PA-10 is extremely following pages.
  • Page 13 MONO MODE (BTL) XLR MONO MODE (BTL) RCA CONNECTION WITH TWO PA-10 CONNECTION WITH TWO PA-10 Press the BAL and BTL buttons of each PA-10 Press the BTL button of each PA-10 for this for this configuration. configuration. DS-10 When BTL is active...
  • Page 14 XLR CONNECTION WITH TWO PA-10 AND FOUR LOUDSPEAKERS Press the BAL button of each PA-10 for this configuration. DS-10 GN Link PA-10 PA-10 O U T SPEAKER LEFT 1 SPEAKER LEFT 2 SPEAKER RIGHT 1 SPEAKER RIGHT 2...
  • Page 15 XLR CONNECTION WITH FOUR PA-10 AND FOUR LOUDSPEAKERS Press the BAL and BTL buttons of each PA-10 for this configuration. DS-10 GN Link PA-10 PA-10 O U T O U T SPEAKER RIGHT 1 SPEAKER RIGHT 2 GN Link PA-10...
  • Page 16 Any service and inspection must be carried registration out by a Gold Note dealer or distributor so If the unit is not registered correctly or has in case you need any assistance with this been purchased from a different country of product, please contact the seller.
  • Page 17 | TROUBLESHOOTING PROBLEM CAUSE SOLUTION The speakers hum when The unit is not correctly Ensure the system is well the amplifier is connected coupled with the Ground grounded and check the to the system. on DC. ground Pin on the power cord plug.
  • Page 18 | RELATED PRODUCTS CARTRIDGES ELECTRONICS DONATELLO DS-10/DS-10 PLUS Lightweight MC phono cartridge with Our modern Streaming DAC with Preamp top-of-the-range performance. Features and Headphone Output, the DS-10 and Micro Elliptical diamonds, copper coils and DS-10 PLUS are the core of a modern and Duraluminium body.
  • Page 19 Vielen Dank, dass Sie sich für eines unserer Geräte entschieden haben und herzlich Willkommen in der Welt von Gold Note, wo wir High-End Audio und Musik in eine neue Erfahrung verwandeln. Maurizio Aterini, Gründer von Gold Note...
  • Page 20 Steckern, Steckdosen und mitgelieferte Netzkabel darf nur an an der Stelle, an der sie aus dem Gerät diesem Gerät verwendet werden. austreten. Gold Note übernimmt keine Verwenden Sie nur die vom Hersteller Verantwortung für Schäden durch angegebenen Anbaugeräte/Zubehörteile. unsachgemäße Handhabung.
  • Page 21 Für die Wartung wenden Sie sich ausschließlich an qualifiziertes Gold Note Servicepersonal. GOLD NOTE - Information zum korrekten Umgang mit Elektro- und Elektrogeräte-Abfall gemäß der WEEE-Richtlinie 2012/19/EU des Europäischen Parlaments Das Symbol der durchkreuzten Abfalltonne auf Rädern auf Geräten oder...

  • Page 23: Table Of Contents

    | INHALT EINLEITUNG UND SCHLÜSSELMERKMALE TECHNISCHE ANGABEN VORDERSEITE RÜCKSEITE AUFBAU PA-10 PRODUKTREGISTRIERUNG FEHLERBEHEBUNG VERWANDTE PRODUKTE | PACKUNGSINHALT PA-10 NETZKABEL GN LINK BEDIENUNGSANLEITUNG KABEL...

  • Page 24: Einleitung Und Schlüsselmerkmale

    KLEIN UND KRAFTVOLL wodurch sich die PA-10 nahtlos in unsere kohärente, von der italienischen Tradition inspirierte Philosophie integriert. Die PA-10 ist die neue Endstufe der Serie 10, ausgestattet mit einer Vielzahl an innovativen Lösungen, um eine hohe Ausgangsleistung GN LINK sowie kompakte Abmessungen zu bieten - die perfekte Ergänzung für eine moderne...

  • Page 25: Technische Angaben

    FARBAUSFÜHRUNGEN Lautsprecheranschlüsse: Gebürstetes Aluminium: Schwarz, Silber oder Gold Note vergoldete Steckkontakte Gold LEISTUNGSFÄHIGKEIT BELASTUNGSGRENZEN Der PA-10 kann leisten: Temperatur: Von 0 bis 35 Grad Celsius 75W @ 8Ω Stereobetrieb Luftfeuchtigkeit: 150W @ 4Ω Stereobetrieb 90% ohne Kondenswasserbildung 300W @ 2Ω Stereobetrieb 300W @ 8Ω...

  • Page 26: Vorderseite

    | VORDERSEITE ÜBERSICHT VORDERSEITE Das LED Licht wird blau, wenn die Endstufe mit Strom versorgt ist. Status-LED Rot = Standby Blau = EIN...

  • Page 27: Rückseite

    LED Die “links -“ und “rechts +” wird blau. Ausgänge sind elektronisch zusammengeschaltet. GN LINK IEC NETZSTECKER mit integrierter Sicherungshalterung 6,3A T 12V IN/OUT (3.5mm) zur 5x20 mm an 100/240V Synchronisation mit anderen Gold Note Geräten. Hauptschalter EIN/AUS...

  • Page 28: Aufbau

    Konfigurationen (Cinch) oder symmetrische XLR Eingänge mit installiert werden, wie auf den folgenden Ihrem System verbunden werden. Seiten gezeigt wird. Die PA-10 ist extrem flexibel und kann in GN LINK Steuerung mehrerer Geräte im Master-Slave-Modus, nur ein Gerät wird EIN/AUS geschaltet.
  • Page 29 MONOBETRIEB (BTL) XLR MONOBETRIEB (BTL) RCA VERBINDUNG MIT ZWEI PA-10 VERBINDUNG MIT ZWEI PA-10 Die Tasten BAL und BTL beider Geräte Die Taste BTL auf allen Geräten drücken, um drücken, um diese Konfiguration zu diese Konfiguration zu aktivieren. aktivieren. DS-10...
  • Page 30 XLR VERBINDUNG MIT ZWEI PA-10 UND VIER LAUTSPRECHERN Die Taste BAL auf allen Geräten drücken, um diese Konfiguration zu aktivieren. DS-10 GN Link PA-10 PA-10 O U T LINKS LAUTSPRECHER 1 LINKS LAUTSPRECHER 2 RECHTS LAUTSPRECHER 1 RECHTS LAUTSPRECHER 2...
  • Page 31 XLR VERBINDUNG MIT VIER PA-10 UND VIER LAUTSPRECHERN Die Tasten BAL und BTL beider Geräte drücken, um diese Konfiguration zu aktivieren. DS-10 GN Link PA-10 PA-10 O U T O U T RECHTS LAUTSPRECHER 1 RECHTS LAUTSPRECHER 2 GN Link...

  • Page 32: Produktregistrierung

    | PRODUKTREGISTRIERUNG GEWÄHRLEISTUNG PRODUKTREGISTRIERUNG Alle Gold Note Geräte verfügen über eine Bitte registrieren Sie das Produkt innerhalb Gewährleistung bezüglich fehlerhafter von 15 Tagen nach dem Kauf über das Materialien und Verarbeitung. Für zugehörige Formular auf unserer Webseite: Reparaturen und Probleme jeglicher Art www.goldnote.it/product-registration...

  • Page 33: Fehlerbehebung

    | FEHLERBEHEBUNG PROBLEM URSACHE LÖSUNG Die Lautsprecher brummen, Der Masseanschluss fehlt Versichern Sie sich, wenn der Verstärker an die oder muss optimiert dass die Anlage Anlage angeschlossen ist. werden. korrekt geerdet ist und kontrollieren Sie den Masseanschluss des Stromkabels. Die Verbindungskabel Nur geschirmte Leitungen sind schlecht verwenden.

  • Page 34: Verwandte Produkte

    | VERWANDTE PRODUKTE TONABNEHMERSYSTEME ELEKTRONIKEN DONATELLO DS-10/DS-10 PLUS Leichter MC Abtaster mit erstklassigen Unser moderner D/A Wandler mit Streamer, Leistungen. Ausgestattet mit mikro- Vorstufe und Kopfhörerausgang, DS-10 elliptischen Diamanten, Kupferspulen und und DS-10 PLUS bilden das Zentrum einer einem Gehäuse aus Duraluminium. modernen und kompakten Anlage.
  • Page 35 Grazie per aver acquistato una delle nostre unità e benvenuto nel mondo di Gold Note, dove trasformiamo l’audio e la musica High- End in un’esperienza completamente nuova. Maurizio Aterini, fondatore di Gold Note...
  • Page 36 Quando si utilizza un carrello, prestare Gold Note non ha la responsabilità per attenzione quando si sposta la ogni uso improprio di questa unità. combinazione carrello/apparato per evitare lesioni da ribaltamento.
  • Page 37 GOLD NOTE - Informazioni sulla corretta gestione dei Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE) domestiche ai sensi della Direttiva Europea 2012/19/EU Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti per permetterne un adeguato trattamento e riciclo.

  • Page 39: 1X 1X

    | INDICE INTRODUZIONE E DESCRIZIONE SPECIFICHE TECNICHE PANNELLO FRONTALE PANNELLO POSTERIORE INSTALLAZIONE PA-10 REGISTRAZIONE PRODOTTO RISOLUZIONE PROBLEMI PRODOTTI CORRELATI CONTENUTO DELLA | CONFEZIONE PA-10 CAVO DI CAVO MANUALE GN LINK ALIMENTAZIONE D’USO...
  • Page 40 Scheda MX-10: questa scheda permette 75W @ 8Ω in stereo a 600W @ 4Ω in mono l’utilizzo contemporaneo degli ingressi per canale - usa due PA-10 per migliorare RCA e XLR senza dover selezionare sensibilmente la qualità del tuo impianto.
  • Page 41 Kg. 5 - imballato FINITURE USCITE AUDIO Alluminio spazzolato disponibile in nero, Diffusori: argento o oro Connettori Gold Note placcati in oro CONDIZIONI OPERATIVE LIMITE AMPLIFICATORE AD ALTA POTENZA Temperatura: PA-10 è capace di: Da 0°C a 35°C 75W @ 8Ω Stereo load Umidità:...
  • Page 42 | PANNELLO FRONTALE PANORAMICA DEL PANNELLO FRONTALE Il LED diventa blu quando PA-10 è acceso. LED di stato Rosso = standby Blu = ON...
  • Page 43 XLR bilanciato corrispondente diventerà Le uscite “sinistro -” e “destro blu. +” sono elettricamente interconnesse. GN LINK Presa AC con porta fusibile integrato (6,3A T 5x20mm) 100/240V 12V IN/OUT Trigger (3,5mm) per sincronizzazione con altre unità Gold Note. Interruttore ON/OFF...
  • Page 44 DS-10 PA-10 GN Link DIFFUSORE DESTRO DIFFUSORE SINISTRO COLLEGAMENTO XLR Premere il tasto BAL del PA-10 per utilizzare Quando il comando BAL è la connessione XLR. attivo, il LED posto sopra diventa blu. DS-10 PA-10 GN Link...
  • Page 45 MODALITÀ MONO (BTL) XLR CON MODALITÀ MONO (BTL) RCA CON DUE PA-10 DUE PA-10 Premere i tasti BAL e BTL dei rispettivi PA-10 Premere il tasto BTL dei rispettivi PA-10 per per questa configurazione. questa configurazione. DS-10 Quando il comando BTL è...
  • Page 46 COLLEGAMENTO XLR CON DUE PA-10 E QUATTRO DIFFUSORI Premere il tasto BAL dei rispettivi PA-10 per questa configurazione. DS-10 GN Link PA-10 PA-10 O U T DIFFUSORE SINISTRO 1 DIFFUSORE SINISTRO 2 DIFFUSORE DESTRO 1 DIFFUSORE DESTRO 2...
  • Page 47 COLLEGAMENTO XLR CON QUATTRO PA-10 E QUATTRO DIFFUSORI Premere i tasti BAL e BTL dei rispettivi PA-10 per questa configurazione. DS-10 GN Link PA-10 PA-10 O U T O U T DIFFUSORE DESTRO 1 DIFFUSORE DESTRO 2 GN Link PA-10...
  • Page 48 | REGISTRAZIONE PRODOTTO REGISTRAZIONE PRODOTTO GARANZIA Si prega di registrare il prodotto tramite Tutti i prodotti Gold Note sono coperti da l’apposito form sul nostro sito entro e non garanzia in caso di malfunzionamento o oltre 15 giorni dall’acquisto: www.goldnote.
  • Page 49 | RISOLUZIONE PROBLEMI PROBLEMA CAUSA SOLUZIONE Ronzio proveniente L’unità non è Sincerarsi che dai diffusori. correttamente collegata l’amplificatore sia a terra. posizionato in maniera ottimale e che il collegamento a terra sia corretto. I cavi di interconnessione Assicurarsi di non sono schermati. utilizzare SOLO cavi di interconnessione schermati.
  • Page 50 | PRODOTTI CORRELATI TESTINE ELETTRONICHE DONATELLO DS-10/DS-10 PLUS Testina MC leggera e con prestazioni al top Il nostro Streaming DAC moderno con di gamma. Presenta diamanti Micro Ellittici, Preamplificatore e uscita cuffie, DS-10 e bobine in rame e corpo in Duralluminio. DS-10 PLUS sono il cuore di un impianto audio moderno e compatto.
  • Page 52 Designed and handmade in Firenze, Italy www.goldnote.it service@goldnote.it copyright ©2021 Akamai S.r.l. All rights reserved...
