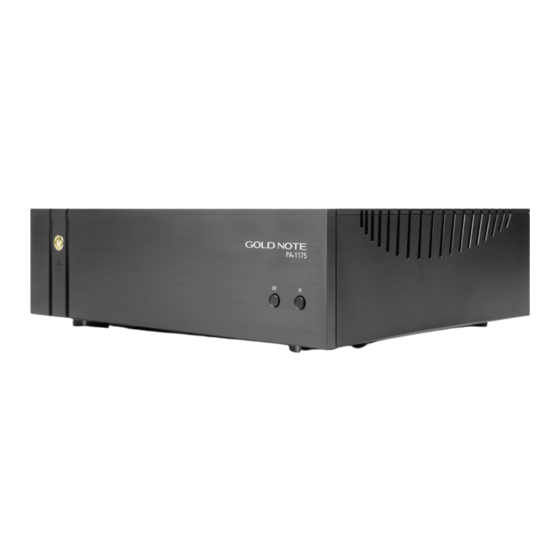

Gold Note PA-1175 MKII User Manual

Hide thumbs Also See for PA-1175 MKII:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
USER
MANUAL
PA-1175 MKII
EN
DE
IT

Advertisement

loading
Need help?

Need help?

Do you have a question about the PA-1175 MKII and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gold Note PA-1175 MKII

Summary of Contents for Gold Note PA-1175 MKII

  • Page 1 USER MANUAL PA-1175 MKII...
  • Page 3 Thank you for purchasing one of our units and welcome into the Gold Note world, where we turn High-End audio and music into a new experience. Maurizio Aterini, founder of Gold Note...
  • Page 4 Gold Note does not have responsibility When a cart is used, use caution when for any improper use of this unit. moving the cart/apparatus combination to avoid injury from tip-over.
  • Page 5 Refer only to qualified Gold Note service personnel for service. GOLD NOTE - Information on the correct management of waste from household Equipment pursuant to the European Directive 2012/19/EU The crossed-out wheelie bin symbol shown on the equipment or its packaging indicates that the product, at the end of its useful life, must be collected separately from other waste to allow its proper treatment and recycling.
  • Page 7 | INDEX TECHNICAL SPECIFICATIONS FRONT PANEL REAR PANEL INSTALLATION PRODUCT REGISTRATION TROUBLESHOOTING | PACKAGE CONTENT PA-1175 POWER USER MKII CABLE MANUAL...
  • Page 8 | TECHNICAL SPECIFICATIONS HIGH POWER AMP MAIN FEATURES Power configurations: Power output: 200W@8Ω per channel, 200W @ 8Ω Stereo load 520W@8Ω in mono BTL 520W @ 8Ω Mono (BTL) load Frequency response: 1Hz–100KHz @ ± 1dB 300W @ 4Ω Stereo load THD –...
  • Page 9 | FRONT PANEL FRONT PANEL OVERVIEW The LED light colour indicates the unit status and the DF settings. By default the DF is set to HIGH (250). LED status light Blue = ON (DF is set High) Green = ON (DF is set to Low) Standby button Press the DF button to change the Damping Factor: High = 250...
  • Page 10 | REAR PANEL REAR PANEL OVERVIEW AUDIO INPUTS AUDIO INPUTS POWER AND OTHERS STEREO MODE MONO MODE Master switch XLR RIGHT balanced XLR balanced IEC socket RCA RIGHT unbalanced RCA unbalanced BTL switch XLR LEFT balanced AUDIO OUTPUTS MONO MODE GN Link RCA LEFT unbalanced Positive output (+)
  • Page 11 | INSTALLATION STEREO MODE SETUP RCA input Right RCA input Left XLR input Right XLR input Left PA-1175 SPEAKER RIGHT SPEAKER LEFT...
  • Page 12 MONO MODE SETUP RCA input Right RCA input Left XLR input Right XLR input Left PA-1175 PA-1175 RIGHT SPEAKER RIGHT SPEAKER LEFT SPEAKER LEFT SPEAKER OUTPUT – OUTPUT + OUTPUT – OUTPUT +...
  • Page 13 Any service and inspection must be carried www.goldnote.it/product-registration out by a Gold Note dealer or distributor so Registering your product ensures that you in case you need any assistance with this will always receive communications about product, please contact the seller.
  • Page 14 | TROUBLESHOOTING PROBLEM CAUSE SOLUTION The speakers hum when The unit is not correctly Ensure the system is well the amplifier is connected coupled with the Ground grounded and check the to the system. on DC. ground Pin on the power cord plug.
  • Page 15 Vielen Dank, dass Sie sich für eines unserer Geräte entschieden haben und herzlich Willkommen in der Welt von Gold Note, wo wir High-End Audio und Musik in eine neue Erfahrung verwandeln. Maurizio Aterini, Gründer von Gold Note...
  • Page 16 Steckern, Steckdosen und mitgelieferte Netzkabel darf nur an an der Stelle, an der sie aus dem Gerät diesem Gerät verwendet werden. austreten. Gold Note übernimmt keine Verwenden Sie nur die vom Hersteller Verantwortung für Schäden durch angegebenen Anbaugeräte/Zubehörteile. unsachgemäße Handhabung.
  • Page 17 Für die Wartung wenden Sie sich ausschließlich an qualifiziertes Gold Note Servicepersonal. GOLD NOTE - Information zum korrekten Umgang mit Elektro- und Elektrogeräte-Abfall gemäß der WEEE-Richtlinie 2012/19/EU des Europäischen Parlaments Das Symbol der durchkreuzten Abfalltonne auf Rädern auf Geräten oder...

  • Page 19: Table Of Contents

    | INHALT TECHNISCHE ANGABEN VORDERSEITE RÜCKSEITE INSTALLATION PRODUKTREGISTRIERUNG FEHLERBEHEBUNG | PACKUNGSINHALT PA-1175 NETZKABEL BEDIENUNGSANLEITUNG MKII...

  • Page 20: Technische Angaben

    | TECHNISCHE ANGABEN LEISTUNGSFÄHIGKEIT HAUPTMERKMALE Leistungskonfigurationen: Ausgangsleistung: 200W@8Ω pro Kanal, 200W @ 8Ω Stereobetrieb 520W@8Ω in Monobetrieb (BTL) 520W @ 8Ω Monobetrieb (BTL) Frequenzgang: 1Hz–100KHz @ ± 1dB 300W @ 4Ω Stereobetrieb Klirrverzerrungen: 600W @ 4Ω Monobetrieb (BTL) <0.01% @ 20Hz-20kHz Dämpfungsfaktor: NETZVERSORGUNG High = 250...

  • Page 21: Vorderseite

    | VORDERSEITE ÜBERSICHT VORDERSEITE Die Farbe der LED-Leuchte zeigt den Gerätestatus und die DF-Einstellungen an. Der DF wird automatisch auf HIGH gesetzt (250). Status-LED Blau = EIN (DF ist auf High eingestellt) Grün = EIN (DF ist auf LOW eingestellt) Standby Taste Die DF Taste drücken, um den Dämpfungsfaktor anzupassen:...

  • Page 22: Rückseite

    | RÜCKSEITE ÜBERSICHT RÜCKSEITE ANALOGEINGÄNGE ANALOGEINGÄNGE NETZVERSORGUNG UND STEREOBETRIEB MONOBETRIEB SONSTIGE XLR RECHTS symmetrisch XLR symmetrisch Hauptschalter EIN/AUS RCA RECHTS unsymmetrisch RCA unsymmetrisch IEC Stecker XLR LINKS symmetrisch ANALOGAUSGÄNGE BTL Taste MONOBETRIEB RCA LINKS unsymmetrisch GN Link-Anschluss Positive Ausgabe (+) ANALOGAUSGÄNGE Negative Ausgabe (-) STEREOBETRIEB...

  • Page 23: Installation

    | INSTALLATION STEREOBETRIEB ANSCHLUSS RCA-Eingang rechts RCA-Eingang links XLR-Eingang rechts XLR-Eingang links PA-1175 LAUTSPRECHER LAUTSPRECHER RECHTS LINKS...
  • Page 24 MONOBETRIEB ANSCHLUSS RCA-Eingang rechts RCA-Eingang links XLR-Eingang rechts XLR-Eingang links PA-1175 PA-1175 LAUTSPRECHER LAUTSPRECHER LAUTSPRECHER LAUTSPRECHER RECHTS – RECHTS + LINKS – LINKS +...

  • Page 25: Produktregistrierung

    | PRODUKTREGISTRIERUNG GEWÄHRLEISTUNG PRODUKTREGISTRIERUNG Alle Gold Note Geräte verfügen über eine Wir empfehlen, das Produkt innerhalb von 15 Gewährleistung bezüglich fehlerhafter Tagen nach dem Kauf auf unserer Webseite Materialien und Verarbeitung. Für zu registrieren: Reparaturen und Probleme jeglicher Art www.goldnote.it/produktregistrierung wenden Sie sich bitte an den Verkäufer,...

  • Page 26: Fehlerbehebung

    | FEHLERBEHEBUNG PROBLEM URSACHE LÖSUNG Die Lautsprecher brummen, Der Masseanschluss fehlt Versichern Sie sich, wenn der Verstärker an die oder muss optimiert dass die Anlage Anlage angeschlossen ist. werden. korrekt geerdet ist und kontrollieren Sie den Masseanschluss des Stromkabels. Die Verbindungskabel Nur geschirmte Leitungen sind schlecht verwenden.
  • Page 27 Grazie per aver acquistato una delle nostre unità e benvenuto nel mondo di Gold Note, dove trasformiamo l’audio e la musica High- End in un’esperienza completamente nuova. Maurizio Aterini, fondatore di Gold Note...
  • Page 28 Quando si utilizza un carrello, prestare Gold Note non ha la responsabilità per attenzione quando si sposta la ogni uso improprio di questa unità. combinazione carrello/apparato per evitare lesioni da ribaltamento.
  • Page 29 GOLD NOTE - Informazioni sulla corretta gestione dei Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE) domestiche ai sensi della Direttiva Europea 2012/19/EU Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti per permetterne un adeguato trattamento e riciclo.
  • Page 31 | INDICE SPECIFICHE TECNICHE PANNELLO FRONTALE PANNELLO POSTERIORE INSTALLAZIONE REGISTRAZIONE PRODOTTO RISOLUZIONE PROBLEMI CONTENUTO DELLA | CONFEZIONE PA-1175 CAVO DI MANUALE MKII ALIMENTAZIONE D’USO...
  • Page 32 | SPECIFICHE TECNICHE AMPLIFICATORE AD ALTA POTENZA CARATTERISTICHE PRINCIPALI Configurazioni di potenza: Potenza: 200W@8Ω per canale, 200W @ 8Ω Stereo load 520W@8Ω in mono BTL 520W @ 8Ω Mono (BTL) load Risposta in frequenza: 1Hz–100KHz @ ± 1dB 300W @ 4Ω Stereo load THD –...
  • Page 33 | PANNELLO FRONTALE PANORAMICA DEL PANNELLO FRONTALE Il colore del LED indica lo stato dell’unità e il DF (Damping Factor) selezionato. Il DF è impostato su High (250) come impostazione predefinita. LED di stato Blu = ON (DF impostato su High) Verde = ON (DF impostato su Low) Accensione/Standby Premere il tasto DF per cambiare il Damping...
  • Page 34 | PANNELLO POSTERIORE PANORAMICA DEL PANNELLO POSTERIORE INGRESSI AUDIO INGRESSI AUDIO ALIMENTAZIONE E MODALITÀ STEREO MODALITÀ MONO ALTRO XLR DESTRO bilanciato XLR bilanciato Interruttore ON/OFF RCA DESTRO sbilanciato RCA sbilanciato Presa IEC standard XLR SINISTRO bilanciato USCITE AUDIO Interruttore BTL MODALITÀ...
  • Page 35 | INSTALLAZIONE MODALITÀ STEREO Ingresso RCA canale destro Ingresso RCA canale sinistro Ingresso XLR canale destro Ingresso XLR canale sinistro PA-1175 DIFFUSORE DESTRO DIFFUSORE SINITRO...
  • Page 36 MODALITÀ MONO Ingresso RCA canale destro Ingresso RCA canale sinistro Ingresso XLR canale destro Ingresso XLR canale sinistro PA-1175 PA-1175 USCITA USCITA USCITA USCITA DIFFUSORE DIFFUSORE DIFFUSORE DIFFUSORE DESTRO – DESTRO + SINISTRO – SINISTRO +...
  • Page 37 | REGISTRAZIONE PRODOTTO REGISTRAZIONE PRODOTTO GARANZIA Si prega di registrare il prodotto tramite Tutti i prodotti Gold Note sono coperti da l’apposito form sul nostro sito raggiungibile garanzia in caso di malfunzionamento o tramite codice QR o all’indirizzo difetti di produzione.
  • Page 38 | RISOLUZIONE PROBLEMI PROBLEMA CAUSA SOLUZIONE Ronzio proveniente L’unità non è Sincerarsi che dai diffusori. correttamente collegata l’amplificatore sia a terra. posizionato in maniera ottimale e che il collegamento a terra sia corretto. I cavi di interconnessione Assicurarsi di non sono schermati. utilizzare SOLO cavi di interconnessione schermati.
  • Page 40 Designed and handmade in Firenze, Italy www.goldnote.it copyright ©2023 Akamai S.r.l. All rights reserved...
